IE5-Ultra Pre­mi­um-Klas­si­fi­zie­rung für Pumpen

Der Ein­satz ener­gie­ef­fi­zi­en­ter Moto­ren ist im Neu­bau eben­so wie in neu geplan­ten Pro­duk­ti­ons­an­la­gen Stan­dard – die klar nach­weis­ba­re Wirt­schaft­lich­keit spricht dafür eben­so wie die glei­cher­ma­ßen kla­ren Vor­ga­ben des Gesetzgebers.

Doch ist der Wir­kungs­grad eines Motors bzw. einer Pum­pe allein betrach­tet zu kurz gegrif­fen; höher zu bewer­ten ist die Sys­tem­ef­fi­zi­enz der gesam­ten Instal­la­ti­on: Was oft unter­schätzt wird ist die Bedeu­tung gut durch­dach­ter Regel-Algo­rith­men für den Betrieb der Pum­pe und wie sie auf Ver­än­de­run­gen reagiert.

Beim selbst ent­wi­ckel­ten und pro­du­zier­ten MGE-Motor von Grund­fos sind die­se Regel-Algo­rith­men im inte­grier­ten Mikro­fre­quenz­um­rich­ter hin­ter­legt: Die­ser smar­te FU erhält sen­sor­ba­siert Daten zum Ist-Zustand und regelt per Dreh­zahl­stel­lung das Pumpensystem.

Bereits die klas­si­schen MGE- Moto­ren über­tref­fen deut­lich die höchs­ten Wir­kungs­grad­an­for­de­run­gen gemäß Öko­de­sign-Richt­li­nie der EU (IE3 bis 22 kW). Mit dem MGE-PM-Motor hat das Unter­neh­men eine beson­ders effi­zi­en­te Per­ma­nent­ma­gnet-Syn­chron­mo­to­ren-Bau­rei­he (PMSM) ent­wi­ckelt. Ab Janu­ar 2017 lie­fert das Unter­neh­men die­sen Antrieb in der Leis­tungs­klas­se zwi­schen 0,75 und 11 kW mit der IE5-Klas­si­fi­zie­rung aus – es ist dies die welt­weit höchs­te Ener­gie­ef­fi­zi­enz-Klas­si­fi­zie­rung für Elek­tro­mo­to­ren (gemäß IEC 60034–30‑2 für dreh­zahl­ver­stell­ba­re Motoren).

Gegen­über einem IE4-Motor wur­den die Ver­lus­te um wei­te­re 20 Pro­zent redu­ziert. Dar­aus resul­tie­ren ein gerin­ge­rer Ener­gie­ver­brauch und erheb­lich ver­rin­ger­te Lebens­zy­klus­kos­ten. IE5 bedeu­tet ganz kon­kret, dass sich die Inves­ti­ti­on in eine damit aus­ge­rüs­te­te Grund­fos-Pum­pe noch schnel­ler als bis­her amortisiert.

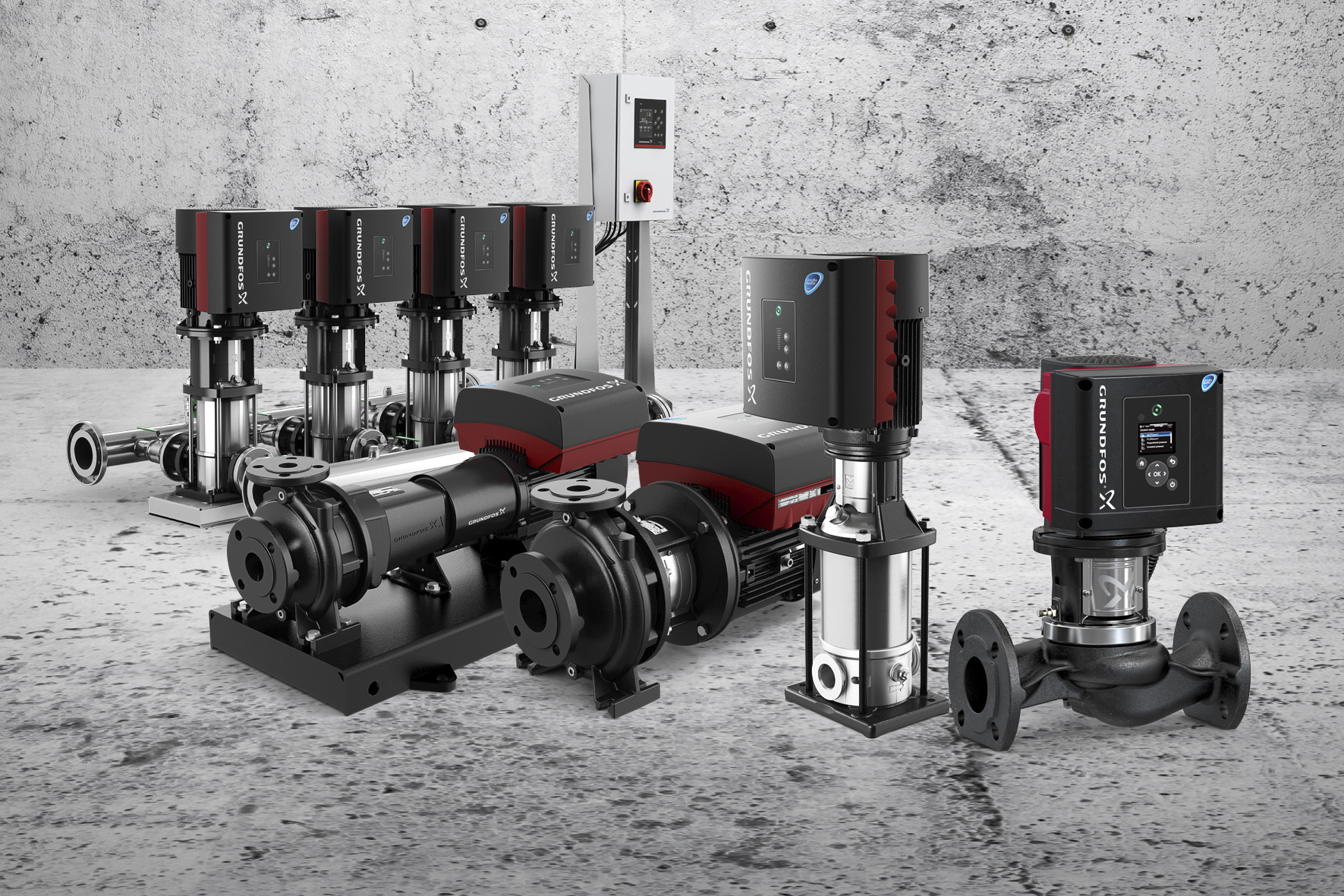

Um die­se Bau­rei­hen geht es:

• Inli­ne-Pum­pen TPE (Tro­cken­läu­fer­pum­pe für Heiz- und Kühl­kreis­läu­fe im Objektbau)
• Norm- (NKE) und Block­pum­pen (NBE) in den Aus­füh­run­gen nach EN 733 sowie nach DIN EN ISO 2858 zum Trans­port grö­ße­rer Wassermengen
• Mehr­stu­fi­ge ver­ti­ka­le Hoch­druck­pum­pen CRE – eine äußerst breit auf­ge­stell­te Bau­rei­he; ver­füg­bar in Grau­guss, Edel­stahl und Titan
• Druck­erhö­hungs­an­la­gen der Bau­rei­hen Hydro MPC, Hydomul­ti B/E, Hydro-Solo E und CMBE auf der Basis von CRE oder CME-Pum­pen sichern einen kon­stan­ten Druck
• Hori­zon­ta­le Krei­sel­pum­pen CME für beeng­te Einbauverhältnisse
• Ein­tauch­pum­pen MTRE (zur Mon­ta­ge in Kühl­schmier­stoff-Tanks bestimmt).

Effi­zi­enz in Ver­bin­dung mit smar­ter Funktionalität
Durch ver­schie­de­ne Funk­ti­ons­mo­du­le mit Basis‑, Stan­dard- und erwei­ter­ten Modu­len mit der ent­spre­chen­den Anzahl von Ein- und Aus­gän­gen sowie wei­te­ren Schnitt­stel­len kann der Betrei­ber pas­send zur jewei­li­gen Anwen­dung eine Viel­zahl inte­grier­ter Pum­pen­funk­tio­nen nut­zen. Die Span­ne reicht von der ein­fa­chen Pro­zess­re­ge­lung mit kon­stan­ten Para­me­tern (Druck / Volu­men­strom / Füll­hö­he / Tem­pe­ra­tur) bis hin zu kom­ple­xen Rege­lun­gen.

Exklu­siv für die Inline­pum­pe TPE3 sind zudem die ein­zig­ar­ti­gen Auto­Ad­apt- und Flow­Ad­apt-Funk­tio­na­li­tä­ten integriert:

• Auto­Ad­apt-Funk­ti­on: Die Pum­pe über­prüft regel­mä­ßig die Anla­gen­ver­hält­nis­se und passt die Pro­por­tio­nal­druck-Kenn­li­nie selbst­tä­tig an. Auch wenn die Anla­gen­ver­hält­nis­se nicht genau bekannt sind (etwa beim Aus­tausch einer Bestand­spum­pe), passt die Auto­Ad­apt-Funk­ti­on den Soll­wert der Pum­pe selbst­tä­tig an.
• Flow­Ad­apt-Funk­ti­on: Die Pum­pe über­wacht kon­ti­nu­ier­lich den För­der­strom und ver­hin­dert ein Über­schrei­ten des Maximalwerts.
• Pro­por­tio­nal­druck­re­ge­lung: Die­se Regel­art basiert ent­we­der auf einer linea­ren oder qua­dra­ti­schen Funk­ti­on (neu) und sorgt für eine wei­te­re signi­fi­kan­te Energieeinsparung.

Die­se Moto­ren sind zudem sehr kom­mu­ni­ka­tiv: Die Kom­mu­ni­ka­ti­ons­mo­du­le CIM (Ein­steck­mo­dul) ermög­li­chen eine Daten­über­tra­gung über Feld­bus-Stan­dards, wie z.B. LON, Profibus/Profinet, Mod­bus, SMS/GSM/GPRS und BAC­net, über die draht­lo­se Ver­bin­dung GSM/GPRS oder das Grund­fos Remo­te Manage­ment. Die App ‚Grund­fos Go‘ erlaubt die Pum­pen­steue­rung per Smart­pho­ne mit Zugriff auf die Betriebs­da­ten der Pum­pe und der Anla­ge.

Hard­ware und Soft­ware kön­nen an spe­zi­el­le Anfor­de­run­gen von OEM-Kun­den ange­passt wer­den (‚Cos­tu­mi­zing‘).
