Mes­sen des ech­ten Effektivwerts

Da her­kömm­li­che AC/DC-Mess­um­for­mer in der Regel nur für sinus­för­mi­ge Span­nungs­ver­läu­fe aus­ge­legt sind, kann es bei der Effek­tiv­wert­bil­dung von ver­zerr­ten Ein­gangs­si­gna­len zu erheb­li­chen Feh­lern und unbrauch­ba­ren Mess­wer­ten kom­men. Poten­ti­el­le Feh­ler­quel­le bei Stan­dard-Mess­um­for­mern ist eine unzu­rei­chen­de Iso­lie­rung, die bei hohen Span­nun­gen und wid­ri­gen Umge­bungs­be­din­gun­gen nicht nur zur Über­las­tung der gal­va­ni­schen Tren­nung, son­dern auch zur Gefähr­dung von Men­schen und Anla­gen­tei­len füh­ren kann.

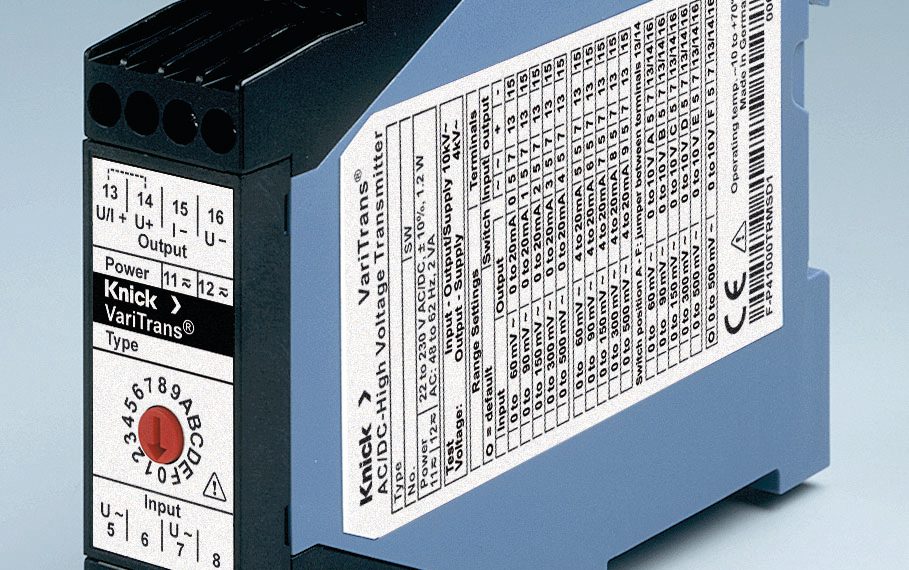

Die Hoch­span­nungs­trenn­ver­stär­ker der Serie Vari­Trans P41000 TRMS ver­mei­den sol­che Pro­ble­me: Knick Elek­tro­ni­sche Mess­ge­rä­te hat die Mess­um­for­mer im 22,5 mm-brei­ten Anreih­ge­häu­se spe­zi­ell für die Echt-Effek­tiv­wert­mes­sung (TRMS – true root mean squa­re) von Wech­sel­span­nun­gen im Bereich von 60 mV AC bis 10 V AC kon­zi­piert; AC-Strö­me bis in den kA-Bereich kön­nen mit Hil­fe von Shunt-Wider­stän­den gemes­sen wer­den. Die Ein­gangs­si­gna­le dür­fen auf hohem Poten­ti­al lie­gen – bis maxi­mal 3600 V AC/DC. Die Mess­wer­te wer­den von den Gerä­ten als ana­lo­ge Norm­si­gna­le 0…20 mA, 0…10 V und 4…20 mA für Aus­wer­te­sys­te­me zur Ver­fü­gung gestellt. Die True-RMS-Wand­lung erfolgt hoch­ge­nau im Fre­quenz­be­reich von 40 Hz bis 1000 Hz bzw. 8 Hz bis 400 Hz und bis zu einem Crest-Fak­tor von 5. Dadurch eig­nen sich die Trenn­ver­stär­ker ide­al zur kor­rek­ten Echt-Effek­tiv­wert­mes­sung von fre­quenz­va­ria­blen Antrie­ben sowie von ener­gie­tech­nisch rele­van­ten Fre­quen­zen, wie zum Bei­spiel der 16,7 Hz-Fre­quenz der Bahn­net­ze, der 400 Hz-Fre­quenz von Schiffs- und Flug­zeug-Bord­net­zen, sowie der Fre­quenz des all­ge­mei­nen Strom­net­zes im Bereich von 50–60 Hz.

Beim Ein­satz in rau­en Umge­bun­gen sorgt der Vaku­um­ver­guss für höchst­mög­li­chen Lang­zeit­schutz gegen Schock, Vibra­tio­nen und ande­re aggres­si­ve Umwelt­ein­flüs­se. Hohe Poten­tia­le des Ein­gangs­krei­ses wer­den von den Gerä­ten sicher abge­trennt: Die Trenn­stre­cken sind für Arbeits­span­nun­gen bis 3600 V AC/DC und Prüf­span­nun­gen bis zu 15 kV aus­ge­legt. Die Siche­re Tren­nung gemäß DIN EN 61140 von Ein­gang, Aus­gang und Hilfs­en­er­gie bis zu 1800 V AC/DC gewähr­leis­tet Schutz vor gefähr­li­chen Kör­per­strö­men. Knick bie­tet die Vari­Trans-Umfor­mer in unter­schied­li­chen Aus­füh­run­gen an: Mit bis zu 16 kun­den­spe­zi­fi­schen Ein-/Aus­gangs­si­gnal­kom­bi­na­tio­nen, die sich über einen Dreh­ko­dier­schal­ter an der Gerä­te­front kom­for­ta­bel aus­wäh­len las­sen, oder mit fest ein­ge­stell­tem Ein-und Aus­gang für einen Messbereich.

Alle Vari­an­ten ver­fü­gen über ein inte­grier­tes Vari­Power-Weit­be­reichs­netz­teil für Ver­sor­gungs­span­nun­gen von 20…253 V AC/DC, das selbst bei insta­bi­len Hilfs­en­er­gie­net­zen größt­mög­li­che Sicher­heit und damit maxi­ma­le Fle­xi­bi­li­tät im welt­wei­ten Ein­satz gewähr­leis­tet. Knick gibt auf die Gerä­te fünf Jah­re Garantie.
