Hoch­prä­zi­se Län­gen­mes­sung für bes­te Messergebnisse

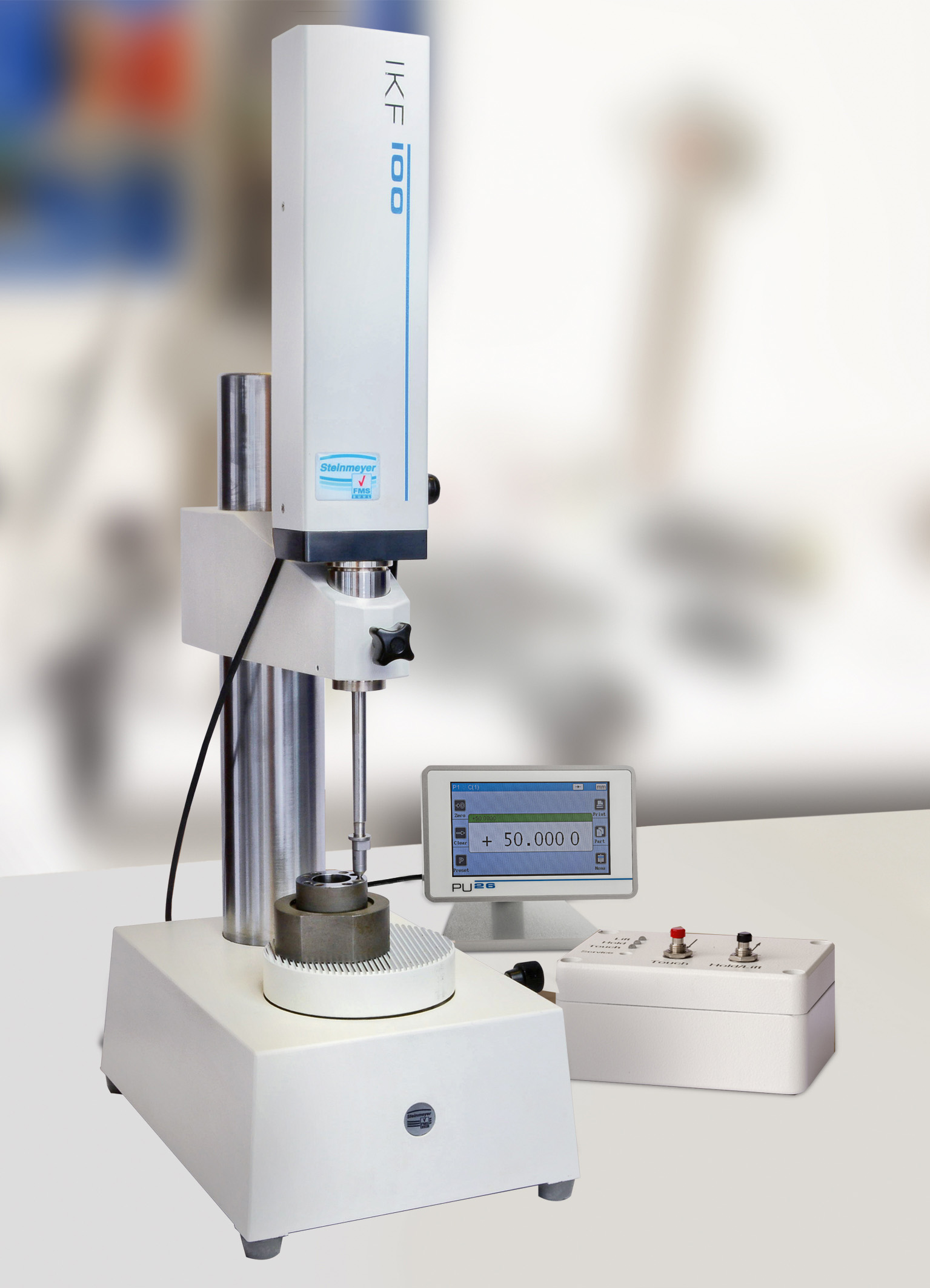

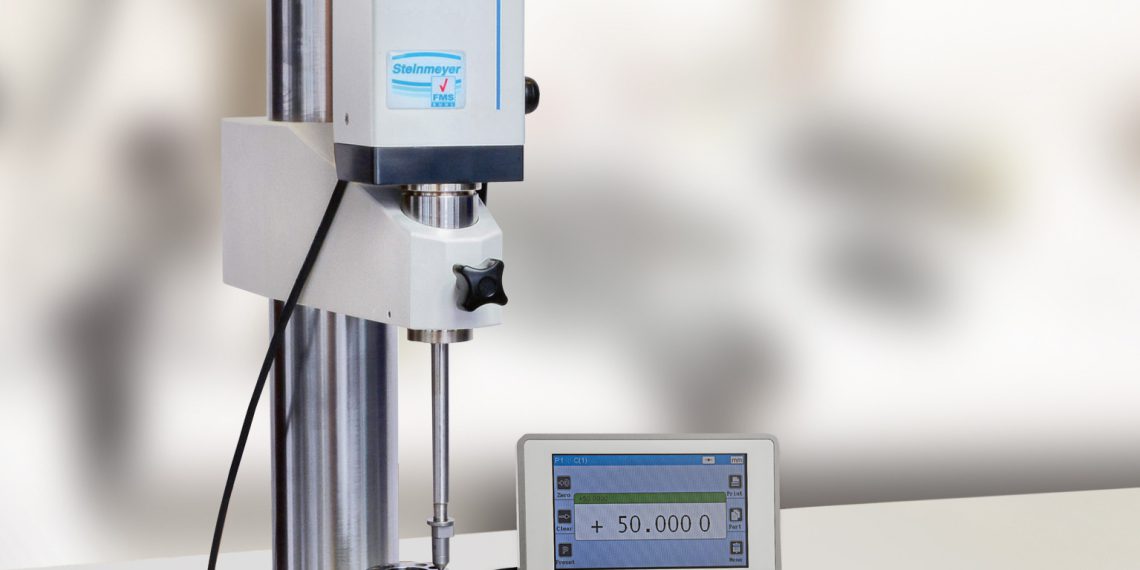

Das Unter­neh­men Fein­mess Suhl bie­tet den moto­risch ange­trie­be­nen Inkre­men­tal­fein­tas­ter IKF 100 jetzt mit der neu­en optio­na­len Anzei­ge­ein­heit PU 26 an. Die Mess­ergeb­nis­se der hoch­prä­zi­sen Län­gen­mes­sung von gefer­tig­ten Werk­stü­cken, Prüf­lin­gen, Mess­stif­ten oder End­ma­ßen kön­nen damit visua­li­siert und wer­den mit der Schnitt­stel­len- und Visua­li­sie­rungs­soft­ware FMS-View im PC wei­ter­ver­ar­bei­tet. Die viel­sei­ti­ge Anzei­ge­ein­heit PU 26 kann auch zusam­men mit rota­to­ri­schen Mess­sys­te­men ver­wen­det werden.

Der IKF 100 ist ein moto­risch getrie­be­nes, inkre­men­ta­les opti­sches Mess­sys­tem, das sich durch sei­ne beson­ders hohe Wie­der­hol­ge­nau­ig­keit aus­zeich­net. Der inkre­men­ta­le Fein­tas­ter für den ver­ti­ka­len Betrieb ver­fügt über einen direk­ten Mess­be­reich von 103 mm – ohne Nach­set­zen. Die Bewe­gung des Mess­tas­ters über den Mess­be­reich über­nimmt die IKF Con­trol Steu­er­box. Mit ihr kann der Fein­tas­ter per Tas­ten­druck ver­fah­ren bzw. ein Objekt mit defi­nier­ter Kraft ange­tas­tet wer­den. Die Mess­kraft beträgt seri­en­mä­ßig 1,2 N, kann aber auf Wunsch bis 1,8 N erhöht werden.

Der IKF 100 arbei­tet auf der Basis eines opto­elek­tro­ni­schen Mess­sys­tems. Auf dem Grund­kör­per des Fein­tas­ters ist eine Pris­men­wälz­füh­rung mit Maß­stab mon­tiert. Der Mess­bol­zen befin­det sich in einer Ach­se mit dem Mess­sys­tem und ent­spricht damit dem Abbe­schen Prin­zip. Das Mess­sys­tem selbst besteht aus einem tem­pe­ra­tur­sta­bi­len inkre­men­ta­len Quarz­glas­maß­stab und ist mit einem Anschluss­zy­lin­der für Mess­auf­sät­ze Ø6 aus­ge­stat­tet. Die Genau­ig­keit die­ses Sys­tems beträgt in Ver­bin­dung mit der Aus­wer­te­elek­tro­nik 0,5 µm. Damit eig­net sich der IKF 100 opti­mal für die hoch­prä­zi­se Län­gen­mes­sung von Werkstücken.
