Han­no­ver Mes­se 2016: „Süßes“ Leucht­turm­pro­jekt zum The­ma Indus­trie 4.0

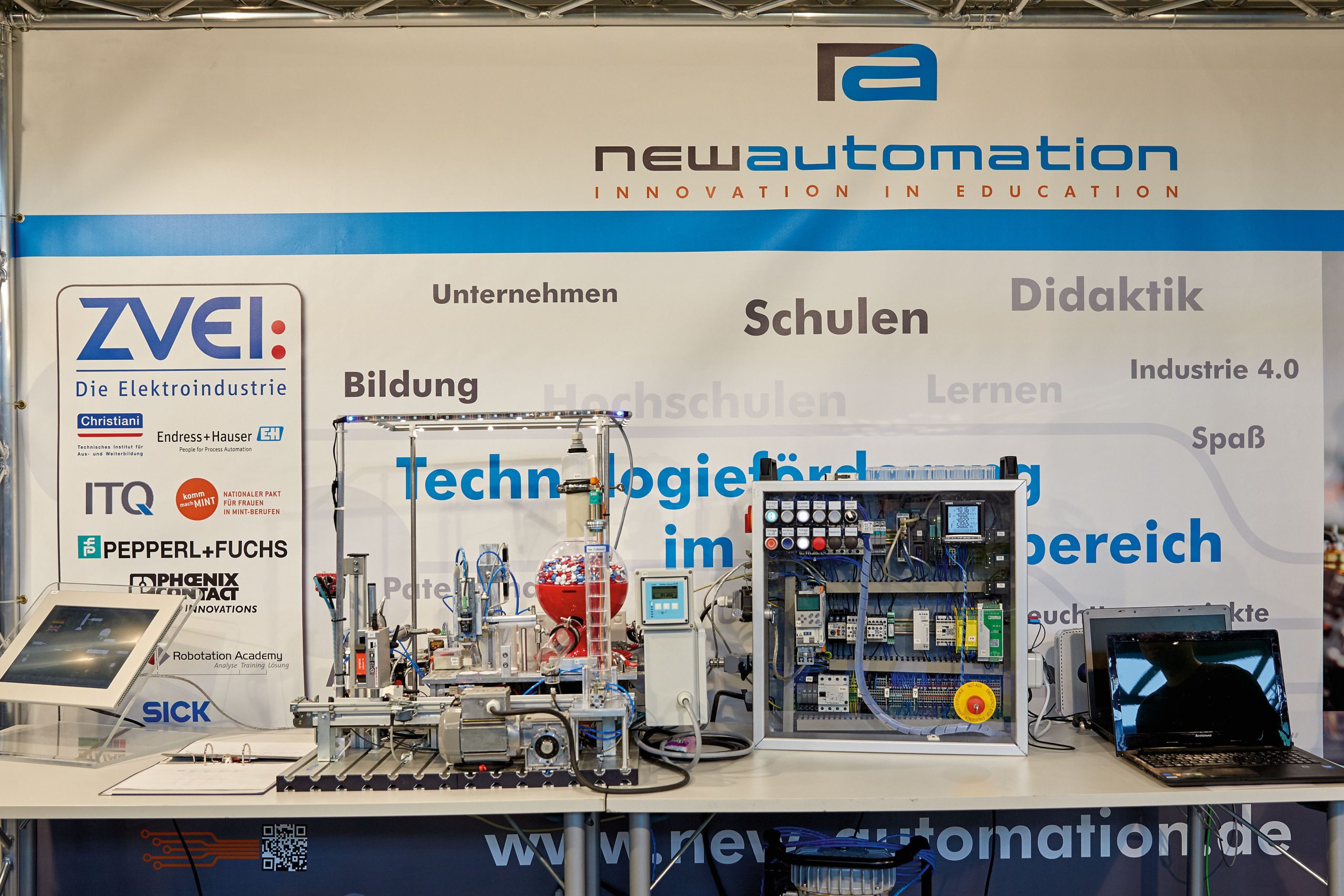

Bereit­wil­lig demons­trier­ten Tobi­as Mühlnikel und sei­ne Mit­schü­ler von der Berufs­bil­den­den Schu­le 2 aus Wolfs­burg inter­es­sier­ten Besu­chern auf der dies­jäh­ri­gen Han­no­ver ihre eigens ent­wi­ckel­te Indus­trie 4.0‑Anlage. Im Rah­men eines Leucht­turm­pro­jek­tes des Ver­eins New Auto­ma­ti­on e.V. hat­ten sie zuvor drei Mona­te Zeit, in eine Klein­teil­ab­füll­an­la­ge Industrie‑4.0‑Technologien zu inte­grie­ren. Das Ergeb­nis: Eine kom­plett ver­netz­te Los­grö­ße 1‑Anlage, in der Scho­ko­lin­sen abge­füllt wer­den. Zwei Mar­ko­print X1Jet-Tin­ten­strahl­dru­cker von Bluhm Sys­te­me über­neh­men hier eine wich­ti­ge Aufgabe.…

Los­grö­ße 1

Und so funk­tio­niert die Anla­ge: Über eine extra hier­für pro­gram­mier­te Android-App gibt der Bedie­ner zunächst einen indi­vi­du­el­len Text ein und star­tet den Pro­duk­ti­ons­pro­zess. Die Anla­ge füllt dann eine im Vor­feld genau defi­nier­te Men­ge an Scho­ko­lin­sen in ein klei­nes Dös­chen ab. Gleich­zei­tig erfasst ein Raspber­ry Pi 2 die Pro­duk­ti­ons­da­ten wie  Tem­pe­ra­tur und Luft­feuch­tig­keit, die dann web-basiert in einer Cloud gespei­chert werden.
Der Bedie­ner kann Alerts ein­stel­len, die ihn bei Ein­tre­ten von vor­her fest­ge­leg­ten Ereig­nis­sen infor­mie­ren. Das kön­nen ein zu nied­ri­ger Füll­stand im Süßgkei­ten­spen­der oder auch abwei­chen­de Tem­pe­ra­tur- und Luft­feuch­tig­keits­wer­te sein. In solch einem Fall wird der Bedie­ner wahl­wei­se über Push­be­nach­rich­ti­gung, Text2Speech, Tele­fon  oder E‑Mail infor­miert. Wahl­wei­se aufs Smart­pho­ne oder die Smartwatch.

Das Dös­chen fährt nun auf einem För­der­band in Rich­tung eines Tin­ten­strahl­dru­ckers. Der Tin­ten­strahl­dru­cker mit Hew­lett-Packard Tin­ten­tech­no­lo­gie druckt den zuvor ein­ge­ge­be­nen Text sowie einen QR-Code auf den Deckel der durch­lau­fen­den Dose. Für das Dru­cken der Daten ent­schied man sich für einen X1 Jet, da die­ser sich auf­grund sei­ner kom­pak­ten Abmes­sun­gen platz­spa­rend in Anla­gen inte­grie­ren lässt. Das Gerät lässt sich auch von unge­schul­ten Mit­ar­bei­tern ein­fach und intui­tiv über die 3‑Logik Tas­ten mit LED-Sta­tus­leuch­ten bedie­nen. Die Ansteue­rung und Daten­über­tra­gung kann beim X1JET wahl­wei­se über Ether­net, EIA-232 und Web­in­ter­face oder über eine Opti­ons­schnitt­stel­le erfol­gen, bei der der Druck­im­puls über SPS oder exter­nen Foto­sen­sor aus­ge­löst wird. Eben­so ist eine Daten­über­tra­gung und ‑siche­rung per USB-Stick möglich.

Alles im grü­nen Bereich

Der auf­ge­druck­te QR-Code führt zu einer Web­sei­te mit den Pro­duk­ti­ons­da­ten: Pro­duk­ti­ons­da­tum, Tem­pe­ra­tur und Feuch­tig­keit, Min­dest­halt­bar­keits­da­tum sowie der Ener­gie­ver­brauch sind hier abge­bil­det. Ein Ampel­sys­tem zeigt dem Anwen­der auf einen Blick, ob das Min­dest­halt­bar­keits­da­tum noch im grü­nen Bereich ist.
An der nächs­ten Sta­ti­on liest und wer­tet ein Sen­sor den QR-Code aus  und mel­det der SPS, dass im nächs­ten Schritt die Dosen­sei­te bedruckt wer­den kann. Die SPS sen­det die Infor­ma­tio­nen an einen Raspber­ry Pi, der den zwei­ten Tin­ten­strahl­dru­cker ansteu­ert. Die­ser druckt schließ­lich eben­falls einen QR-Code sowie ein Fir­men­lo­go auf die Sei­te des Dös­chens. Damit der Druck auf dem glat­ten Kunst­stoff­kor­pus gut haf­tet, ist hier eine sol­vent­ba­sier­te HP-Tin­te im Einsatz.

Das Pro­jekt umfasst alle Berei­che eines Unter­neh­mens, ange­fan­gen bei der Logis­tik, über Instand­hal­tung, Qua­li­täts- sowie Energiemanagement
bis hin zum Auf­trags­ma­nage­ment und Pro­duk­ti­ons- und Kostenplanung.
