Hand­ha­bung emp­find­li­cher Vials

Vials durch­lau­fen in der phar­ma­zeu­ti­schen Pro­duk­ti­on auch auf­grund unter­schied­li­cher Rein­raum­klas­sen meh­re­re Hand­ha­bungs­schrit­te. Vor allem die Zufüh­rung der lee­ren Vials in die Wasch- oder Füll­ma­schi­ne bezie­hungs­wei­se der gefüll­ten Vials in die Ver­pa­ckungs­ma­schi­ne erfolgt dabei in aller Regel noch manu­ell. Die Grün­de dafür lie­gen zunächst ein­mal in den Vials selbst: Bestehend aus dün­nem Glas, sind sie emp­find­lich. Zudem sind sie mit Füll­grö­ßen von weni­gen Mil­li­li­tern klein. Als wei­te­re Schwie­rig­keit wer­den die Vials werks­in­tern oft in ver­schließ­ba­ren Aky­lux-Boxen trans­por­tiert. Dar­in sind sie ohne jede Ord­nung posi­tio­niert, was auto­ma­ti­sie­rungs­tech­nisch beson­de­re Her­aus­for­de­run­gen mit sich bringt.

Gold­fuß engi­nee­ring, Anbie­ter für die robo­ter­ge­stütz­te Beschi­ckung von Ver­pa­ckungs­ma­schi­nen und für Anwen­der­lö­sun­gen sowohl in der Ver­pa­ckungs­tech­nik als auch in der Labor­au­to­ma­ti­on mit Sitz im schwä­bi­schen Balin­gen, hat die­se kom­ple­xe Auf­ga­be nun erst­mals für Vials ab einer Füll­grö­ße von 2 Mil­li­li­ter (2R) gelöst: In einer kom­pak­ten Hand­ling­zel­le über­nimmt ein Robo­ter das Öff­nen der Aky­lux-Box. Er ent­nimmt die Vials und legt sie auf einen Dreh­tel­ler oder ein Bi-Flow-Band, von wo aus sie in die Wasch‑, Füll‑, Inspek­ti­ons- oder Ver­pa­ckungs­ma­schi­ne gehen. Außer­dem plat­ziert der Robo­ter die lee­re Box in einen Behäl­ter zur spä­te­ren Ent­sor­gung. Der kom­plet­te Vor­gang dau­ert rund 50 bis 60 Sekun­den. Durch den Ein­satz eines zwei­ten Robo­ters lässt sich die­se Zeit noch reduzieren.

Das Herz­stück der Lösung bil­det ein von Gold­fuß engi­nee­ring genau für die­se Anwen­dung ent­wi­ckel­ter Grei­fer. Anders als etwa Flä­chen­sau­ger, die für 2R-Vials kei­ne pro­zess­si­che­re Lösung ermög­li­chen, arbei­tet die­ser Grei­fer mecha­nisch und pro­dukt­scho­nend zugleich, bei kom­pak­ter Bau­wei­se. Die­ses Ver­fah­ren gewähr­leis­tet die zuver­läs­si­ge Auf­nah­me des kom­plet­ten Inhalts aus der Box und stellt somit sicher, dass wirk­lich alle Vials einer Char­ge erreicht und zuge­führt werden.

Der Grei­fer har­mo­niert mit Moto­man-Robo­tern von Yaska­wa. Gold­fuß engi­nee­ring ist seit Jah­ren Sys­tem­part­ner des Her­stel­lers. In der schlanks­ten und ein­fachs­ten Aus­füh­rung kommt der Grei­fer auf 12 Kilo­gramm Gewicht zuzüg­lich der Vials. Diver­se funk­tio­na­le Optio­nen im Grei­fer wie bei­spiels­wei­se das Auf­schnei­den einer Deckel-Fixie­rung kön­nen das Gewicht des Grei­fers erhö­hen. Damit bie­tet sich ein Mani­pu­la­tor mit einer Trag­kraft von 20 Kilo­gramm oder mehr an. Hier­für ste­hen Hoch­leis­tungs­in­dus­trie­ro­bo­ter der Moto­man GP-Rei­he von Yaska­wa zur Ver­fü­gung, wobei vie­le Phar­ma-Anwen­der die MRK-fähi­gen Cobot der HC-Serie bevor­zu­gen, die mit 20 oder sogar 30 Kilo­gramm Trag­kraft ver­füg­bar sind.

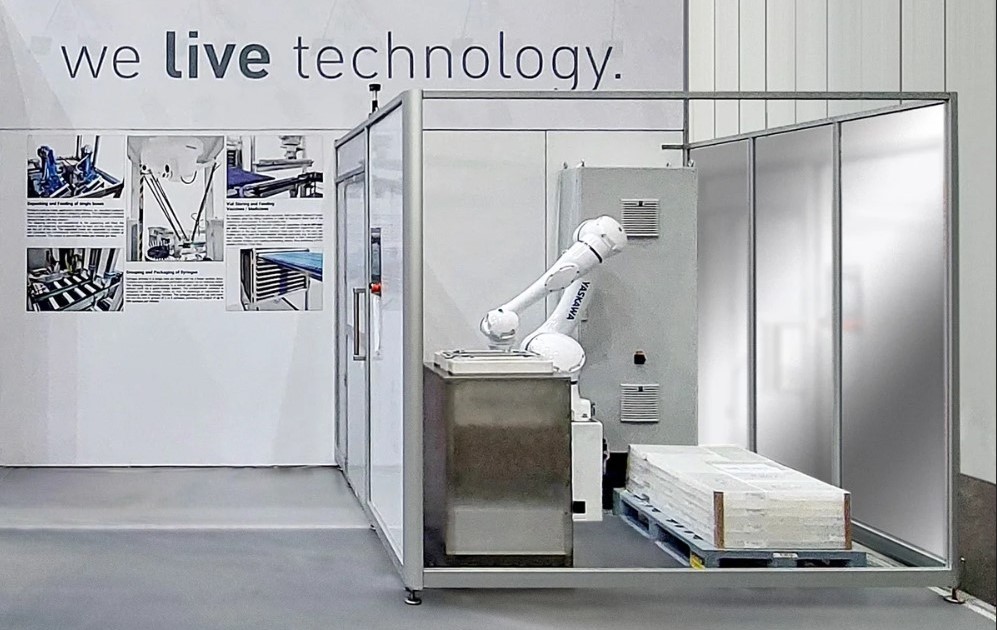

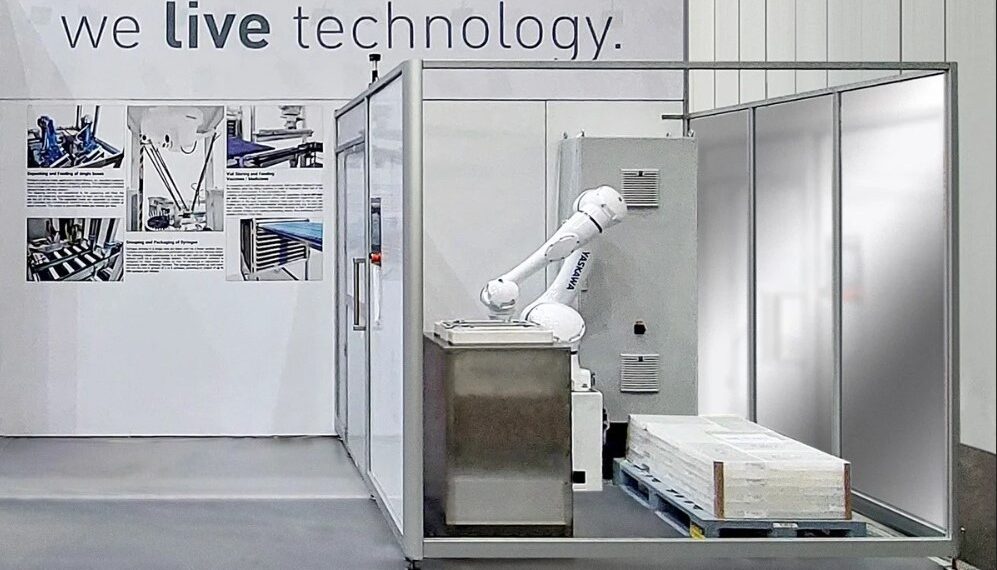

Eine ers­te sol­che Anla­ge zur Zufüh­rung von Vials in eine Ver­pa­ckungs­li­nie mit einem Moto­man GP50 FGG (Food Gra­de Gre­a­se) befin­det sich der­zeit im Bau. Sie wird an einem deut­schen Stand­ort eines inter­na­tio­na­len Phar­ma­un­ter­neh­mens rea­li­siert. Eine wei­te­re Anla­ge mit einem Cobot Moto­man HC20DTP war bereits auf der Fach­mes­se Inter­pack 2023 zu sehen und steht aktu­ell im Show­room bei Gold­fuß engi­nee­ring in Balin­gen zur Besich­ti­gung bereit.
