Funk­ba­sier­te Über­wa­chung von Handventilen

Wie Betrei­ber weit­läu­fi­ger und ver­zweig­ter Anla­gen kos­ten­güns­tig einen umfas­sen­den und hoch­zu­ver­läs­si­gen Über­blick aller dort ver­bau­ten Hand­ven­ti­le gewin­nen, demons­triert Pepperl+Fuchs auf SPS in Nürn­berg (14. – 16. Novem­ber 2023, Hal­le 7A, Stand 411). Anhand der Pro­dukt­stu­die WILSEN.valve erhal­ten Inter­es­sen­ten dort einen exklu­si­ven Ein­druck der zahl­rei­chen Vor­tei­le, die der Ein­satz spe­zia­li­sier­ter M&O‑Sensorik (Moni­to­ring and Opti­miz­a­ti­on) bei der Über­wa­chung von Hand­ven­ti­len erschließt.

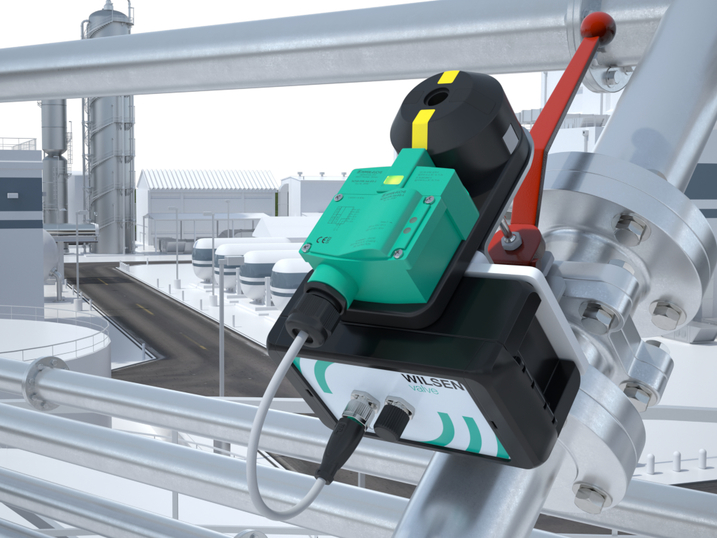

Im Zen­trum der modu­la­ren WILSEN.valve-Lösung der Mann­hei­mer Exper­ten für Indus­trie­sen­so­rik steht eine bat­te­rie­be­trie­be­ne Zen­tral­ein­heit (WILSEN). An die­se kön­nen – je nach Ven­til­typ und spe­zi­fi­scher Appli­ka­ti­ons­an­for­de­rung – ver­schie­de­ne Arten von NAMUR- oder 2‑Draht-Low-Power-DC-Sen­so­ren aus dem brei­ten und pra­xis­er­prob­ten Port­fo­lio von Pepperl+Fuchs ange­schlos­sen wer­den. Die Anbin­dung die­ser im Ver­gleich mit markt­üb­li­chen Lösun­gen deut­lich robus­te­ren Sen­so­ren an die Zen­tral­ein­heit erfolgt bequem über stan­dar­di­sier­te M12-Anschlüs­se, die eigent­li­che Über­tra­gung der Ven­til­po­si­tio­nen zum höher­ge­la­ger­ten Asset-Manage­ment-Sys­tem oder einer IoT-Platt­form geht dann völ­lig draht­los von­stat­ten: Via Funk wer­den die bereits durch die Zen­tral­ein­heit auf­be­rei­te­ten Ven­til­stel­lungs­rück­mel­dun­gen über den inter­na­tio­nal weit ver­brei­te­ten LoRa­WAN-Stan­dard (Long Ran­ge Wide Area Net­work) kilo­me­ter­weit in das gewünsch­te Ziel­sys­tem über­tra­gen. Dort kön­nen dann Visua­li­sie­run­gen, Alar­me und nach­ge­la­ger­te Maß­nah­men im Feld ange­sto­ßen werden.

Durch die Hoch­leis­tungs­bat­te­rie der Zen­tral­ein­hei­ten und die nied­ri­ge Ener­gie­auf­nah­me der ange­schlos­se­nen NAMUR- und 2‑Draht-Sen­so­ren von Pepperl+Fuchs ope­riert das WILSEN.valve-System über Jah­re hin­weg war­tungs­frei. Somit bie­tet es eine ein­fa­che und kos­ten­ef­fi­zi­en­te Lösung zur Ven­til­über­wa­chung, die auch in Bestands­an­la­gen bequem nach­ge­rüs­tet wer­den kann. Ergän­zend zu den eigent­li­chen Stel­lungs­rück­mel­dun­gen ist zudem sowohl die Über­tra­gung von Dia­gno­se­da­ten aus den Sen­so­ren als auch von zusätz­li­chen Infor­ma­tio­nen aus der Zen­tral­ein­heit mög­lich. Die Para­me­trie­rung erfolgt ent­we­der direkt am Instal­la­ti­ons­ort über die dedi­zier­te WIL­SEN-Smart­pho­ne-App via Blue­tooth oder per Fern­zu­griff inner­halb des LoRa-Netz­werks via Downlink-Kanal.

Als wei­te­ren hilf­rei­chen Bau­stein zur Opti­mie­rung der Bat­te­rie­leis­tung bie­tet Pepperl+Fuchs für das WIL­SEN-Sys­tem einen kos­ten­frei­en, web­ba­sier­ten Bat­te­rie­lauf­zeit­rech­ner an. Über die­ses Tool kön­nen Anwen­der anhand einer Rei­he von Para­me­tern die vor­aus­sicht­li­che Bat­te­rie­lauf­zeit ihrer WILSEN.valve-Lösung kal­ku­lie­ren. Dazu zäh­len zum Bei­spiel die Loka­ti­on (Innen- oder Außen­be­rei­che), Mess- und Über­tra­gungs­häu­fig­kei­ten oder die am Ein­satz­ort herr­schen­de Güte des LoRaWAN-Netzwerks.
