Füll­stand­mes­sung nach Maß

Kraft­wer­ke, Trink­was­ser­an­la­gen oder Pri­vat­haus­hal­te: Tanks und Silos wer­den in unzäh­li­gen Anwen­dungs­be­rei­chen benö­tigt. Eine zen­tra­le Fra­ge lau­tet dabei stets: Wie viel ist aktu­ell noch „drin“? Zuver­läs­si­ge Ant­wor­ten gibt die neu­es­te Genera­ti­on der Füll­stand­mess­ge­rä­te von Afri­so. Die Pro­duk­te wur­den rund­her­um opti­miert und neu kon­zi­piert, ver­fü­gen über moderns­te Elek­tro­nik und sind gegen­über der Vor­gän­ger­ge­nera­ti­on noch­mals kom­pak­ter geworden.
Den Füll­stand mes­sen oder den Grenz­stand detek­tie­ren: Die­se Anfor­de­rung besteht in unter­schied­lichs­ten Anwen­dun­gen, mit Medi­en, die teils – Lebens­mit­tel, Säu­ren oder Che­mi­ka­li­en bei­spiels­wei­se – beson­de­re Anfor­de­run­gen an die Mess­tech­no­lo­gie stel­len. Das neue Pro­gramm von Afri­so wird den Ansprü­chen in unter­schied­lichs­ten Bran­chen gerecht und ist dabei gleich­zei­tig so varia­bel, dass sich stets maß­ge­schnei­der­te Indi­vi­du­al­lö­sun­gen rea­li­sie­ren las­sen. „Geht nicht – gibt’s nicht“, so lau­tet dabei das Mot­to der Inge­nieu­re, die Anwen­der bedarfs­ge­recht bera­ten. Auf die­se Wei­se las­sen sich auch anspruchs­vol­le Mess­auf­ga­ben wie die Kon­trol­le eines Pel­let­la­gers zuver­läs­sig realisieren.

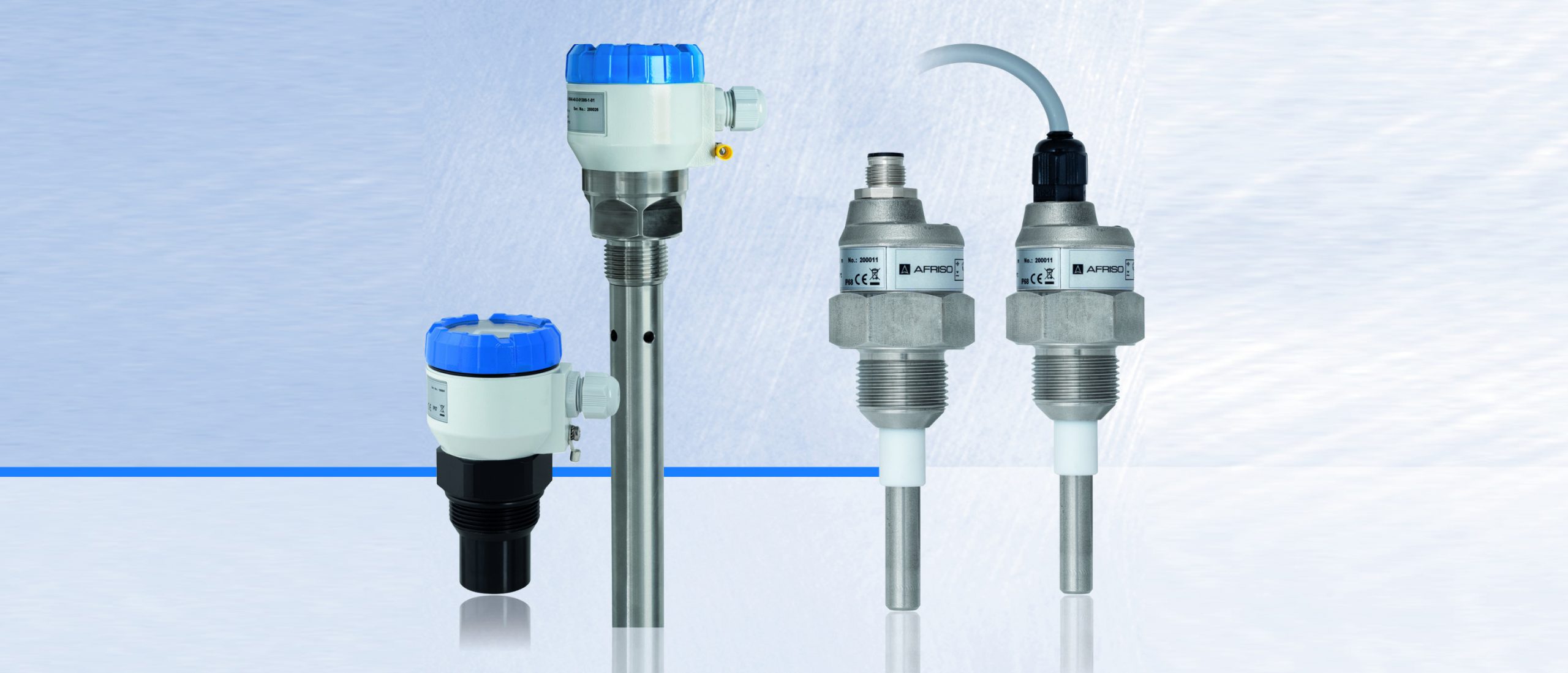

Zur neu­en Gerä­te­ge­ne­ra­ti­on von Afri­so zäh­len der kapa­zi­ti­ve Füll­stand­trans­mit­ter Cap­Fox® EFT 20, der kapa­zi­ti­ve Füll­stand­grenz­schal­ter Cap­Fox® ENT 21, das Puls-Reflex-Füll­stand­mess­ge­rät Puls­Fox® PMG 20 sowie der Ultra­schall­trans­mit­ter Sonar­Fox® UST 20. Auf den ers­ten Blick springt das neue, zeit­ge­mä­ße Design mit kom­pak­te­ren Abmes­sun­gen ins Auge. Das attrak­ti­ve Pro­gramm ist aus einem Guss kon­zi­piert wor­den und ermög­licht ins­be­son­de­re für Silos und Tank­an­la­gen attrak­ti­ve Lösun­gen. Dabei wer­den die Pro­duk­te selbst­ver­ständ­lich auch spe­zi­el­len Anfor­de­run­gen gerecht, bei­spiels­wei­se hohen Drü­cken bis zu 100 bar oder hohen Tem­pe­ra­tu­ren bis zu 300 Grad Celsius.
Der kapa­zi­ti­ve Füll­stand­trans­mit­ter Cap­Fox® EFT 20 in 2- oder 3‑Leitertechnik lässt sich ein­fach per Magnet­stift ein­stel­len, erfüllt die Schutz­art IP 68 bei fes­ter Kabel­ver­bin­dung und ist auch für gerin­ge Behäl­ter­hö­hen bereits ab 100 mm geeig­net, für Schütt­gü­ter glei­cher­ma­ßen wie für Flüs­sig­kei­ten. Der kapa­zi­ti­ve Füll­stand­grenz­schal­ter Cap­Fox® ENT 21, eben­falls mit Schutz­art IP68, ist für Medi­um­tem­pe­ra­tu­ren bis 300 °C aus­ge­legt. Er ist spe­zi­ell geeig­net für Anwen­dun­gen in der Lebens­mit­tel­tech­nik, Phar­ma- und Che­mie­in­dus­trie sowie zur Grenz­stan­der­fas­sung von Schütt­gü­tern wie Sand, Kies, Zement und Gra­nu­la­ten, die in offe­nen oder geschlos­se­nen Behäl­tern gela­gert wer­den. Die Mess­elek­tro­de wird je nach Medi­um und Appli­ka­ti­on wahl­wei­se als teil- bzw. voll­iso­lier­te Stab­son­de oder fle­xi­ble Seil­son­de gelie­fert. Bei anhaf­ten­den, aggres­si­ven oder elek­trisch leit­fä­hi­gen Medi­en kom­men stets voll­iso­lier­te Elek­tro­den zum Einsatz.
Die Puls-Reflex-Füll­stand­mess­ge­rä­te Puls­Fox® PMG 20 basie­ren auf dem Mess­prin­zip der geführ­ten Mikro­wel­le (TDR-Time Domain Reflec­to­me­try) und ermög­li­chen die exak­te Füll­stand­mes­sung unab­hän­gig von Druck‑, Tem­pe­ra­tur- und Dich­te­än­de­run­gen – selbst bei Schaum, Dampf, Staub oder einer unru­hi­gen Ober­flä­che des Medi­ums. Das robus­te Gehäu­se ist eigens auf raue Umge­bungs­be­din­gun­gen aus­ge­legt, das Gerät ist zudem war­tungs- und ver­schleiß­frei. Für aggres­si­ve, beson­ders rei­ne Flüs­sig­kei­ten oder Lebens­mit­tel ste­hen FEP- und PFA-beschich­te­te Son­den zur Ver­fü­gung. Das Gerät ist eben­falls geeig­net für Behäl­ter, die unter Druck oder Vaku­um ste­hen. Neu und prak­tisch: Über das menü­ge­führ­te Pro­gram­mier­dis­play, das gleich­zei­tig als Vor­ort­an­zei­ge dient, lässt sich das Gerät ein­fach einstellen.
Der Ultra­schall­trans­mit­ter Sonar­Fox® UST 20 ist mit sei­nem robus­ten Gehäu­se eben­falls auf for­dern­de Umge­bungs­be­din­gun­gen aus­ge­legt. Er dient zur kon­ti­nu­ier­li­chen, berüh­rungs­lo­sen Füll­stand­mes­sung in offe­nen und geschlos­se­nen Behäl­tern, Tanks oder Silos und ist geeig­net für flüs­si­ge, brei­ar­ti­ge und pastö­se Medi­en – ide­al etwa bei Schläm­men, Kleb­stof­fen, Har­zen und Abwasser.
Neu und prak­tisch: Über das menü­ge­führ­te Pro­gram­mier­dis­play PD 20, das gleich­zei­tig als Vor­ort­an­zei­ge dient, lässt sich das Gerät ein­fach per Tas­ten­druck ein­stel­len. Dies kann sogar ohne Medi­um im Behäl­ter erfol­gen. Das Dis­play ist dabei gerä­te­un­ab­hän­gig gestal­tet und kann somit zur Ein­stel­lung und Mess­wert­an­zei­ge von PMG 20 als auch UST 20 genutzt wer­den – das bringt einen nicht uner­heb­li­chen Ein­spar­ef­fekt bei Ver­wen­dung meh­re­rer Gerä­te in einer Tank­an­la­ge mit sich.
