Explo­si­ons­un­ter­drü­ckung schützt Produktionsanlagen

Staub­ex­plo­sio­nen in Indus­trie­an­la­gen haben wegen des extre­men Druck­an­stiegs eine ver­hee­ren­de Zer­stö­rungs­kraft. Das Explo­si­ons­un­ter­drü­ckungs­sys­tem IPD von Bor­mann & Neu­pert by BS&B erkennt einen kri­ti­schen Druck­an­stieg bereits im Mil­li­bar­be­reich und reagiert blitz­schnell. Sein hoch­wirk­sa­mes Lösch­mit­tel erstickt jede Flam­me einer anlau­fen­den Explo­si­on inner­halb von Sekun­den­bruch­tei­len schon in der Ent­ste­hungs­pha­se – lan­ge bevor sich der Explo­si­ons­druck ent­fal­ten kann. Mensch, Maschi­ne und Umwelt sind auf die­se Wei­se wir­kungs­voll geschützt; der Pro­duk­ti­ons­pro­zess kann schnell und nach nur wenig Instand­set­zungs­auf­wand wie­der auf­ge­nom­men werden.

Modu­la­rer Auf­bau – schnel­le Instand­set­zung vor Ort

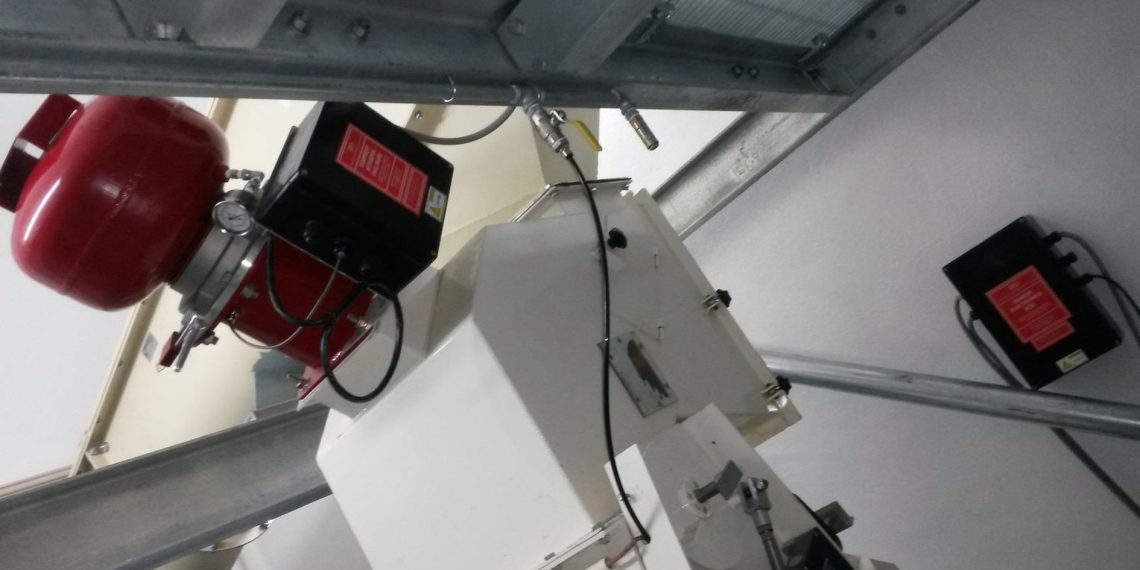

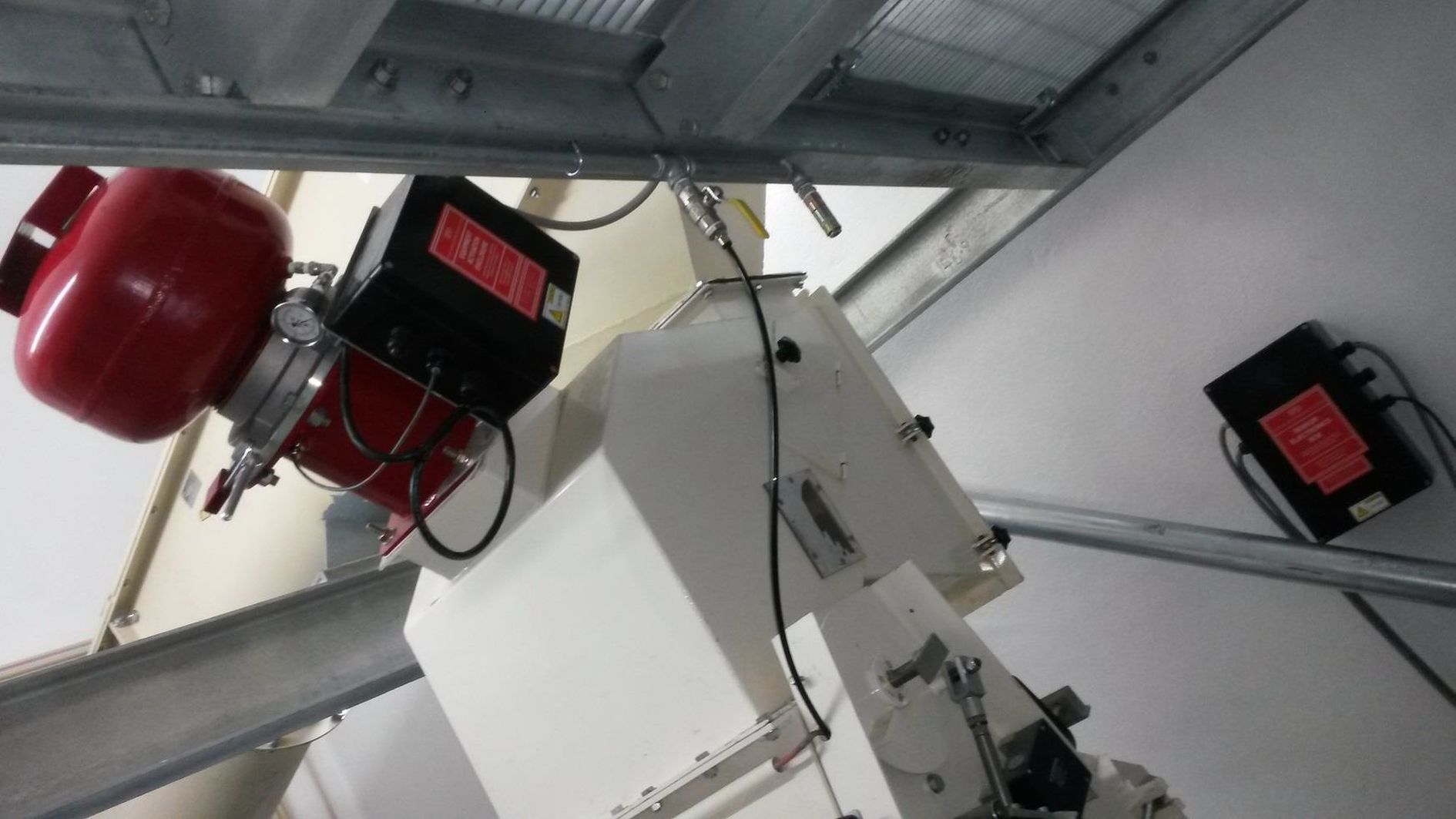

Damit das IPD-Sys­tem nach dem Anspre­chen schnell wie­der ein­satz­be­reit ist, haben die Kon­struk­teu­re einen modu­la­ren Auf­bau ent­wi­ckelt, der eine sofor­ti­ge Instand­set­zung vor Ort ermög­licht. Die Lösch­ka­no­ne besteht aus einer druck­lo­sen, leicht aus­tausch­ba­ren Lösch­mit­tel­pa­tro­ne und einem Druck­be­häl­ter, der erst bei der Instal­la­ti­on oder einer Instand­set­zung mit Stick­stoff befüllt wird.

Dank des Ver­zichts auf einen pyro­tech­ni­schen Aus­lö­ser sind alle Ein­zel­bau­tei­le nicht als Gefahr­gut ein­ge­stuft. Das ver­ein­facht das Hand­ling sowie Ersatz­teil­lo­gis­tik und ‑manage­ment erheb­lich und ver­kürzt so auch die Lie­fer­zei­ten, weil die bei kon­ven­tio­nel­ler Gestal­tung obli­ga­to­ri­schen Sicher­heits­vor­schrif­ten für Trans­port und Lage­rung ent­fal­len. Außer­dem benö­tigt die Lösch­ka­no­ne kei­ne zusätz­li­che Aus­trags­dü­se für das Lösch­mit­tel. Statt­des­sen wird die im IPD inte­grier­te Berst­schei­be im Moment des Anspre­chens zum strö­mungs- und ver­tei­lungs­op­ti­mier­ten Aus­lass. Ein Ver­stop­fen der Öff­nung vor­ab ist damit kon­struk­tiv ausgeschlossen.

Neben einer Lösch­ka­no­ne besteht das Explo­si­ons­un­ter­drü­ckungs­sys­tem aus einer intui­ti­ven Steu­er­ein­heit mit Touch­pad und dem paten­tier­ten Triplex-Sen­sor. Die­ser gewähr­leis­tet eine kon­ti­nu­ier­li­che Echt­zeit-Kon­trol­le des Pro­zess­drucks und bil­det so die Vor­aus­set­zung für das schnel­le und siche­re Anspre­chen. Die drei hoch­emp­find­li­chen Druck­auf­neh­mer sind so ange­ord­net und aus­ge­rich­tet, dass eine Fehlak­ti­vie­rung, etwa durch Vibra­tio­nen, aus­ge­schlos­sen wer­den kann. Ein wei­te­rer, optio­na­ler Sen­sor ermög­licht die Doku­men­ta­ti­on aller Mess­wer­te. Im Fal­le einer Strom­un­ter­bre­chung gewähr­leis­tet der inter­ne Ener­gie­spei­cher den Betrieb für acht Stun­den – wesent­lich län­ger als bei ande­ren Sys­te­men. Das gibt dem Anla­gen­be­trei­ber genug Reak­ti­ons­zeit, um wie­der einen siche­ren Betriebs­zu­stand herzustellen.

Schutz für stau­ben­de Produktionsumgebungen
Anwen­dung fin­den die IPD-Sys­te­me zur Explo­si­ons­un­ter­drü­ckung in allen Pro­duk­ti­ons­um­ge­bun­gen, wo brenn­ba­rer Staub ent­steht oder pul­ver­för­mi­ge Stof­fe ver­ar­bei­tet wer­den – etwa in der che­mi­schen oder phar­ma­zeu­ti­schen Indus­trie sowie bei der Ver­ar­bei­tung von Nah­rungs­mit­teln oder Holz­werk­stof­fen. Da die Sys­te­me eine Explo­si­on zuver­läs­sig auf einen anla­gen­spe­zi­fisch redu­zier­ten Explo­si­ons­druck her­ab­set­zen, wer­den sie vor allem bei Ein­rich­tun­gen in geschlos­se­nen Gebäu­den ein­ge­setzt. Auch beim ver­wen­de­ten Lösch­mit­tel set­zen die Kon­struk­teu­re auf eine mehr­fach siche­re Lösung: Das hoch­wirk­sa­me Natri­um­hy­dro­gen­car­bo­nat ist für die Umwelt und Mit­ar­bei­ter­ge­sund­heit voll­kom­men unbe­denk­lich; es wird sogar in der Lebens­mit­tel­tech­nik verwendet.

Neue Ver­si­on einer bewähr­ten Lösung
Ent­wi­ckelt hat das neue Unter­drü­ckungs­sys­tem der welt­weit akti­ve Sicher­heits­spe­zia­list BS&B Safe­ty Sys­tems. Die Lösun­gen des Sys­tem­lie­fe­ran­ten für indus­tri­el­len Explo­si­ons­schutz und größ­ten Her­stel­lers von Druck­ent­las­tun­gen haben sich am nord­ame­ri­ka­ni­schen und asia­ti­schen Markt seit vie­len Jah­ren bewährt. Für Euro­pa wur­de nun eine aktu­el­le Ver­si­on mit ATEX-Zer­ti­fi­zie­rung geschaf­fen. Für Nut­zer­schu­lun­gen, Ser­vice und die Pfle­ge des war­tungs­ar­men Explo­si­ons­un­ter­drü­ckungs­sys­tems steht das welt­wei­te BS&B‑Netzwerk qua­li­fi­zier­ter Instand­hal­tungs­tech­ni­ker zur Verfügung.
