Ergo­no­mi­sche Arre­tier­bol­zen mit Exzenterhebel

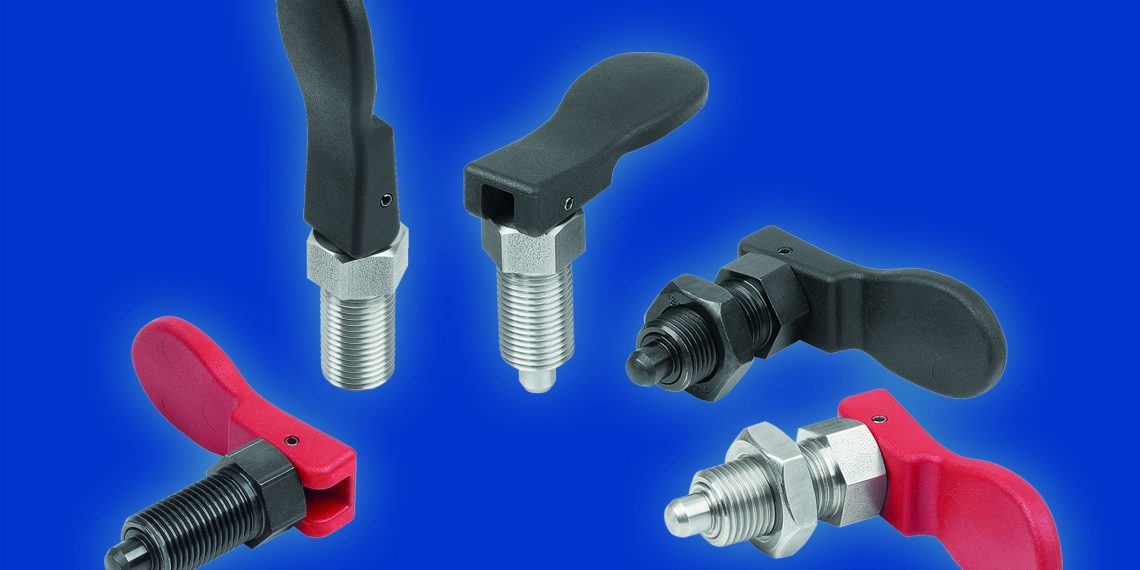

Nun prä­sen­tiert das HEINRICH KIPP WERK eine wei­te­re Neu­ent­wick­lung aus der Pro­dukt­grup­pe Arre­tier­bol­zen: Auf den Markt gelan­gen nun Model­le, bei denen die Aus­rü­ckung des Bol­zens mit­tels Exzen­ter­he­bel rea­li­siert wird. Wenn der Anwen­der den Exzen­ter­he­bel über den Tot­punkt des Exzen­ters bewegt, ras­tet der Bol­zen aus. Vor­tei­le sind die ergo­no­mi­sche Kon­struk­ti­on, die fla­che Bau­form, eine hohe Tem­pe­ra­tur­be­stän­dig­keit sowie die schnel­le Verstellung.
Arre­tier­bol­zen gehö­ren zu den genorm­ten Kon­struk­ti­ons­bau­tei­len, die ein schnel­les Ver­stel­len beweg­li­cher Maschi­nen­kom­po­nen­ten ermög­li­chen. In den meis­ten Fäl­len wird durch Zie­hen des Zug­knop­fes oder ‑rings ein Stift aus dem Gegen­stück gezo­gen, um Maschi­nen­tei­le in die ent­spre­chen­de Posi­ti­on zu brin­gen und dort anschlie­ßend wie­der zu fixie­ren. Bei den neu­en Arre­tier­bol­zen erfolgt die­ser Vor­gang über den Exzenterhebel.
Ein gro­ßer Vor­teil ist dabei, dass der Arre­tier­bol­zen aus­ge­ras­tet bleibt, wenn der Griff­he­bel über den Tot­punkt des Exzen­ters bewegt wird. Das löst Pro­ble­me, wenn an einem Gehäu­se meh­re­re Arre­tier­bol­zen fixiert sind, die sich manu­ell von einer Per­son gar nicht gleich­zei­tig errei­chen las­sen. Der Bedie­ner kann bequem einen Bol­zen nach dem ande­ren lösen, ohne alle Grif­fe in aus­ge­fah­re­nem Zustand fest­hal­ten zu müs­sen. Die­se Funk­ti­on ist sonst nur bei Arre­tier­bol­zen mit Rast­nut zu fin­den, bei denen der Griff aber in gezo­ge­ner Posi­ti­on gedreht wer­den muss – der Vor­gang dau­ert somit län­ger. Die Pro­duk­te mit Exzen­ter­he­bel hin­ge­gen eig­nen sich für die kom­for­ta­ble Schnellverstellung.
Ein wei­te­rer Plus­punkt ist die ergo­no­mi­sche Form des Exzen­ter­griffs, wel­che eine leich­te Hand­ha­bung mit gerin­gem Kraft­auf­wand zulässt. Die Griff­he­bel sind in schwarz wie auch in ver­kehrs­rot erhält­lich und aus glas­fa­ser­ver­stärk­tem Kunst­stoff her­ge­stellt. Die­ser Kunst­stoff ist hoch­tem­pe­ra­tur­be­stän­dig und lässt Dau­erge­brauchs­tem­pe­ra­tu­ren von ca. 160 °C und kurz­zei­ti­ge Gebrauchs­tem­pe­ra­tu­ren von max. 250 °C zu. Bezüg­lich der Gewin­de­hül­sen und Arre­tier­stif­te kann der Anwen­der zwi­schen Stahl- und Edel­stahl­aus­füh­rung wählen.
Alle Gewin­de­hül­sen sind mit Fein­ge­win­de und in 4 Grö­ßen erhält­lich (M10x1 / M12x1,5 / M16x1,5 / M20x1,5). Die Exzen­ter­grif­fe sind um 360° dreh­bar und im unbe­tä­tig­ten Zustand deut­lich fla­cher als Pilz- oder T‑Griffe. Dies erlaubt auch eine ver­senk­te Mon­ta­ge der Pro­duk­te, wodurch sich Stör­kon­tu­ren ver­mei­den lassen.
