Ein­fa­che Lösung für prä­zi­se Messungen

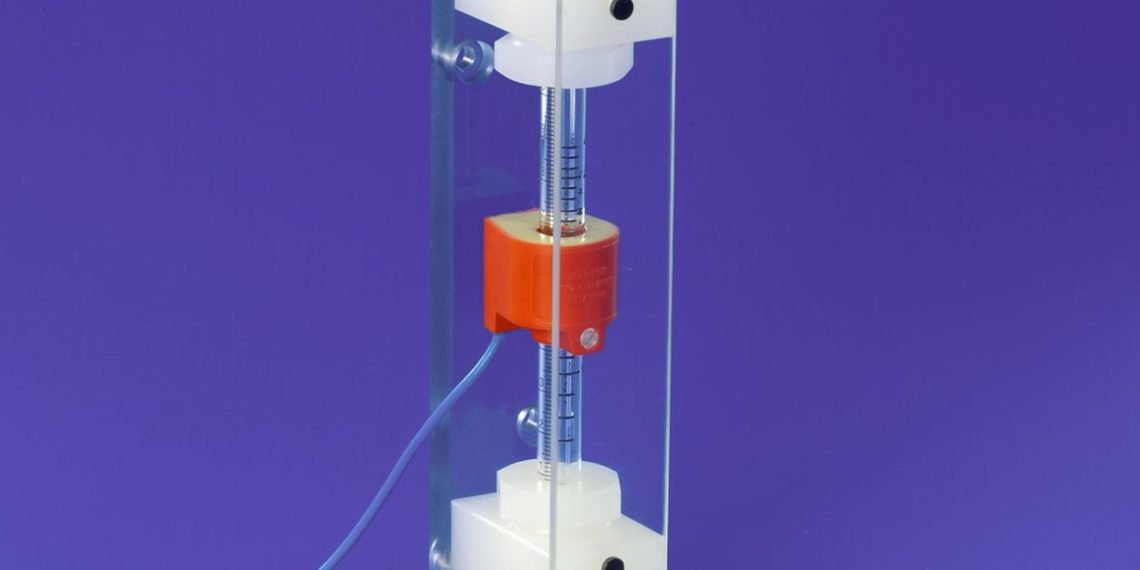

Für die prä­zi­se Ermitt­lung von Volu­men-Durch­fluss­ra­ten strö­men­der Gase oder Flüs­sig­kei­ten in geschlos­se­nen Rohr- oder Schlauch­lei­tun­gen an Labor­ge­rä­ten und tech­ni­schen Anla­gen bie­tet Rei­chelt Che­mie­tech­nik aus sei­nem THOM­FLU­ID-Pro­gramm eine umfas­sen­de Aus­wahl bewähr­ter Schwe­be­kör­per-Durch­fluss­mes­ser aus Metall, Acryl­glas sowie den har­ten Kunst­stof­fen PA 6, PP, PVDF, PTFE und PVC‑U an. Ihnen liegt das ein­fa­che Prin­zip zugrun­de, dass ein zylinder‑, kugel- oder kegel­för­mi­ges Gewicht, der soge­nann­te Schwe­be­kör­per, in einem senk­recht gestell­ten, von unten nach oben lami­nar durch­ström­ten und konisch sich erwei­tern­den Mess­rohr ent­spre­chend der Fluss­ra­te eines Flu­ids ange­ho­ben und in Schwe­be gehal­ten wird. Der jewei­li­ge Hub des Schwe­be­kör­pers ist ein unmit­tel­ba­res Maß für den momen­ta­nen Volu­men­strom eines Flu­ids bestimm­ter Dich­te bei gege­be­ner Tem­pe­ra­tur und gilt sowohl für Gase als auch für Flüssigkeiten.

Die Fluss­ra­te wird je nach Bau­art des Schwe­be­kör­per-Durch­fluss­mes­sers ent­we­der direkt an dem kali­brier­ten Mess­rohr aus tem­pe­ra­tur- und che­mi­ka­li­en­be­stän­di­gem Bor­si­li­kat­glas oder klar-durch­sich­ti­gen Kunst­stof­fen abge­le­sen oder an einer par­al­la­xen­frei ables­ba­ren Maß­ska­la aus Metall. Das Mess­rohr kann gegen mög­li­che Beschä­di­gun­gen im lau­fen­den Betrieb zusätz­lich mit einem Schutz­rohr gesi­chert werden.

Kom­pakt aufgebaut

Je nach Mess­be­reich und Medi­um sind sie mit Schwe­be­kör­pern aus Glas, Korund, PTFE, Titan, Tan­tal, Edel­stahl 1.4401 oder PVDF-umman­tel­tem Stahl, Has­tel­loy®, der im che­mi­schen Appa­ra­te­bau häu­fig ein­ge­setz­ten Chrom-Nickel-Molyb­dän­le­gie­rung, oder Car­bo­loy® aus­ge­rüs­tet, dem in sei­ner che­mi­schen Sta­bi­li­tät und Här­te dem Dia­mant nahe­kom­men­de, jedoch fünf­mal schwe­re­re Wolf­ram­car­bid. Zwecks Ein­stel­lung der Medi­en­flüs­se und zum Schutz gegen Über­las­tung lie­fert Rei­chelt Che­mie­tech­nik Schwe­be­kör­per-Durch­fluss­mes­ser auch mit invol­vier­ten Regel­ven­ti­len und Durchflussbegrenzern.

Kei­ne Ver­schleiß und prak­tisch wartungsfrei

Sie sind daher sehr zuver­läs­si­ge und für den Dau­er­ein­satz an Gerä­ten und Anla­gen her­vor­ra­gend geeig­ne­te Assis­tenz­sys­te­me. Da sie zudem strom­los arbei­ten, sind auch sie für Appa­ra­tu­ren im Feld­ein­satz gera­de­zu prädestiniert.

Stan­dard­mä­ßig mit­tels gän­gi­ger Rohr­ver­schrau­bun­gen in Rohr­lei­tun­gen ein­ge­bun­den: Dane­ben ste­hen Durch­fluss­mes­ser glei­cher Bau­art auch mit Schlauch­ver­schrau­bun­gen, zum Schott­ein­bau oder zum Anbau an Gerä­te als Kom­plett­ein­heit mit Wand­plat­te, zur Verfügung.
