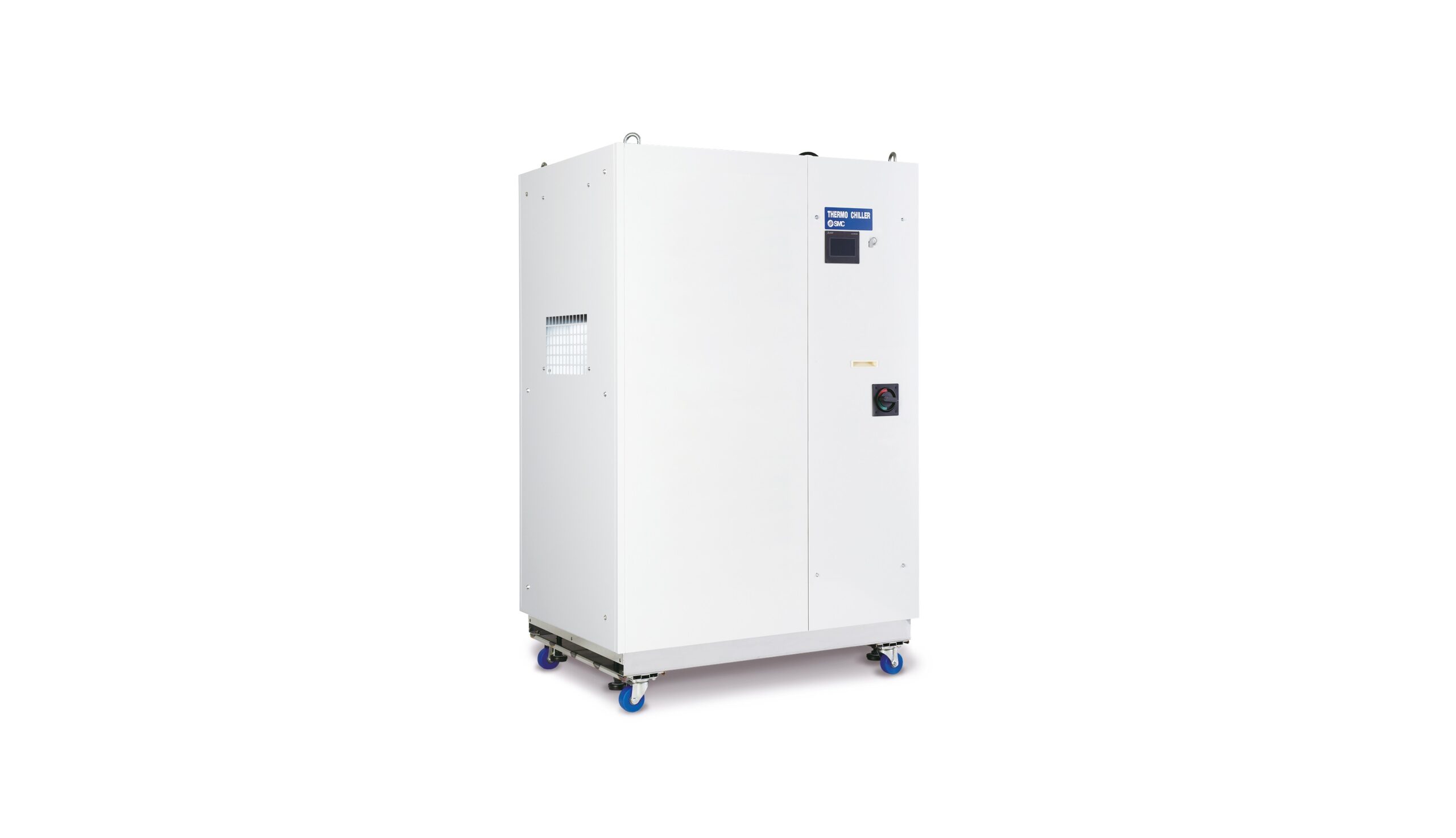

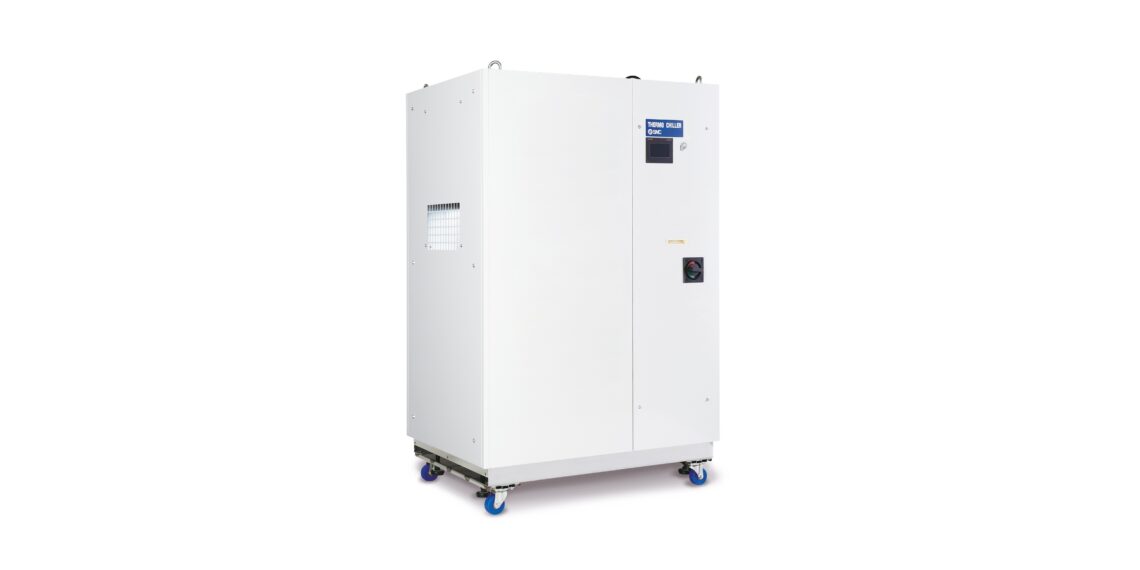

Dua­les Kühl- und Temperiergerät

Bei vie­len Anwen­dun­gen für die Pro­zess­si­cher­heit ist eine prä­zi­se Tem­pe­ra­tur­re­ge­lung und ‑sta­bi­li­tät erfor­der­lich. Dar­un­ter zäh­len etwa Werk­zeug- oder Druck­ma­schi­nen sowie Oszil­la­to­ren und Laser­an­wen­dun­gen. Ins­be­son­de­re Fäl­le, in denen zwei Wär­me­quel­len gesteu­ert wer­den müs­sen, wie bei der 2‑Sys­tem-Tem­pe­ra­tur­über­wa­chung etwa für Faser­la­ser­sys­te­me, stel­len hohe Anfor­de­run­gen: Anwen­der sind dann für die Küh­lung und Tem­pe­rie­rung der Medi­en­kreis­läu­fe auf zwei Gerä­te ange­wie­sen. SMC hat daher mit der Serie HRL100/200 ein dua­les Kühl- und Tem­pe­rier­ge­rät ent­wi­ckelt, dass die indi­vi­du­el­le Tem­pe­ra­tur­re­ge­lung von zwei Medi­en­kreis­läu­fen in einem Gerät ermög­licht – und neben der Luft­küh­lung nun auch die Opti­on mit Was­ser­küh­lung anbie­tet. Dank die­ser pro­fi­tie­ren Anwen­der unter ande­rem von erwei­ter­ten Ein­satz­be­rei­chen, einer benut­zer­freund­li­chen Bedie­nung mit­tels Touch-Panel und spa­ren neben Platz auch Ener­gie durch eine um 30 Pro­zent redu­zier­te Leistungsaufnahme.

Ener­gie- und platz­spa­ren­des Allround-Talent

Die neue dua­le Kühl- und Tem­pe­rier­ge­rät-Serie HRL100/200 lie­fert mit der ver­füg­ba­ren Opti­on mit Was­ser­küh­lung eine Kühl­leis­tung von 10 Kilo­watt (HRL100‑W) oder 21,5 Kilo­watt (HRL200‑W) bei CH1 und jeweils 1 Kilo­watt für CH2. Bei einer Tem­pe­ra­tur­sta­bi­li­tät von ±0,1 Grad Cel­si­us (CH1) bezie­hungs­wei­se ±0,5 Grad Cel­si­us (CH2) wird eine Heiz­leis­tung von 1,5 Kilo­watt (HRL100‑W) und 4,0 Kilo­watt (HRL200‑W) bei CH1 und je 1 Kilo­watt (HRL100/200) bei CH2 erreicht. Im Ver­gleich dazu lie­fert die Vari­an­te mit Luft­küh­lung eine Kühl­leis­tung von 9 Kilo­watt bis 26 Kilo­watt bei CH1 sowie je 1 Kilo­watt bei CH2; die Heiz­leis­tung beträgt 1,5 Kilo­watt bis 6,5 Kilo­watt (CH1) sowie je 1 Kilo­watt (CH2) bei einer Tem­pe­ra­tur­sta­bi­li­tät von 0,1 Grad Cel­si­us (CH1) und 0,5 Grad Cel­si­us (CH2).

Dank der neu ver­füg­ba­ren Was­ser­küh­lung pro­fi­tie­ren Anwen­der von Vor­tei­len ins­be­son­de­re beim Ein­spa­ren von Ener­gie­kos­ten und Platz: Denn im Ver­gleich zu einem Kühl- und Tem­pe­rier­ge­rät ohne Fre­quenz­um­rich­ter redu­ziert das dua­le Kühl­sys­tem mit einem gesteu­er­ten Fre­quenz­um­rich­ter die Leis­tungs­auf­nah­me um 30 Pro­zent – und spart durch die Ver­wen­dung von nur einem statt zwei Gerä­ten sowie redu­zier­tem Ver­ka­be­lungs­auf­wand gan­ze 22 Pro­zent der Auf­stell­flä­che ein.

Kom­mu­ni­ka­ti­ve Lösung mit mehr Nutzerkomfort

In Sachen Nut­zer­kom­fort und War­tungs­auf­wand über­zeugt das dua­le Kühl­sys­tem mit einer mecha­ni­schen dich­tungs­lo­sen Pum­pe, die bereits in ande­ren Kühl- und Tem­pe­rier­ge­rä­ten von SMC ver­wen­det wird und kei­ne bau­art­be­ding­ten Lecka­gen des zir­ku­lie­ren­dem Umlauf­me­di­ums auf­weist. Damit stel­len Anwen­der sicher, dass die Pum­pe nicht regel­mä­ßig auf Pum­pen­lecks über­prüft oder die Glei­t­ring­dich­tung aus­ge­tauscht wer­den muss.

Sobald Anwen­der die neue Serie HRL100/200 war­ten müs­sen, erhal­ten sie auf dem Touch-Panel alle wich­ti­gen Infor­ma­tio­nen auf einen Blick. Die­ses kann indi­vi­du­ell gesteu­ert und der Sta­tus von Tem­pe­ra­tu­ren sowie die Durch­fluss­men­ge samt ‑ver­läu­fen und War­tungs­sta­tus ange­zeigt wer­den. Wird einer der ins­ge­samt 38 Alarm­code­ar­ten ange­zeigt oder der Aus­tausch­zeit­punkt eines Bau­teils erreicht, wech­selt das Touch-Panel auto­ma­tisch zu einem Infor­ma­ti­ons­bild­schirm und erhöht den Nut­zer­kom­fort dank fort­schritt­li­chen Steue­rungs- und Kom­mu­ni­ka­ti­ons­funk­tio­nen – wie etwa Selbst­dia­gno­se, Prüf­an­zei­ge, stan­dard­mä­ßig seri­el­ler Kom­mu­ni­ka­ti­on (RS232C/RS485), I/O‑Kontakt (3 Ein­gän­ge und 6 Aus­gän­ge) sowie zwei Ana­log­aus­gän­gen. Je nach Anwen­dung ermög­licht dies, die Kom­mu­ni­ka­ti­on oder den Sys­tem­auf­bau mit einer Kun­den­an­la­ge zu bewerk­stel­li­gen. Dies bie­tet neben der Mög­lich­keit, bei­de Kanä­le prä­zi­se zu steu­ern, Vor­tei­le für eine Ver­wen­dung in Europa.
