Druck­mess­tech­nik für schwie­ri­ge Herausforderungen

Die Pro­zess­in­dus­trie wird oft durch raue Betriebs­um­ge­bun­gen, in denen vor­han­de­ne Tech­no­lo­gien die Anfor­de­run­gen an die Mes­sun­gen nicht erfül­len, her­aus­ge­for­dert. Emer­son nutzt sei­ne Erfah­run­gen in der Druck­mess­tech­nik und im indus­tri­el­len Feld, um die­se schwie­ri­gen Her­aus­for­de­run­gen zu bewältigen.

Zum Ers­ten ermög­licht der neue 3051S Ther­mal Ran­ge Expan­der mit der neu­en Ultra­Therm™ 805 Ölfüll­flüs­sig­keit Druck­mes­sun­gen mit einem direkt­mon­tier­ten Druck­mitt­ler­sys­tem an Pro­zes­sen die bis zu 410 °C errei­chen, ohne die Not­wen­dig­keit kom­pli­zier­ter Wirk­druck­lei­tun­gen oder einer Begleit­hei­zung, wie sie in tra­di­tio­nel­len Tech­no­lo­gie not­wen­dig sind.

Bei Anwen­dun­gen, in denen die Umge­bungs­tem­pe­ra­tu­ren unter die idea­len Betriebs­be­din­gun­gen fal­len, ver­lang­sa­men sich die Reak­ti­ons­zei­ten – dies führt zu einer ver­zö­ger­ten Anzei­ge des Drucks im Pro­zess. Tra­di­tio­nell wur­de die­ses Pro­blem durch den Ein­satz einer Begleit­hei­zung gelöst. Die­se ist jedoch teu­er, war­tungs­in­ten­siv und schwie­rig zu instal­lie­ren. Durch den Ein­satz der dua­len Füll­flüs­sig­keits­dich­tung des neu­en Ther­mal Ran­ge Expan­ders kann der Rose­mount 3051S bei extrem hohen Pro­zess- und nied­ri­gen Umge­bungs­tem­pe­ra­tu­ren den Druck zuver­läs­sig mes­sen.

Zwei­tens ist das Rose­mount 3051S Elec­tro­nic Remo­te Sen­sors (ERS™) Sys­tem jetzt sicher­heits­zer­ti­fi­ziert. Das ERS-Sys­tem berech­net den Dif­fe­renz­druck mit­tels einer digi­ta­len Archi­tek­tur und ist jetzt geeig­net für SIL‑2 und SIL-3-Anwen­dun­gen. Her­stel­ler haben bei Instal­la­ti­on und War­tung tra­di­tio­nel­ler mecha­ni­scher Sys­te­me oft Pro­ble­me auf Grund von Lei­tung­ver­stop­fun­gen und den Ein­flüs­sen der Umge­bungs­tem­pe­ra­tur. Dies führt zu unge­nau­en Mes­sun­gen und zu Schwan­kun­gen. Die ERS-Sys­te­me lösen die­se Pro­ble­me durch den Ersatz der gefüll­ten Kapil­la­re durch eine inno­va­ti­ve, digi­ta­le Ver­bin­dung. Die­se gewähr­leis­tet sta­bi­le und zuver­läs­si­ge Mes­sun­gen in Sicher­heits­an­wen­dun­gen. Die Lösung bie­tet ver­bes­ser­te Per­for­mance und Reak­ti­ons­zeit, und hilft End­nut­zern bei der Besei­ti­gung mecha­ni­scher Differenzdruck-Füllstandssysteme.

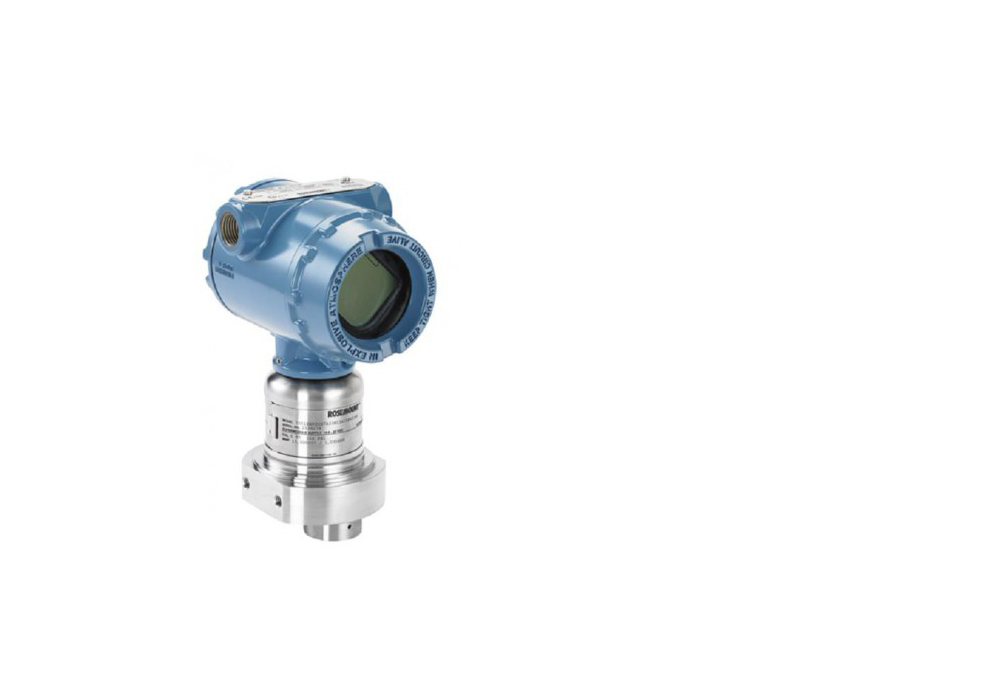

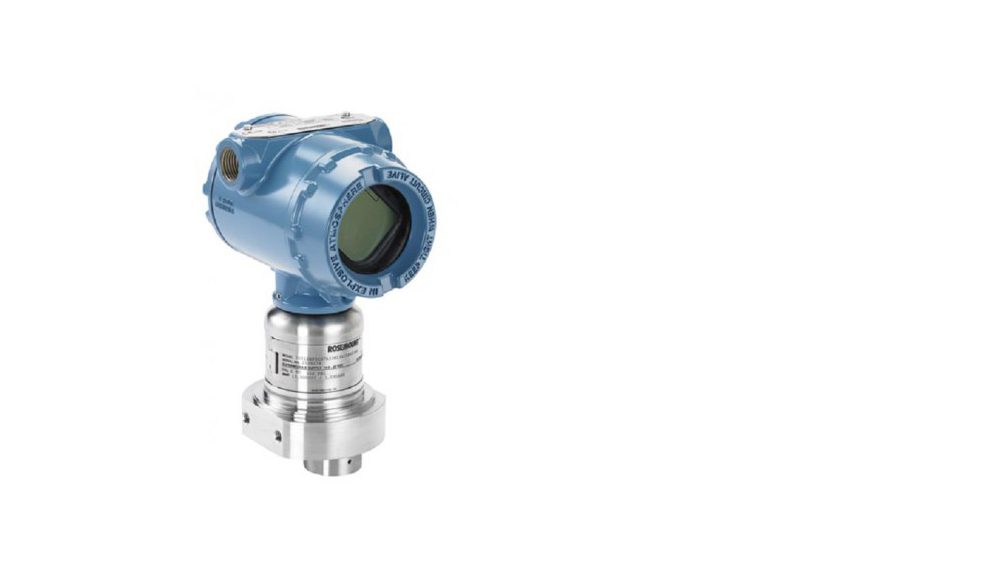

Schließ­lich bie­tet der neue Rose­mount 3051S High Sta­tic Dif­fe­renz­druck­mess­um­for­mer zuver­läs­si­ge Durch­fluss­mes­sung in Hoch­druck­an­wen­dun­gen bis zu 1034 bar. Da Pro­zess­an­wen­dun­gen zuneh­mend bei Bedin­gun­gen mit extre­men Drü­cken und Tem­pe­ra­tu­ren arbei­ten, müs­sen die Bedie­ner Aus­rüs­tungs­in­te­gri­tät und –sta­bi­li­tät sorg­fäl­tig über­wa­chen, um Aus­fäl­le, Sicher­heits­ri­si­ken und einen Rück­gang der Pro­duk­ti­on zu ver­hin­dern. In Indus­trien wie Off­shore- und Onshore-Öl und ‑Gas und bei der Ener­gie­er­zeu­gung, wo Drü­cke 690 bar über­schrei­ten kön­nen, ist es ent­schei­dend, dass die Instru­men­tie­rung robust genug ist, um prä­zi­se Mes­sun­gen auf einer kon­sis­ten­ten Basis zu lie­fern. Die SuperModule™-Plattform des Mess­um­for­mers und das Copla­nar-Design redu­zie­ren poten­zi­el­le Lecka­ge­punk­te im Gegen­satz zu tra­di­tio­nel­len Designs um die Hälf­te. Sie ermög­licht daher höchs­te Genau­ig­keit der Dif­fe­renz­druck­mes­sung, Zuver­läs­sig­keit im Feld und Sicherheit.

„Unter­neh­men, die in zuneh­mend her­aus­for­dern­den Betriebs­um­ge­bun­gen arbei­ten, benö­ti­gen fort­schritt­li­che Tech­no­lo­gien zur bes­se­ren Ein­sicht in den Pro­zess, die hilf­reich sind bei der Ein­hal­tung der bran­chen­spe­zi­fi­schen Bestim­mun­gen und der Sicher­heits­stan­dards,“ so Scott Nel­son, Vice Pre­si­dent und Gene­ral Mana­ger von Rose­mount Pres­su­re Pro­ducts bei Emer­son Pro­cess Management.
