Drei­di­men­sio­na­le Anlagenplanung

Die KHS Grup­pe bie­tet dank 3D-Soft­ware bereits in der Ange­bots­pha­se einen vir­tu­el­len Über­blick über die neu erwor­be­nen Tech­no­lo­gien, das bie­tet zusätz­li­che Sicher­heit für die Inves­ti­ti­on. Damit zeigt der Sys­tem­an­bie­ter sei­nen Kun­den früh­zei­tig und detail­liert auf, wie sich die poten­zi­el­le Linie oder Ein­zel­ma­schi­ne unter Berück­sich­ti­gung der Gege­ben­hei­ten vor Ort in die Pro­duk­ti­ons­um­ge­bung ein­fügt. Durch die kom­plet­te Umstel­lung auf das drei­di­men­sio­na­le Pla­nungs­ver­fah­ren erwei­tert KHS suk­zes­si­ve sein Port­fo­lio an „Reli­able Services“.


„Unse­re drei­di­men­sio­na­le Dar­stel­lung hilft Kun­den, etwai­ge Stör­geo­me­trien inner­halb der frü­hen Ange­bots­pha­se betrach­ten zu kön­nen. Das erhöht die Pla­nungs­si­cher­heit. Denn mög­li­che räum­li­che Kon­flik­te in der Pro­duk­ti­ons­hal­le wer­den von Beginn an erkannt und kor­ri­giert“, sagt Patrick Bür­ger, Direc­tor of Plant Design bei KHS. So wer­den früh­zei­tig unnö­ti­ge Pla­nungs­schlei­fen und damit zusätz­li­che Kos­ten ver­mie­den. „Wir zei­gen dem Kun­den, wie sich die Maschi­ne oder Linie in die vor­han­de­ne Umge­bung ein­fügt. Wenn gewünscht, bin­den wir vor­ab die Bedie­ner in die Pla­nung ein und zei­gen auf, wie die­se sich spä­ter zwi­schen den Anla­gen bewe­gen kön­nen. Für die Rea­li­sie­rung des opti­ma­len Lay­outs ist ihr Feed­back extrem wert­voll für uns“, sagt Bürger.


Drei­di­men­sio­na­le Pla­nung ermög­licht Dar­stel­lung in der Höhe
Zum Ein­satz kommt eine neue Soft­ware, die dank ein­fa­cher Anwen­dung den gesam­ten 3D-Pla­nungs­pro­zess beschleu­nigt. Zeit­gleich stellt die Lösung im Ver­gleich zu gän­gi­gen 2D-Vari­an­ten die ent­spre­chen­den Maschi­nen und Trans­port­ele­men­te detail­lier­ter dar. Dadurch kön­nen Pro­duk­ti­ons­um­ge­bun­gen über meh­re­re Eta­gen oder in räum­lich beson­ders beeng­ten Ver­hält­nis­sen ein­fach und anschau­lich visua­li­siert wer­den. Die 3D-Anla­gen­pla­nung ist für alle Maschi­nen des KHS-Port­fo­li­os rea­li­sier­bar – unab­hän­gig vom Behäl­ter- oder Getränkesegment.

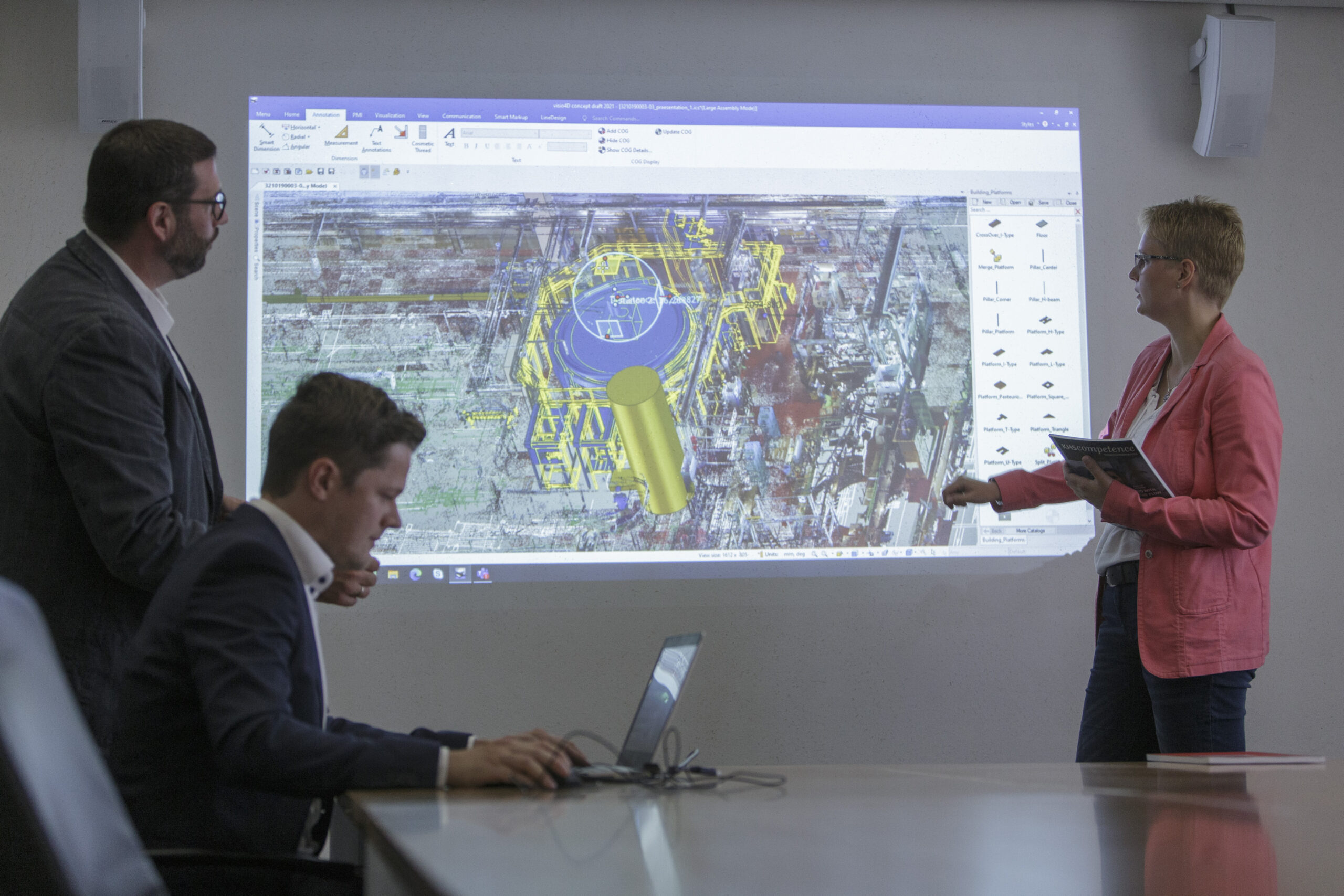

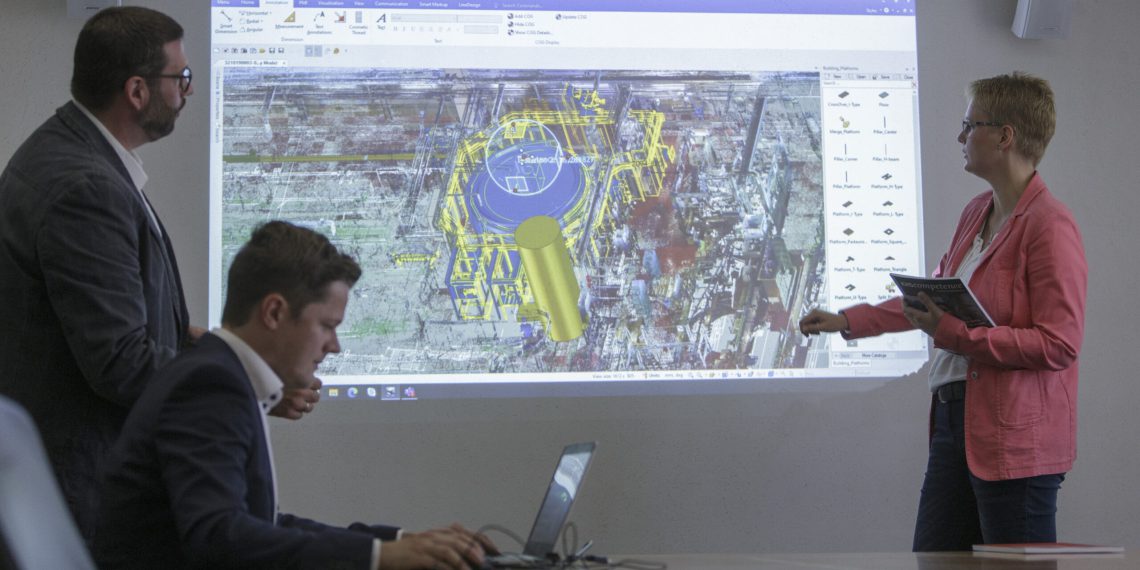

Zur wei­te­ren Erhö­hung der Pla­nungs­si­cher­heit bie­tet KHS Laser­scans an, die dank der neu­en Soft­ware unkom­pli­ziert zu inte­grie­ren sind. Dafür erfasst eine 360-Grad-Kame­ra auf einem Sta­tiv die ent­spre­chen­de Pro­duk­ti­ons­um­ge­bung foto­rea­lis­tisch und nahe­zu lücken­los. „Die­se ein­zel­nen Bil­der wer­den über­ein­an­der­ge­legt. Dar­aus ent­steht eine soge­nann­te Punk­te­wol­ke, die jede Geo­me­trie berück­sich­tigt. Inter­fe­ren­zen und stö­ren­de Ele­men­te wer­den zuver­läs­sig erkannt“, erklärt Bür­ger. Vor allem bei der Inte­gra­ti­on neu­er Anla­gen in Gebäu­de­tei­le mit vor­han­de­nen Lini­en ist dies von Vor­teil, da mög­li­che Kol­li­sio­nen mit bestehen­dem Equip­ment ver­mie­den werden.

3D-Model­le für wei­te­re Pro­zes­se
Der Ein­satz von 3D-Model­len ist dar­über hin­aus für wei­te­re Pro­zes­se hilf­reich. Laut Bür­ger fra­gen Kun­den ver­mehrt nach geren­der­ten Bil­dern für die Anla­gen­vi­sua­li­sie­rung, um auf einem Pro­duk­ti­ons­mo­ni­tor Live­da­ten ihrer MES-Sys­te­me dar­stel­len und ver­ar­bei­ten zu kön­nen. „So lässt sich in Echt­zeit ver­fol­gen, was wo in der Linie pas­siert und wie hoch bei­spiels­wei­se der aktu­el­le Out­put ist. Die­se Bil­der kön­nen wir optio­nal zur Ver­fü­gung stel­len“, sagt Bür­ger. Gleich­zei­tig las­sen sich die 3D-Daten für das soge­nann­te Buil­ding Infor­ma­ti­on Model­ling (BIM) nut­zen. Es bezeich­net eine Arbeits­me­tho­de der ver­netz­ten Pla­nung, in der alle Gewer­ke – von den Gebäu­de­da­ten über Ver­roh­rung und Lüf­tungs­an­la­gen bis zur Ener­gie­ver­sor­gung und schließ­lich der Abfüll­li­nie – in einem Anla­gen­pla­nungs­mo­dell zusam­men­ge­fügt und dar­ge­stellt wer­den kön­nen. „Wir haben ent­spre­chen­de Erfah­run­gen in BIM-Pro­jek­ten. Die Reso­nanz etwa im Hin­blick auf die Daten­qua­li­tät war durch­weg posi­tiv. Unse­re optio­na­le Unter­stüt­zung beinhal­tet nicht nur die Bereit­stel­lung die­ser Daten in diver­sen Aus­tausch­for­ma­ten, son­dern auch die Teil­nah­me an regel­mä­ßi­gen BIM-Koor­di­na­ti­ons-Mee­tings“, so Bürger.

Eine wei­te­re Mög­lich­keit der frü­hen 3D-Pla­nung ist der Ein­satz mobi­ler VR-Bril­len. Laut Bür­ger sei dies beson­ders in engen Umge­bun­gen ein Vor­teil, da auf die­se Wei­se dar­ge­stellt wird, wo und wie sich Bedie­ner zwi­schen den Maschi­nen bewe­gen kön­nen: „Die VR-Simu­la­ti­on hilft dabei, kom­ple­xe Inhal­te noch ein­fa­cher zugäng­lich zu machen und anschau­lich zu visua­li­sie­ren. Wir suchen bis Ende des Jah­res Pro­to­ty­pen­kun­den, mit denen wir die­se Art der Visua­li­sie­rung in kon­kre­ten Ange­bots­pla­nun­gen tes­ten und deren Nut­zen ‚am leben­den Objekt‘ prä­sen­tie­ren können.“

Nach Ansicht von Bür­ger setzt die 3D-Anla­gen­pla­nung von KHS der­zeit Maß­stä­be auf dem Markt: „Wir gehen gemein­sam mit unse­ren Kun­den den Weg in die Zukunft. Das bis­he­ri­ge Feed­back ist durch­weg positiv.“
