Dop­pel­te Sicher­heit in einem Sub­sea-Com­pres­si­on System

Zwei Gas­ana­ly­sa­to­ren von Michell Instru­ments wer­den aus Sicher­heits­aspek­ten als Bestand­teil eines Sub­sea Pro­cess Inter­ven­ti­on Sys­tem (SPIS) eingesetzt.

Bis­her wur­den die Gas Kom­pres­so­ren auf exis­tie­ren­den Platt­for­men instal­liert oder neue bemann­te Platt­for­men muss­ten errich­tet wer­den. Eine neue kos­ten­ef­fek­ti­ve Alter­na­ti­ve könn­te die Instal­la­ti­on von Sub­sea-Com­pres­si­on-Sys­te­men auf dem Mee­res­bo­den sein, nahe an den Well­heads, für ver­bes­ser­te Aus­beu­te bei redu­zier­ten Kos­ten und Kapitaleinsatz.

Die Ana­ly­sa­to­ren von Michell wer­den im Rah­men eines Rec­laim-Tank-Sys­tems instal­liert, wel­ches flüs­si­ge Koh­len­was­ser­stoff-Rück­stän­de und Monoe­thy­len­gly­kol (MEG) zur Wei­ter­ver­ar­bei­tung sam­melt und bei der Abgas­ent­sor­gung an die Atmo­sphä­re ver­wen­det wird. Um Explo­si­ons­ri­si­ken aus­zu­schlie­ßen wird der Tank­be­häl­ter mit Stick­stoff als Blan­ket­gas beauf­schlagt. Die Ana­ly­sa­to­ren wer­den hier­bei zur Über­wa­chung der Stick­stoff­schicht genutzt, um Spu­ren von Sauer­stoff und Methan online zu mes­sen und so im Ernst­fall Alarm zu schlagen.

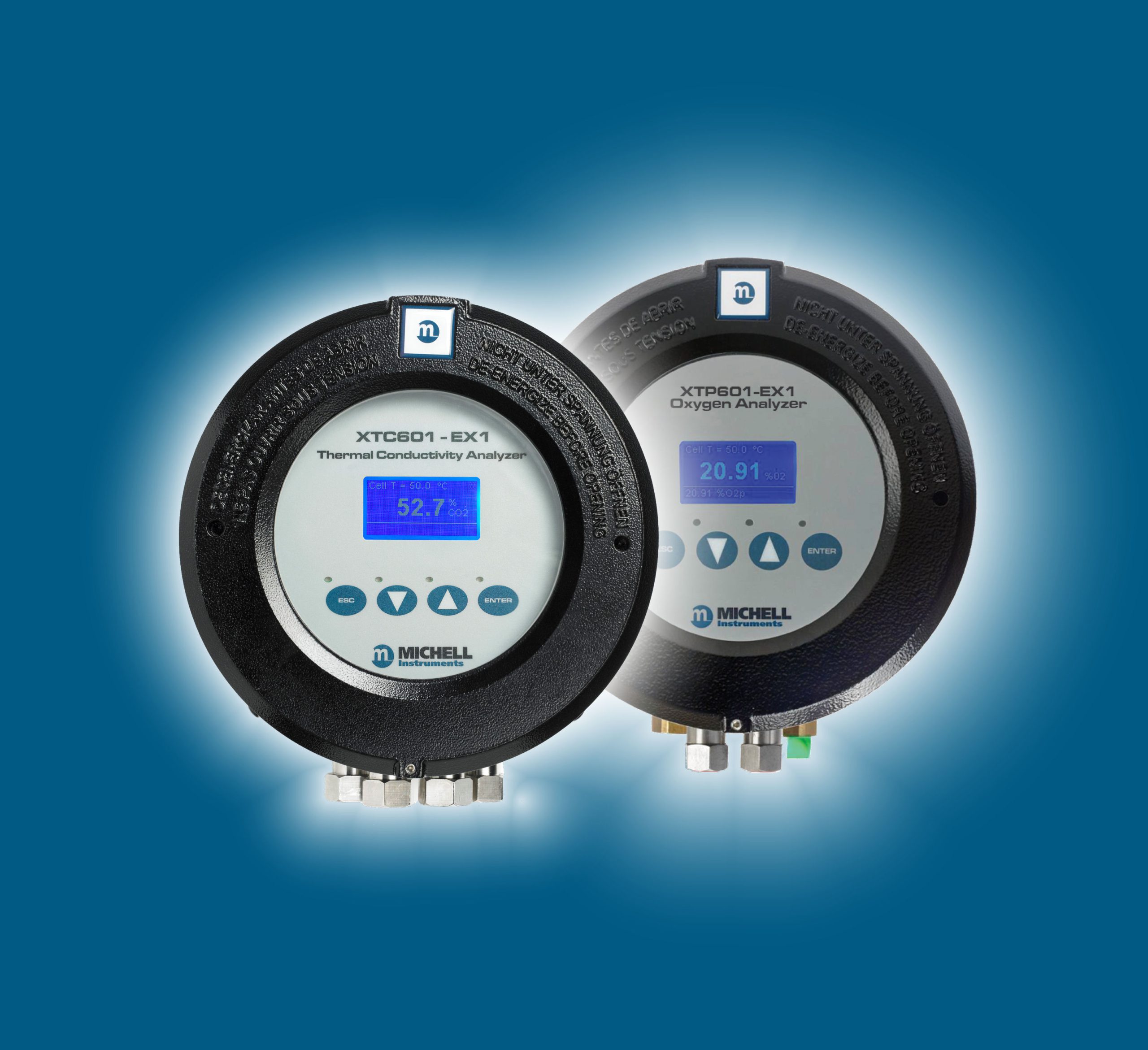

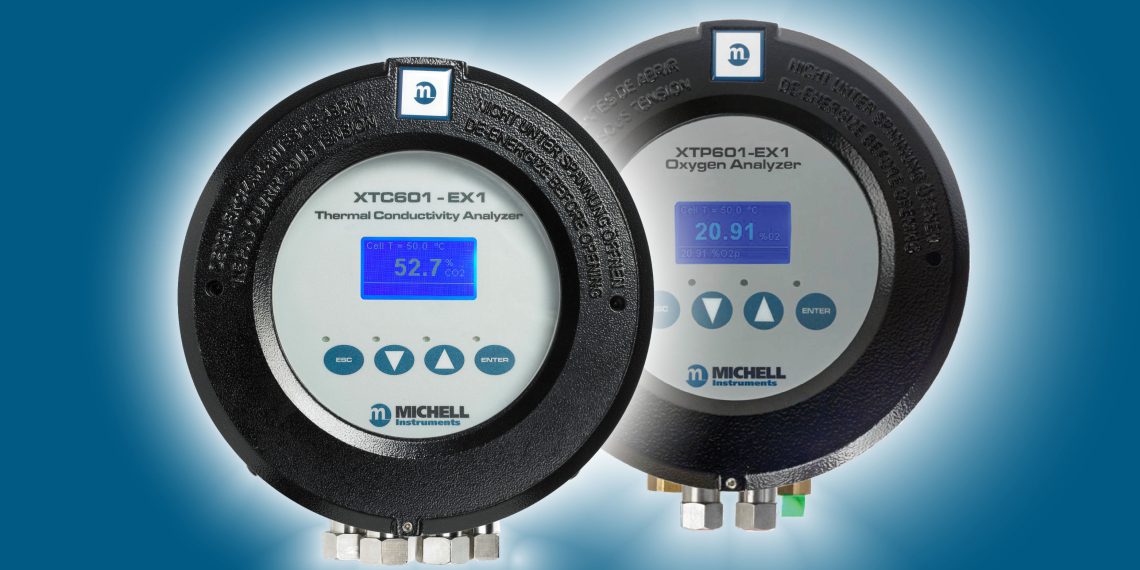

Das Ziel des Kun­den ist eine 100%ige Atmo­sphä­re von Stick­stoff im Tank, daher ist eine prä­zi­se Mes­sung und die Fähig­keit, bereits kleins­te Spu­ren zu erken­nen, aus­schlag­ge­bend. Der XTP601 Sauer­stoff­ana­ly­sa­tor ver­fügt über eine Genau­ig­keit von 0.02% O₂ und ist in der Lage Sauer­stoff­kon­zen­tra­tio­nen bereits im ppm (parts per mil­li­on) Bereich zu detektieren.

Der XTC601 Binär­gas Ana­ly­sa­tor nutzt die Tech­no­lo­gie der ther­mi­schen Leit­fä­hig­keit, um ein Gas in einem ande­ren Hin­ter­grund­gas zu mes­sen – in die­sem Fall Methan im Hin­ter­grund­gas Stick­stoff. Mit einer Genau­ig­keit von 2% des Mess­be­reichs und einem äußerst sta­bi­len und robus­ten Sen­sor bie­tet er eine ver­läss­li­che Per­for­mance über einen lan­gen Zeitraum.

Bei­de Ana­ly­sa­to­ren basie­ren auf sich nicht ver­brau­chen­den Sen­sor-Tech­no­lo­gien und besit­zen kei­ner­lei beweg­li­che Tei­le. Dadurch wird nicht nur der War­tungs­auf­wand sehr mini­mal gehal­ten, son­dern auch die zuver­läs­si­ge Anwen­dung in der rau­en Unter­was­ser-Umge­bung sichergestellt.

Zudem ver­fü­gen die Ana­ly­sa­to­ren über ATEX, IECEx, TC TR Ex und CSA Zer­ti­fi­zie­run­gen und sind damit für den welt­wei­ten Ein­satz in gefähr­de­ten Berei­chen zugelassen.
