Die welt­weit kleins­te frei pro­gram­mier­ba­re Zeilenkamera

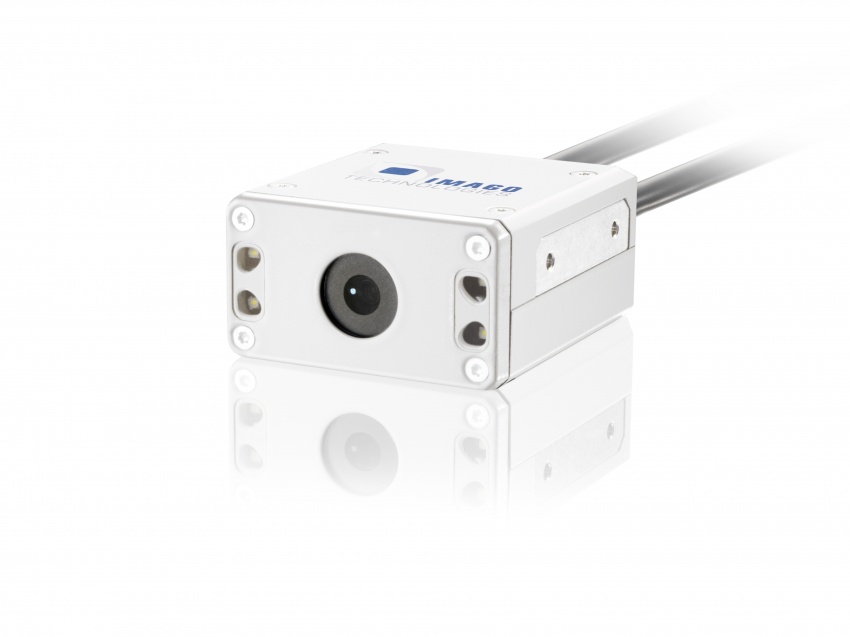

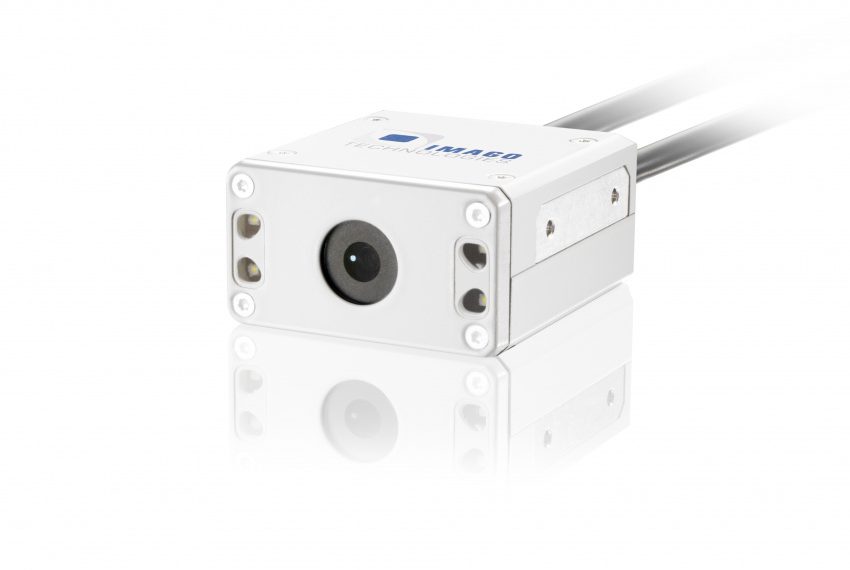

In vie­len Maschi­nen ist der Platz für die Inte­gra­ti­on von Bild­ver­ar­bei­tungs­sys­te­men begrenzt. Das smar­te Embed­ded-Zei­len­ka­me­ra­sys­tem Visi­on Sen­sor LM von Ima­go Tech­no­lo­gies bie­tet für die­ses Pro­blem eine Lösung, das mit Abmes­sun­gen von nur 45 × 25 Mil­li­me­ter und einer Tie­fe von 54 Mil­li­me­ter kom­pakt ist. In die­sem kom­pri­mier­ten For­mat sind alle not­wen­di­gen Kom­po­nen­ten für die Imple­men­tie­rung eines leis­tungs­fä­hi­gen Zei­len-Bild­ver­ar­bei­tungs­sys­te­men inte­griert. Der Visi­on Sen­sor LM ver­eint Zei­len­scan-Tech­no­lo­gie mit den Vor­tei­len einer frei pro­gram­mier­ba­ren Mini-Smart-Kame­ra. Im Form­fak­tor einer Streich­holz­schach­tel befin­det sich ein kom­plet­tes Zeilenkamerasystem.
Die Indus­trie­ka­me­ra lässt dem Anwen­der die Frei­heit, das Sys­tem an sei­ne Anfor­de­run­gen anzu­pas­sen, indem er zwi­schen mono­chro­men oder far­bi­gen Zei­len­sen­so­ren mit Auf­lö­sun­gen von 1k oder 2k wäh­len kann. Den Quad-Core ARM-basier­ten Visi­on Sen­sor LM gibt es zudem mit S‑Mount oder C‑Mount Objek­ti­ven. Dank der frei­en Pro­gram­mier­bar­keit bie­tet der Visi­on Sen­sor LM eine gro­ße Fle­xi­bi­li­tät in unter­schied­li­chen Berei­chen. Er ist nicht, wie bei Sys­te­men ande­rer Her­stel­ler, nur für bestimm­te Auf­ga­ben kon­zi­piert und dar­auf beschränkt.
Die Kame­ra bie­tet zwei Mög­lich­kei­ten der Ent­wick­lung von Zei­len­an­wen­dun­gen: Die klas­si­sche Vari­an­te läuft unter Linux, selbst­ver­ständ­lich kön­nen Third Par­ty Libra­ries inte­griert wer­den (haus­ei­ge­ne, Hal­con, Open­CV…). Alter­na­tiv wer­den Anwen­dun­gen mit dem Ima­go Tool Vie­wIT ent­wi­ckelt. Das Frame­work über­nimmt auto­ma­tisch alle grund­le­gen­den Bild­ver­ar­bei­tungs­funk­tio­nen wie Bild­auf­nah­me, I/O‑Handling und vie­le ande­re Auf­ga­ben, sodass sich Ent­wick­ler voll auf die Lösung der eigent­li­chen Bild­ver­ar­bei­tungs­auf­ga­be kon­zen­trie­ren können.
Auf­grund ihrer Fle­xi­bi­li­tät und ihres Leis­tungs­um­fangs bie­tet sich die Smart Kame­ra Visi­on Sen­sor LM an, um End­los­ma­te­ria­li­en in der indus­tri­el­len Pro­duk­ti­on auf Feh­ler zu über­prü­fen. Die­se “end­lo­sen” Mate­ria­li­en fin­den sich zum Bei­spiel als Ble­che in Walz­wer­ken, als Tape­ten, als Innen­aus­stat­tun­gen für Kraft­fahr­zeu­ge aus Leder und in vie­len ande­ren Erschei­nungs­for­men. Auch in der Ver­pa­ckungs- und Logis­tik­in­dus­trie sind Lini­en­scan-basier­te Code­le­ser eine gän­gi­ge Tech­no­lo­gie, um Objek­te in sehr unter­schied­li­chen Grö­ßen zu prü­fen. Auch in der Druck­in­dus­trie kom­men Zei­len­ka­me­ra­sys­te­me wie der Visi­on Sen­sor LM zum Ein­satz, indem er Eck­punk­te, Far­ben und ande­re Merk­ma­le der Druck­pro­duk­te zuver­läs­sig überprüft.
