Die neu­es­te Genera­ti­on von Rohrverschraubungen

Schwer Fit­tings bie­tet mit sei­ner neu­en, eige­nen und paten­tier­ten Edel­stahl-Ver­schrau­bung ein ech­tes High­light an: Die neu­es­te Genera­ti­on „Dich­tig­keit“ durch Mate­ri­al­gleich­heit von Dich­tung und Flansch­ver­bin­dung. Mit den vie­len Vor­tei­len erschlie­ßen sich der Zero­Con-Ver­schrau­bung vie­le bran­chen­über­grei­fen­de Anwen­dun­gen. Alle Kom­po­nen­ten wer­den in den eige­nen Schwer-Fit­tings-Fer­ti­gungs­be­trie­ben auf spe­zi­el­len Maschi­nen hergestellt.

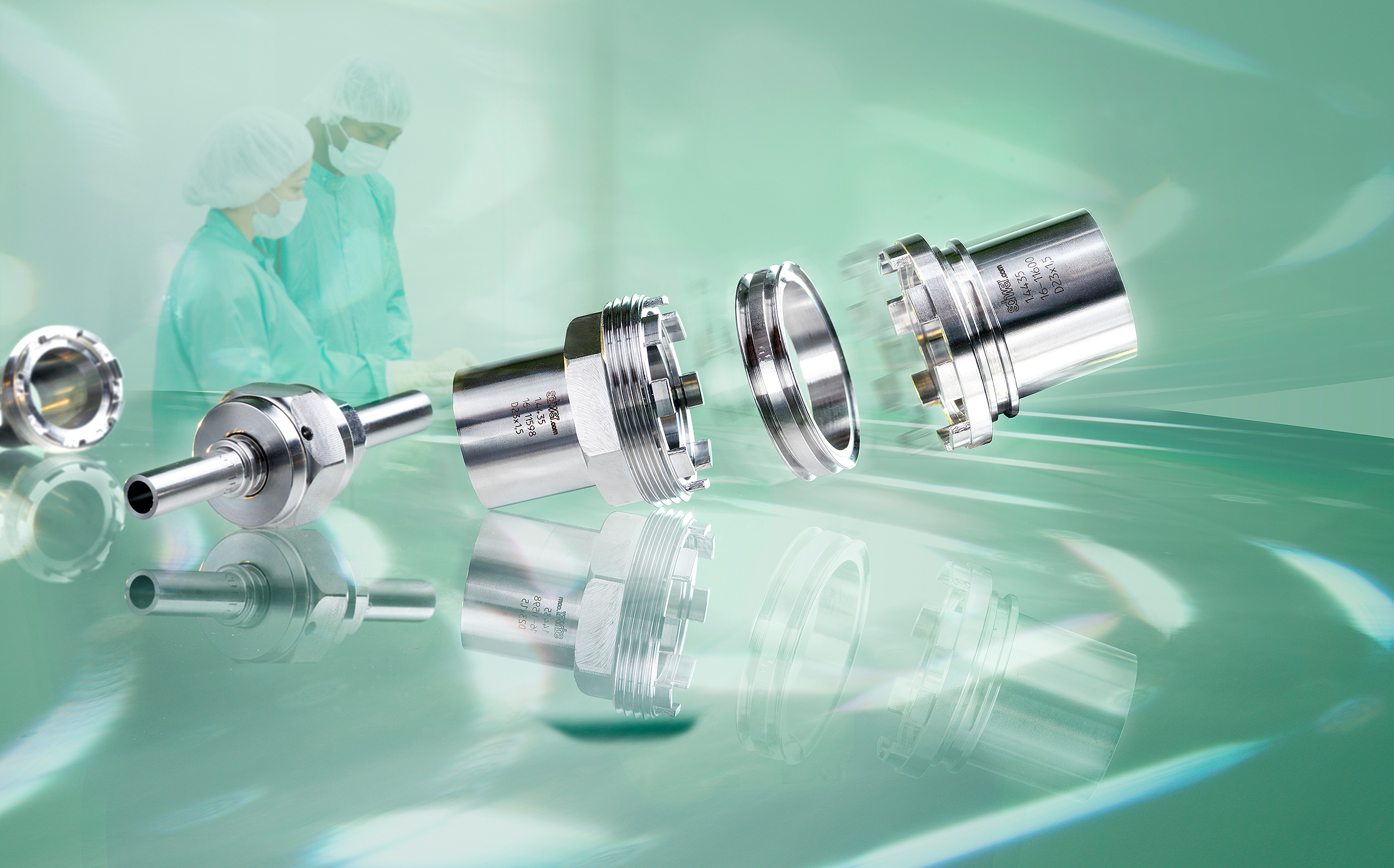

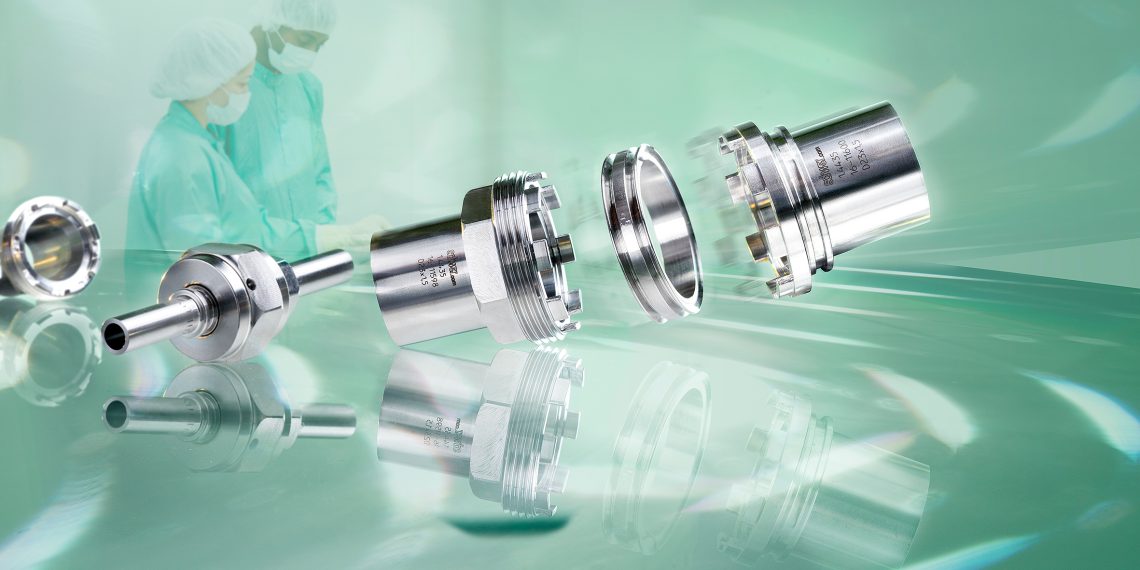

Die Ver­schrau­bung besteht im Auf­bau aus drei Tei­len: einem Gewin­de­stut­zen, einem Ein­le­ge­teil sowie einem metal­li­schen spe­zi­el­len Dicht­ring. Durch die­sen metal­li­schen Dicht­ring ist die Ver­bin­dung mit Heiß­dampf pro­blem­los ste­ri­li­sier­bar und wesent­lich bestän­di­ger gegen aggres­si­ve Medi­en als Weich­dich­tun­gen. Sie ist tem­pe­ra­tur­sta­bil von ‑273° C bis +450° C und unemp­find­lich gegen­über Umwelt­ein­flüs­sen (z.B. auch gegen­über Salzwasser).

Die Zero­Con Ver­schrau­bung erfüllt die höchs­ten Rein­heits­stan­dards und ist kom­plett aus Edel­stahl mit der Edel­stahl-Werk­stoff-Nr. 1.4435 gefer­tigt, mit einer Ober­flä­chen-Rau­ig­keit innen von Ra ≤ 0,4 µm. Die Mut­tern mit Innen­ge­win­de sind ab 3/4 Zoll innenversilbert.
Die Ober­flä­chen­be­hand­lung redu­ziert die Rei­bung im Schraub­vor­gang und ermög­licht dadurch die ord­nungs­ge­mä­ße Mon­ta­ge. Die Schweiß­an­sät­ze sind zum Orbi­tal­schwei­ßen vor­be­rei­tet. Als Abmes­sun­gen ste­hen die DIN, ISO und INCH-Rei­hen zur Verfügung

Die neue Zero­Con-Ver­schrau­bung bie­tet kei­ne Mög­lich­keit der Abla­ge­run­gen bzw. Bil­dung von Kul­tu­ren oder eines Bak­te­ri­en­films, ist 100 % ste­ri­li­sier­bar und durch Mate­ri­al­gleich­heit abso­lut dicht. Der Abstand zwi­schen Dicht­ring und Anschluß­stück beträgt maxi­mal 10–25 µm. Die kleins­ten Lebe­we­sen wie Pilz­spo­ren besit­zen einen Durch­mes­ser von 3 µm. Das Ergeb­nis des Bak­te­ri­en­tests mit einem unab­hän­gi­gen Insti­tut zeigt, dass Zero­Con die Ansamm­lung jeg­li­cher Bak­te­ri­en und kleins­ten Lebe­we­sen im medi­en­be­rüh­ren­den Rohr­in­ne­ren ver­hin­dert. Eine per­fek­te Phar­masper­re und dadurch kei­ne Keim­an­samm­lung durch das asep­ti­sches Design. Für ultra­hoch­rei­ne Anwen­dun­gen sind alle Anschlußstücke, Dicht­rin­ge und Mut­tern bei Bedarf elek­tro­po­liert und mit Reinst­was­ser endgespült erhält­lich, um die Ein­satz­be­din­gun­gen im Reinst­raum und mit Reinst­me­di­en zu erfüllen.

Die robus­te und den­noch fei­ne und kom­pak­te Ver­bin­dung ist geeig­net für Anwen­dun­gen unter Hoch­druck, kri­ti­schem Vaku­um bzw. Ultra­hoch­va­ku­um und extre­men Tem­pe­ra­tur­be­din­gun­gen, wie sie z.B. in der Chemie‑, Pharma‑, Bio­in­dus­trie, Rein­raum­tech­nik, Halb­lei­ter­indus­trie, Lebens­mit­tel­in­dus­trie, Vaku­um­tech­nik, Lack­in­dus­trie, Flu­id­tech­nik, Off­shore, im Anla­gen­bau und vie­len wei­te­ren Bran­chen vor­kom­men. Der Heli­um­leck­test weist im Vaku­um eine abso­lu­te Dicht­heit nach. Mit dem der­zei­ti­gen Stand der Mess­tech­nik wird eine Leck­ra­te von ≤ 10–12 mbar (!) ermit­telt. Sie ist auch im Ex-Bereich einsetzbar.

Sie ist tur­bu­len­zen­frei und bie­tet kei­ne Beein­träch­ti­gung der Strö­mung sowie kei­ne Ver­un­rei­ni­gung des Pro­zess­me­di­ums durch Mate­ri­al­aus­ga­sung. Auf­grund des durch­gän­gi­gen und glat­ten Durch­gangs im Innern ist die Ver­schrau­bung molch­bar. Focus in Details: der Dicht­ring ist exakt auf die Boh­rung des ver­wen­de­ten Roh­res ange­passt. Ent­spre­chen­de hoch­wer­ti­ge Roh­re mit den gän­gi­gen Abmes­sun­gen ste­hen eben­falls im Pro­dukt­port­fo­lio von Schwer Fit­tings. Eine ein­fa­che und schnel­le Dichtheitsprüfung (im ein­ge­bau­ten Zustand) wird durch spe­zi­ell dafür vor­ge­se­he­ne Leck­such­boh­run­gen in der Mut­ter ermög­licht. Die Ver­dreh­si­che­rung ver­hin­dert durch Form­schlüs­sig­keit das Ein­wir­ken von äuße­ren Kräf­ten und Momen­ten, es ist kein Lösen der Ver­bin­dung durch Tor­si­ons­kräf­te mög­lich. Zero­Con ist selbst­zen­trie­rend mit End­an­schlag. Die Ver­schrau­bung ist im Hand­ling sehr ein­fach: schnel­le, ein­fa­che Instal­la­ti­on und Demon­ta­ge ohne die Gefahr der Beschä­di­gung durch zu hoher Anzugs­dreh­mo­men­te. Es fal­len kei­ne Instand­hal­tungs­ar­bei­ten an. Ein leich­ter Umstieg auf ande­re Abmes­sungs­rei­hen ist mög­lich. Das Abnahmeprüfzeugnis 3.1 nach DIN EN 10204 ist erhält­lich, da sämt­li­che Tei­le mit einer Prüf­num­mer gekenn­zeich­net sind.

Die Pro­dukt­li­nie Zero­Con ergänzt die bestehen­den Instru­men­ta­ti­on-Berei­che Cli­no (Asep­tik Ver­bin­dun­gen) und Ecotu­be. Schwer Fit­tings bie­tet als Edel­stahl-Spe­zia­list in sei­nem Pro­dukt­port­fo­lio aus­schließ­lich Edel­stahl Rohr- und Schlauch­ver­bin­dun­gen sowie Arma­tu­ren und Ven­ti­le an. Alle Pro­duk­te sind im eShop unter www.schwer.com bestellbar.
