Die kleins­te Sicher­heits­licht­schran­ke der Welt mit inte­grier­ter Auswertung

Die neu­en Sicher­heits­licht­schran­ken der Bau­rei­he SLB 240/440/450 haben eine inte­grier­te Aus­wer­tung  und zeich­nen sich durch eine extrem klei­ne Bau­form aus. So las­sen sich die SLB 240/440 mit Kabel­an­schluss mit den Maßen BHL 28x32x72 mm oder mit Ste­cker­an­schluss (BHL 28x32x91 mm) bequem in sehr beeng­te Ein­bau­räu­me inte­grie­ren und kön­nen auch bei knap­pen Platz­ver­hält­nis­sen ein­fach und schnell mon­tiert wer­den. Bei­de Model­le ver­fü­gen über eine Reich­wei­te von 15 Meter, wäh­rend die SLB 450 (Maße DL 49x126 mm) eine Reich­wei­te von bis zu 75 Meter erreicht.

Die Ein­strahl-Sicher­heits­licht­schran­ken eig­nen sich ins­be­son­de­re für die Absi­che­rung klei­ne­rer Gefah­ren­stel­len – wie etwa Maschi­nen mit klei­nen Öff­nun­gen oder Schlit­zen, bei­spiels­wei­se bei Papier­druck­ma­schi­nen: Hier wird das Bedien­per­so­nal zuver­läs­sig geschützt, indem jede Unter­bre­chung des Licht­strahls ein Signal zur siche­ren Abschal­tung der gefahr­brin­gen­den Bewe­gung der Maschi­ne auslöst.

Ein wesent­li­cher Vor­teil der Bau­rei­he SLB 240/440/450: Sie ist für ver­schie­dens­te Anwen­dun­gen in den Berei­chen Bear­bei­tungs­cen­ter für Mon­ta­ge-/Hand­ha­bung sowie in der Holz‑, Papier- und Druck­in­dus­trie, Hoch­re­gal­la­ger oder Ver­pa­ckungs­ma­schi­nen einsetzbar.

Alle SLB-Licht­schran­ken ver­fü­gen über siche­re Halb­lei­ter­aus­gän­ge (2 x PNP) und kön­nen ohne eine exter­ne Sicher­heits­aus­wer­tung direkt in den Sicher­heits­kreis ein­be­zo­gen wer­den. Die neue Pro­dukt­fa­mi­lie erfüllt gemäß IEC 61496 die Anfor­de­run­gen für alle Appli­ka­tio­nen nach Typ 2 oder Typ 4. Sie die­nen aber auch dem Pro­zess­schutz, bei­spiels­wei­se in Hoch­re­gal­la­gern, wo beim auto­no­men Trans­port ver­pack­ter Pro­duk­te mit­hil­fe von Objekt­er­ken­nung und Höhen­er­fas­sung Abwei­chun­gen von vor­de­fi­nier­ten Posi­tio­nen erkannt und so Kol­li­sio­nen und Beschä­di­gun­gen ver­hin­dert werden.

Die Aus­füh­rung SLB 450, die Zugangs­be­rei­che bis zu 75 Meter über­wacht, ist zudem optio­nal mit einer inte­grier­ten Hei­zung aus­ge­stat­tet und für den Ein­satz bei hohen Minus­gra­den (bis zu –30° Cel­si­us) geeig­net. Sie ist des­halb im Außen­be­reich ver­wend­bar, zum Bei­spiel in der Holz- oder Zement­in­dus­trie, in Kies­gru­ben oder im Hafenbereich.

Alle Aus­füh­run­gen ver­fü­gen über eine visu­el­le Ein­richt­hil­fe, wel­che die Inbe­trieb­nah­me erheb­lich ver­ein­facht. Dar­über hin­aus sind sie mit einer 4‑fach-Kodie­rungs­stu­fe aus­ge­stat­tet, sodass bei Ver­wen­dung meh­re­rer Licht­schran­ken an einer Appli­ka­ti­on bis zu vier Sen­sor­paa­re in einer Rich­tung ohne eine gegen­sei­ti­ge Beein­flus­sung betrie­ben wer­den kön­nen. Die Para­me­trie­rung erfolgt ohne Hilfs­mit­tel wie PC oder Inbe­trieb­nah­me­sys­te­me, ein­fach nur mit einem Befehls­ge­rät, wie etwa einem Tas­ter. Für den Betrieb ste­hen die Betriebs­ar­ten Ein­rich­ten, Auto­ma­tik- oder Wie­der­an­lauf sowie ein Dia­gno­se­mo­de zur Verfügung.

„Mit der Ent­wick­lung der neu­en SLB- Bau­rei­he kom­plet­tie­ren wir unse­re Pro­dukt­pa­let­te an opto­elek­tro­ni­schen Schutz­ein­rich­tun­gen. Je nach Grö­ße und Kom­ple­xi­tät des Gefah­ren­be­reichs kann der Kun­de zwi­schen Licht­schran­ken der SLB-Bau­rei­he, mehr­strah­li­gen SLG-Licht­schran­ken oder Licht­vor­hän­gen der Pro­dukt­fa­mi­lie SLC wäh­len“, erklärt Klaus Schus­ter der Pro­dukt­ver­ant­wort­li­che für siche­re Opto­elek­tro­nik bei Schmer­sal. „Die­se opto­elek­tro­ni­schen Bau­rei­hen kön­nen dann je nach Anwen­dungs­fall mit Sicher­heits­re­lais­bau­stei­nen, Sicher­heits­steue­run­gen oder AS-i-Sys­tem­kom­po­nen­ten kom­bi­niert wer­den. Auf die­se Wei­se kön­nen wir unse­ren Kun­den kom­plet­te Sicher­heits­sys­te­me bie­ten, maß­ge­schnei­der­te Lösun­gen, die ganz auf die Anfor­de­run­gen der jewei­li­gen Appli­ka­ti­on zuge­schnit­ten sind.“

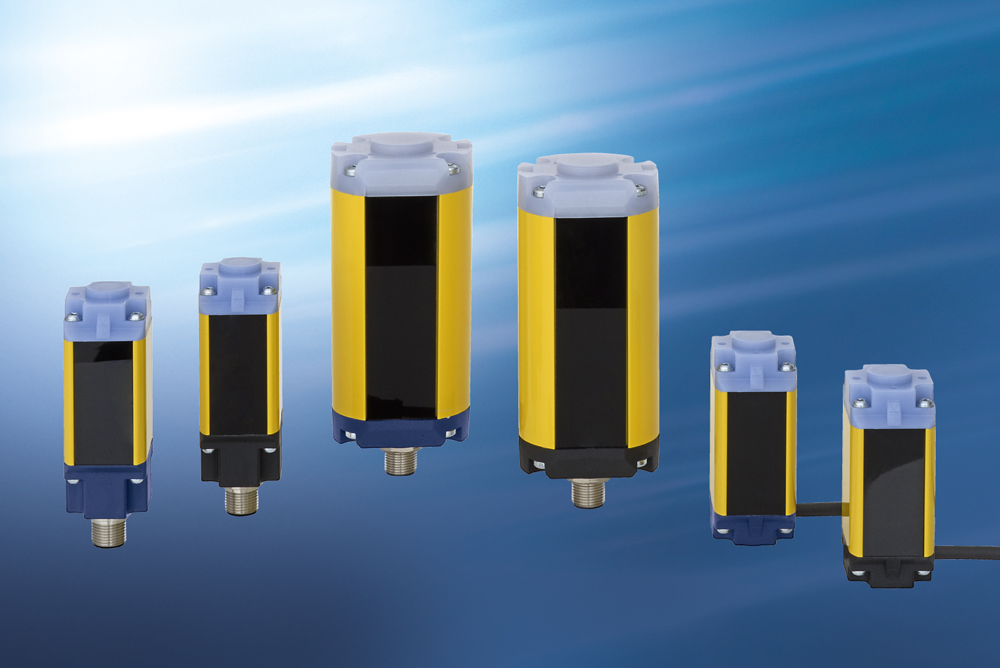

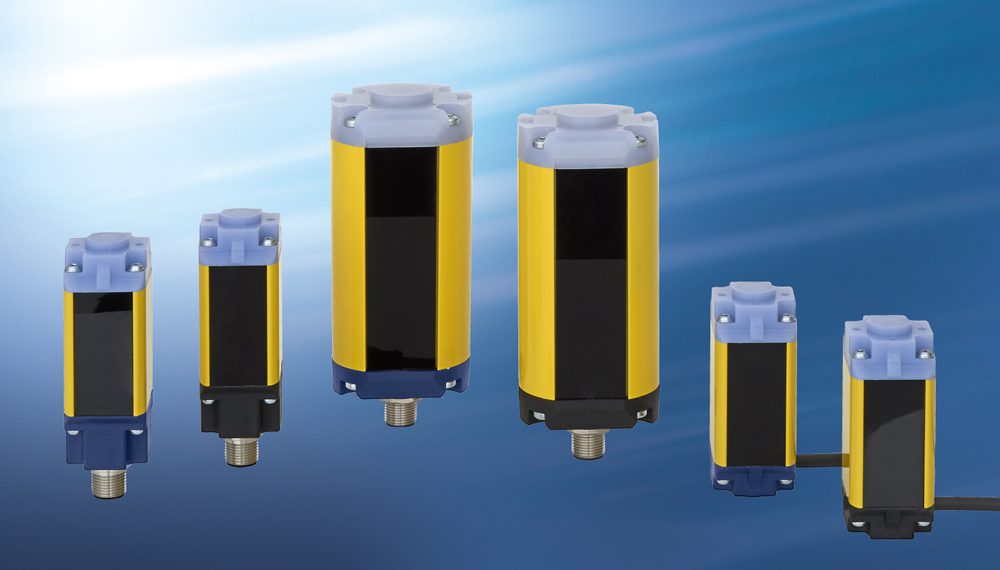

Die neu­en Sicher­heits­licht­schran­ken der Bau­rei­he SLB 240/440/450 mit inte­grier­ter Aus­wer­tung zeich­nen sich durch eine extrem klei­ne Bau­form aus.
