Bes­ter Rund­um­schutz in auto­ma­ti­sier­ten Prozessen

Der wach­sen­de Auto­ma­ti­sie­rungs­grad in der Indus­trie führt zu mehr Ver­ka­be­lungs­auf­wand und ver­zweig­ten Kabel­stre­cken, bei denen auch klei­ne Kabel­vo­lu­mi­na rund­um sicher und modi­fi­zier­bar ver­legt wer­den müs­sen. Dabei ver­drängt der PFLITSCH-Instal­la­ti­ons-Kanal PIK zuneh­mend die übli­chen Rohrinstallationen.

Die Kabel­in­stal­la­ti­on in Sta­pa-Roh­ren ist längst nicht mehr zeit­ge­mäß. Denn muss eine Ver­ka­be­lung nach­träg­lich ver­än­dert wer­den, ist das Durch­fä­deln durch ein Rohr umständ­lich. Bei kon­fek­tio­nier­ten Kabeln muss der Anwen­der zudem meist grö­ße­re Rohr­quer­schnit­te verbauen.

Der PFLITSCH PIK-Kanal aus hoch­wer­ti­gem Stahl­blech oder in Edel­stahl-Qua­li­tät räumt damit auf. Sein Kor­pus und Deckel bil­den ein ver­win­dungs­stei­fes und geschlos­se­nes Kanal­sys­tem, das sich auf der gesam­ten Stre­cken­füh­rung öff­nen lässt. Kabel sind also ein­fach ein­leg­bar. Spä­te­re Modi­fi­ka­tio­nen ver­lau­fen unpro­ble­ma­tisch, auch wenn die Kabel bereits mit Ste­ckern, Sen­so­ren oder ande­ren Bau­tei­len kon­fek­tio­niert sind.

Zehn Quer­schnit­te und jede Men­ge Formteile

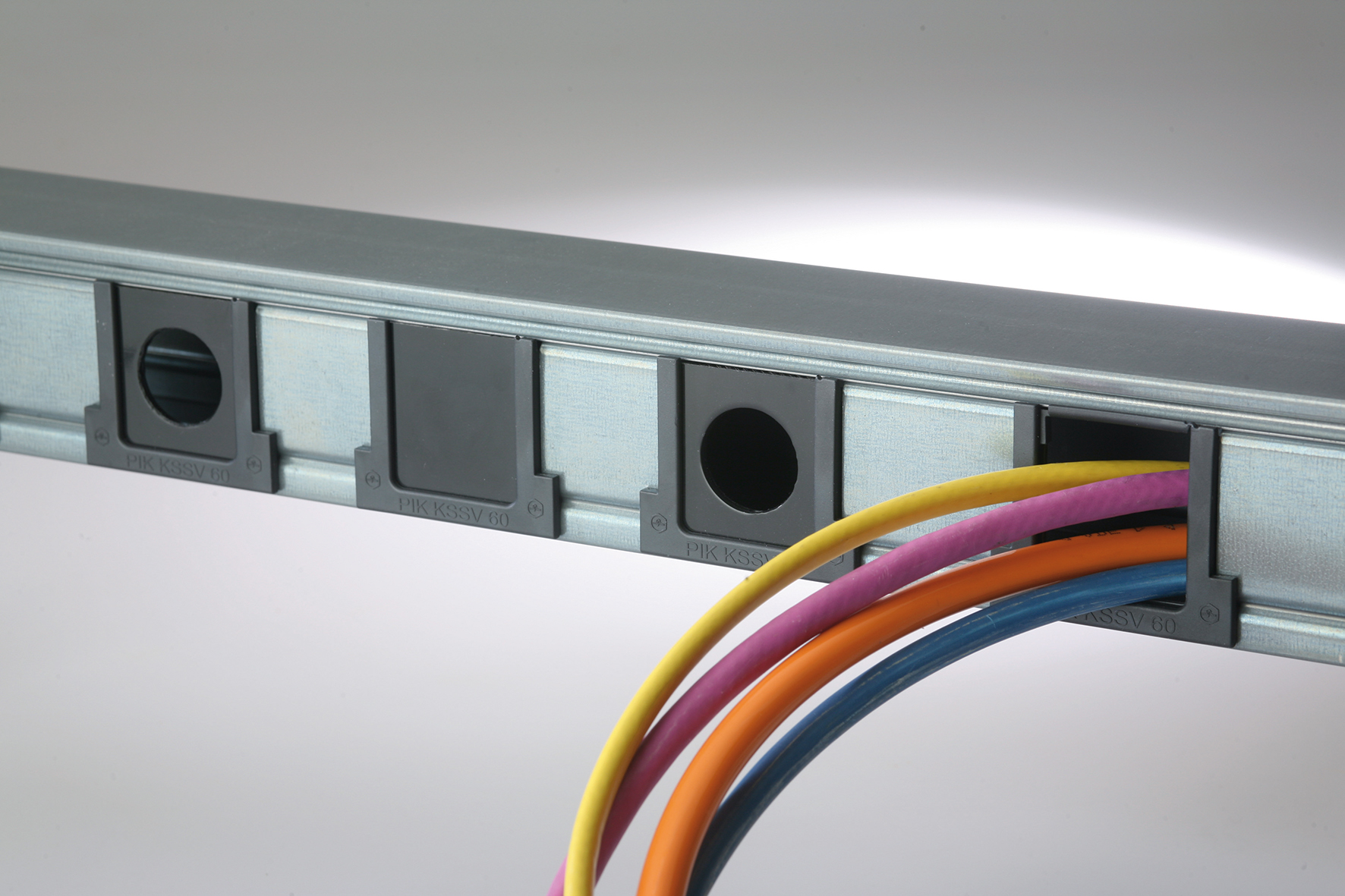

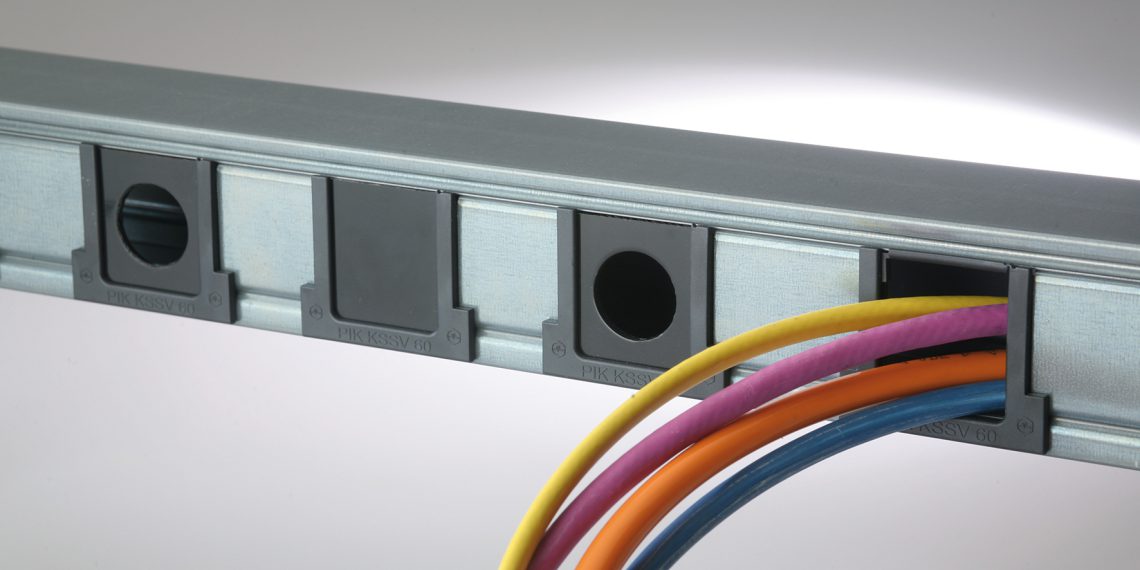

Der PIK-Kan­ten­schutz am Kana­len­de und den Aus­brü­chen, der grat­arm gefer­tig­te Kanal­kor­pus sowie spe­zi­el­le Win­kel­ver­bin­der sor­gen dafür, dass Kabel­män­tel selbst im vibrie­ren­den Umfeld nicht beschä­digt und Glas­fa­ser-Kabel im rich­ti­gen Win­kel ver­legt wer­den. Mit den zehn Quer­schnit­ten von 15 mm x 15 mm bis 200 mm x 60 mm bie­tet der PIK-Kanal in jeder Appli­ka­ti­on opti­ma­len Raum, um unter­schied­li­che Kabel­vo­lu­mi­na sicher und wirt­schaft­lich zu füh­ren. Win­kel- und T‑Stücke sowie Form­tei­le ermög­li­chen eine geschlos­se­ne Kabel­füh­rung im X‑Y-Z-Raum. Bei senk­rech­ter oder Über-Kopf-Mon­ta­ge ver­hin­dern Kabel­rück­hal­ter aus Feder­stahl, dass ein­ge­leg­te Lei­tun­gen aus dem geöff­ne­ten Kanal fal­len. Trenn­wän­de ermög­li­chen bei­spiels­wei­se die sepa­ra­te Ver­le­gung von Kup­fer- und Glasfaser-Leitungen.

Dank der Ver­zah­nungs­ver­bin­der, die im Kanal ein­ge­presst oder ver­schraubt wer­den, ergibt sich eine zuver­läs­si­ge Ver­bin­dung der Kanal­kom­po­nen­ten und ein siche­rer Poten­ti­al­aus­gleich. Die nach DIN VDE 0604/0606 gefor­der­ten Über­gangs­wi­der­stän­de wer­den dabei deut­lich unterschritten.

Ein­fa­che Mon­ta­ge auch per Clips­tech­nik oder Klebeband

Auch bei der Befes­ti­gung setzt der PIK Maß­stä­be: Vor­ge­stanz­te, defi­nier­te Lang­lö­cher erleich­tern bei der Schraub­mon­ta­ge das Aus­rich­ten und Befes­ti­gen des Kanal­kör­pers. Über prak­ti­sche Hal­te­klam­mern lässt sich der PIK noch ein­fa­cher mon­tie­ren. In der Werk­statt vor­ge­fer­tig­te Kanal­kon­fi­gu­ra­tio­nen wer­den am spä­te­ren Ein­bau­ort ein­fach und schnell ein­ge­clipst. Für beson­de­re Ein­satz­fäl­le hat PFLITSCH auch ein Hoch­leis­tungs­kle­be­band im Programm.

Der PIK-Kanal ent­spricht den aktu­el­len Sicher­heits­an­for­de­run­gen und EU-Nor­men und ist UL-zer­ti­fi­ziert. Über einen Ver­bin­der lässt er sich mit dem „gro­ßen Bru­der“, dem PFLITSCH-Indus­trie-Kanal sicher kom­bi­nie­ren. Den PIK gibt es aus hoch­wer­ti­gem Stahl­blech, ober­flä­chen­be­han­delt wahl­wei­se in den Aus­füh­run­gen verzinkt/blank, verzinkt/grundiert in RAL 7035 oder verzinkt/pulverbeschichtet in der RAL-Wunsch­far­be des Kun­den. Eben­so ver­füg­bar ist der Kanal in der Edel­stahl-Qua­li­tät 1.4301.

Schnell kon­fek­tio­niert mit Werk­zeu­gen und Maschinen

Mit prak­ti­sche Werk­zeu­gen, wirt­schaft­li­chen Klein­ma­schi­nen und einer bewähr­ten Befes­ti­gungs­tech­nik ist der PIK schnell kon­fi­gu­riert und sau­ber mon­tiert. Ob Aus­brü­che rea­li­sie­ren ist mit der PFLITSCH-Aus­klink-Ein­heit kein Pro­blem. Und die elek­tro­hy­drau­li­sche Maxi­Cut-Trenn­sche­re oder die hand­be­trie­be­ne PIK­Cut län­gen den PIK grat­arm in Sekun­den­schnel­le pas­send ab. Deckel­he­ber, Stanz­loch­zan­ge und Aus­klink­werk­zeu­ge machen das Kon­fek­tio­nie­ren spie­lend ein­fach. Für Anwen­der mit einem höhe­ren Kon­fek­ti­ons­be­darf rech­nen sich die­se Bear­bei­tungs­werk­zeu­ge in kür­zes­ter Zeit.

Natür­lich kann der PIK mit dem easy­Rou­te-Tool drei­di­men­sio­nal am CAD-Bild­schirm ein­fach, schnell und sicher pas­send zur spä­te­ren Ein­bau­si­tua­ti­on in der Anla­gen­um­ge­bung geplant wer­den. Auf Basis der Daten kon­fek­tio­niert PFLITSCH auf Wunsch ein­bau­fer­ti­ge Kanal­bau­grup­pen und lie­fert sie termingerecht.
