Aus­wer­te­ge­rä­te für Strömungswächter

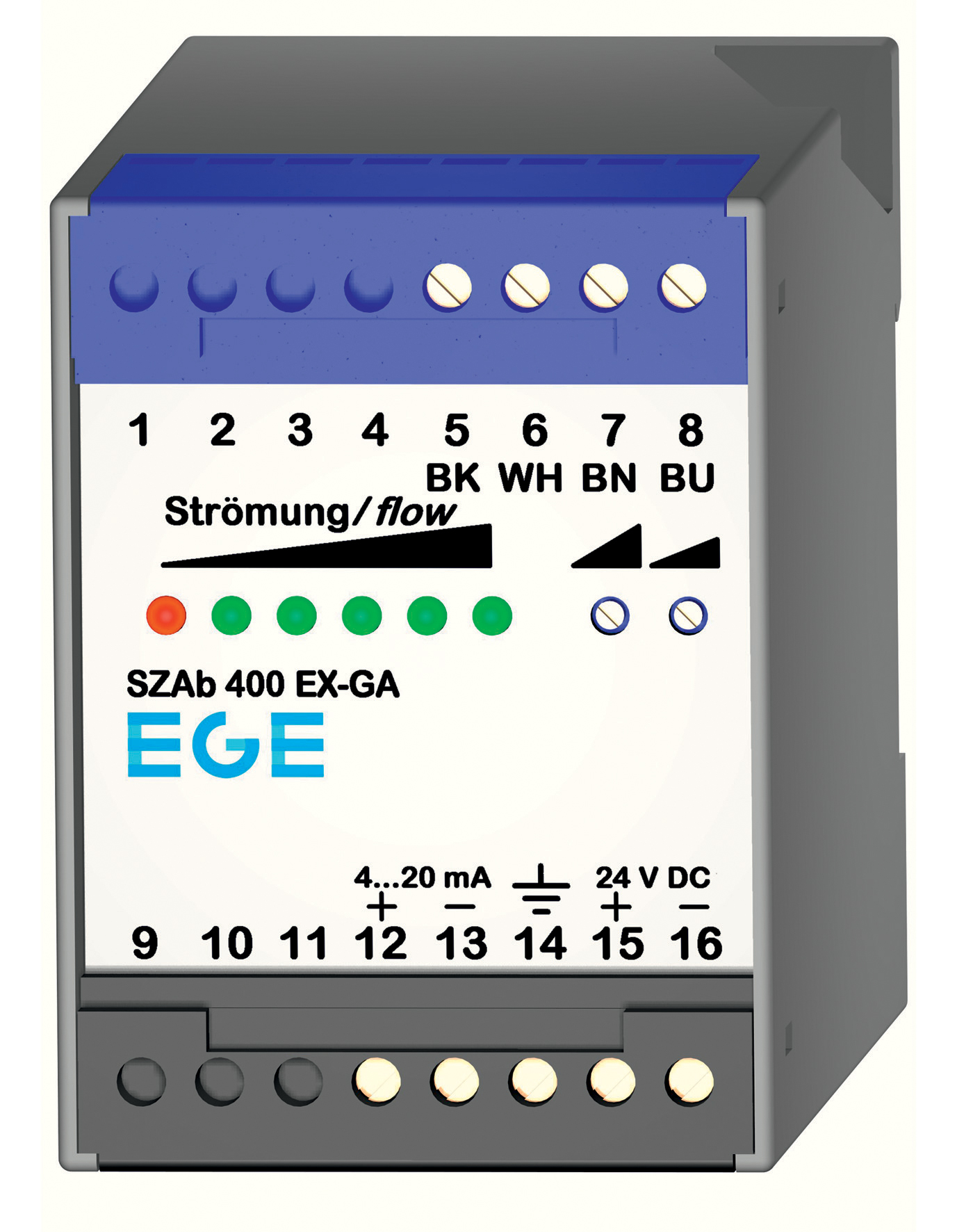

Die SZAb-Aus­wer­te­ge­rä­te von EGE für nach ATEX zer­ti­fi­zier­te Strö­mungs­wäch­ter der Bau­rei­hen ST und STS sind jetzt mit IECEx-Zulas­sung erhält­lich. Sie ver­fü­gen zur Spei­sung von Ex-Mess­füh­lern über einen eigen­si­che­ren, gal­va­nisch von Signal­aus­gang und Netz­ver­sor­gung getrenn­ten Strom­kreis und wer­den außer­halb des explo­si­ons­ge­fähr­de­ten Bereichs in einem Schalt­schrank installiert.

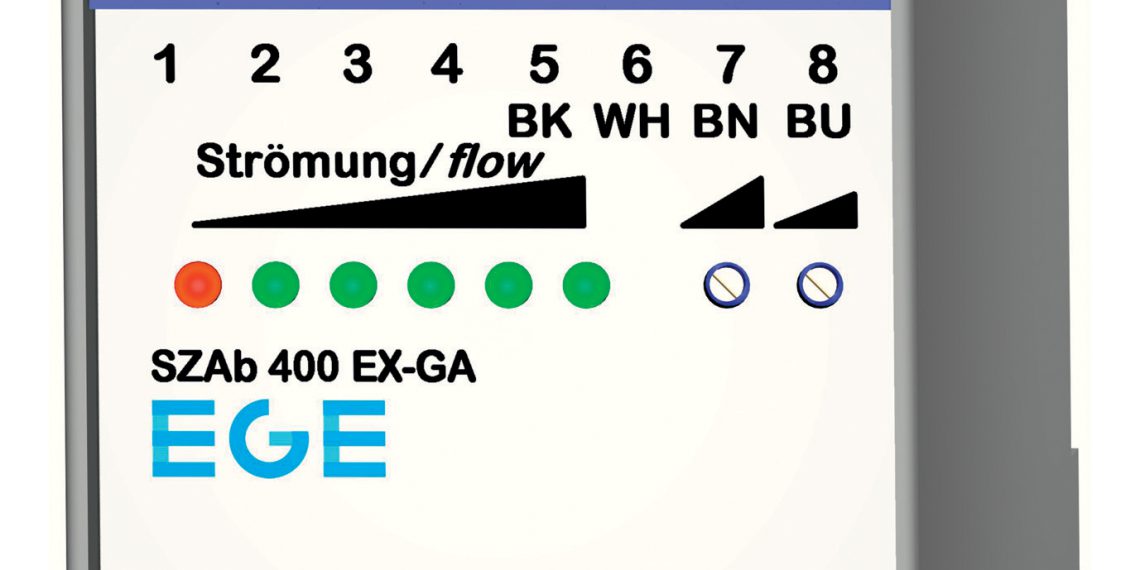

Zur anwen­dungs­ge­rech­ten Signal­be­reit­stel­lung ste­hen die Aus­wer­te­ge­rä­te in Vari­an­ten mit Relais- oder mit ana­lo­gem 4…20 mA-Aus­gang bereit. Bei den Ver­sio­nen mit Relais-Aus­gang lässt sich eine Aus­schalt­ver­zö­ge­rung bis zu 25 Sekun­den ein­stel­len. Die Ein­stel­lung des Grenz­wer­tes erfolgt bei allen Model­len ein­fach über ein Poten­zio­me­ter an der Gehäu­se­front. Eine mehr­far­bi­ge LED-Zei­le zeigt dabei die Strö­mungs­ten­denz an. Leuch­tet die rote LED, ist der vor­ein­ge­stell­te Grenz­wert unter­schrit­ten und der Schalt­aus­gang nicht aktiv. Die gel­be LED signa­li­siert, dass der Grenz­wert erreicht und der Aus­gang geschal­tet ist. Zusätz­lich stel­len vier grü­ne LEDs das rela­ti­ve Maß der Grenz­wert­über­schrei­tung dar. Zur Ver­mei­dung unbe­merk­ter Defek­te ver­fü­gen die Aus­wer­te­ge­rä­te über eine Kabel­bruch- und Kurz­schlus­s­über­wa­chung. Die Aus­füh­rung mit Ana­log­aus­gang ist für den Anschluss an 24 V DC aus­ge­legt, die Vari­an­ten mit Relais­aus­gang sind auch für 230 V AC und 115 V AC erhältlich.
