Abgas­wär­me­rück­ge­win­nung auf engs­tem Raum

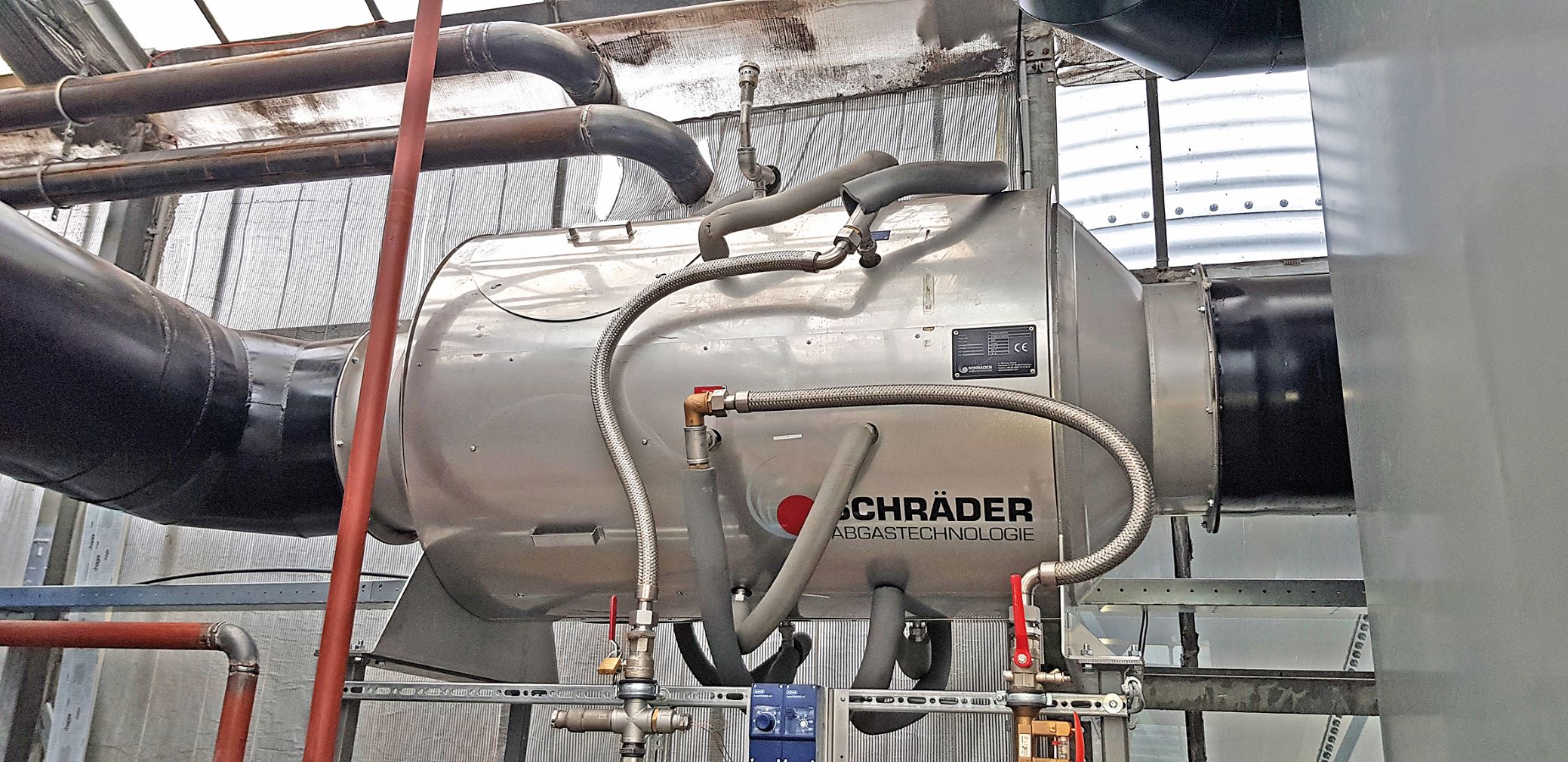

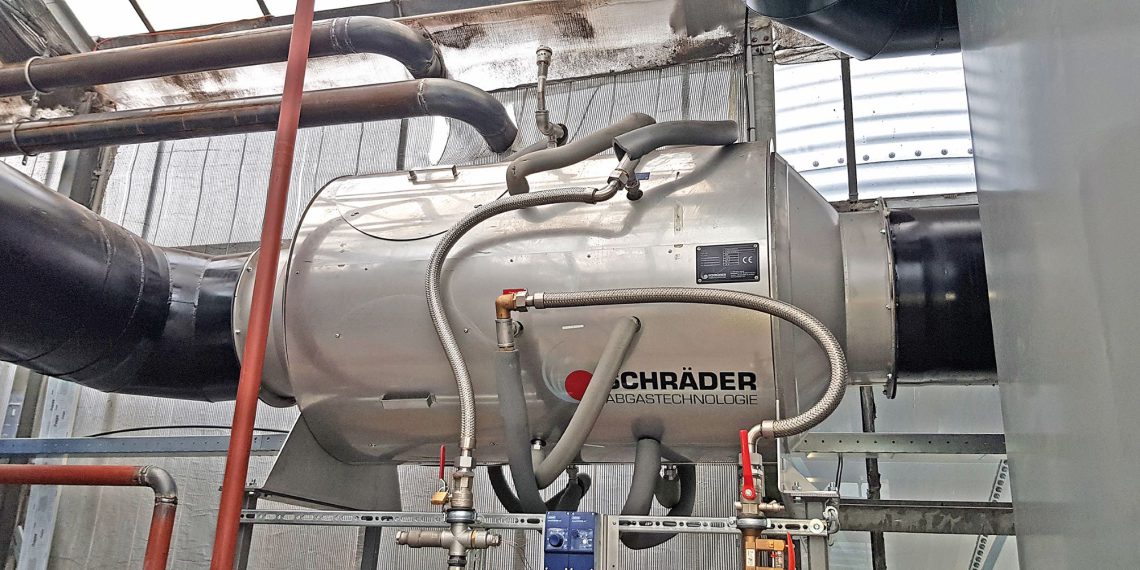

Der Therm­Tu­be sichert für Wär­me­er­zeu­ger mit Bio­mas­se die effek­ti­ve Wär­me­rück­ge­win­nung in den Leis­tungs­be­rei­chen bis zu 1000 kW. Durch die Rohr-in-Rohr-Kon­struk­ti­on ist der Therm­Tu­be Bestand­teil des Abgas­roh­res und über­zeugt mit auf­fal­lend nied­ri­gen Druck­ver­lus­ten. Ein wei­te­rer Vor­teil: Die kom­pak­te Bau­wei­se benö­tigt wenig Platz. Je nach Leis­tung las­sen sich bis zu neun Wär­me­über­tra­ger im Inne­ren par­al­lel integrieren.
Die­se Wär­me­über­tra­ger sind als Rohr­schlan­gen-Wär­me­tau­scher mit inklu­dier­ten Leit­ble­chen aus­ge­führt. Daher punk­tet der Therm­Tu­be mit sei­ner kom­pak­ten, war­tungs­ar­men Bauweise.

„Mit die­sem Abgas­wär­me­tau­scher las­sen sich zahl­rei­che Anla­gen aus­stat­ten. Das Poten­zi­al für die Rück­ge­win­nung ist hoch und soll­te genutzt werden.“
—  Karl-Heinz Schrä­der, Inha­ber der Schrä­der Abgastechnologie

Hier wird das Abgas an den Rohr­schlan­gen vor­bei­ge­führt und erhitzt dabei das dar­in befind­li­che Was­ser. Im Hohl­raum der Rohr­schlan­gen befin­den sich Bime­tall-gere­gel­te Leit­ble­che. Sie len­ken die hei­ßen Abga­se mehr­fach um. Die­ser Vor­gang erfolgt tem­pe­ra­tur­ab­hän­gig. Das in der Rohr­schlan­ge erwärm­te Was­ser kann zur Anhe­bung der Kes­sel­rück­lauf­tem­pe­ra­tur oder direkt zur Warm­was­ser­ver­sor­gung genutzt werden.
Alle Vari­an­ten eig­nen sich zur Nach­rüs­tung und bei Neu­an­la­gen. Sie wer­den indi­vi­du­ell für das jewei­li­ge Pro­jekt geplant und gefer­tigt. Dabei liegt der Fokus beson­ders auf Lösun­gen, die fle­xi­bel, sicher, lang­le­big und ser­vice­freund­lich sind. Gleich­zei­tig wer­den die wirt­schaft­li­chen Aspek­te wie bei­spiels­wei­se die nied­ri­ge Amor­ti­sa­ti­ons­zeit bedacht.
