4 Bau­grö­ßen mit bis zu 25 mm Hub­hö­he und 700 N Hubkraft

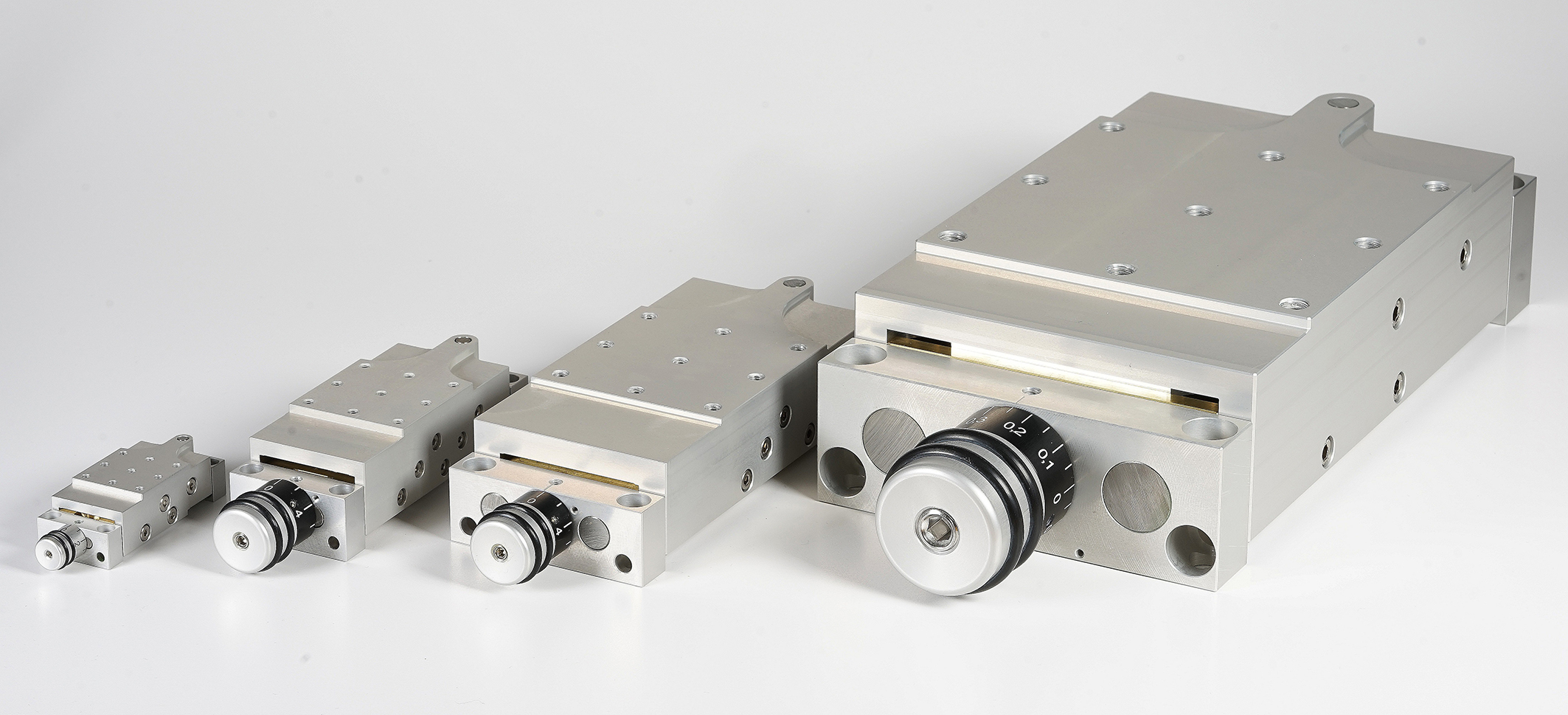

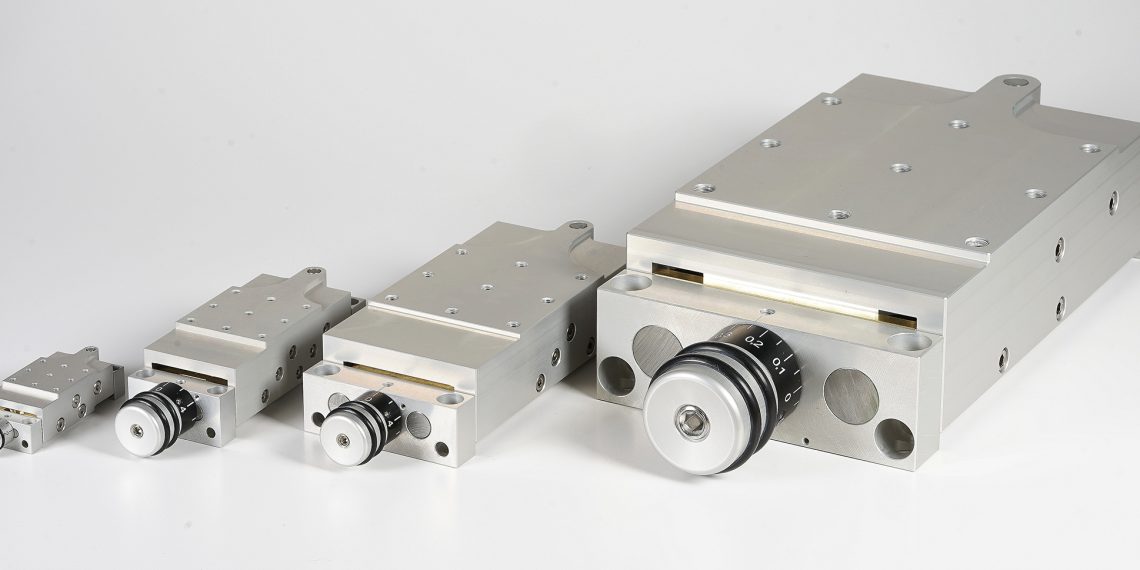

BAIERN-BERGANGER  –  Um Bau­tei­le im Fer­ti­gungs­pro­zess oder zu mess­tech­ni­schen Zwe­cken in der Höhe exakt zu posi­tio­nie­ren, hat MM Engi­nee­ring die aktu­el­le Bau­rei­he von flach­bau­en­den Prä­zi­si­ons­hub­ti­schen rea­li­siert. Ver­füg­bar sind 4 Bau­grö­ßen von 19 mm im ein­ge­fah­re­nen Zustand, 4 mm Hub und 50 N Hub­kraft bis 68 mm Bau­hö­he (ein­ge­fah­ren), 25 mm Hub und 700 N Hubkraft.

Die Hub­ti­sche vom Typ HT04 … HT25 fin­den ihre Anwen­dung im Maschi­nen- und Son­der­ma­schi­nen­bau, in der Mess­tech­nik und wei­te­ren Indus­trie­zwei­gen wie der Automobil‑, Luft­fahrt- und Ver­pa­ckungs-Indus­trie, der Medi­zin-Tech­nik und im Werkzeugbau.

Die Hub­plat­te der Hub­ti­sche wird durch Dre­hen des Ska­len­knop­fes per Hand in der Höhe ver­stellt. Die sehr prä­zi­se, selbst­hem­men­de Spin­del­ver­stel­lung mit ihrer Schräg­füh­rung erzeugt dabei die Hub­be­we­gung. Des­halb ist – im Unter­schied zu Sche­ren­hub­ti­schen – der Ver­stell­weg direkt pro­por­tio­nal zur Ver­stel­l­an­zei­ge an der Spin­del. Das seit­li­che Füh­rungs­spiel der Hub­ti­sche liegt bei <0,02 mm, das Umkehr­spiel in Hub­rich­tung bei <0,05 mm.

Die Hub­hö­he kann direkt am Ska­len­rad oder am mecha­ni­schen bzw. elek­tro­ni­schen Posi­ti­ons­an­zei­ger abge­le­sen wer­den. Nach Lösen einer Klemm­schrau­be lässt sich der Ska­len­ring unab­hän­gig von der Spin­del ver­dre­hen, um die Null­po­si­ti­on frei zu wäh­len. Beim mecha­ni­schen Posi­ti­ons­an­zei­ger geschieht das durch den Ein­stell­ring am Zäh­ler, beim elek­tro­ni­schen Posi­ti­ons­an­zei­ger per Knopf­druck. Die Reset­funk­ti­on durch den dreh­ba­ren Ska­len­ring ist kom­for­ta­bel für die Praxis.

Ein­ge­stellt wird die elek­tro­ni­sche Vari­an­te über 3 Foli­en­tas­ten und ein gro­ßes LCD-Dis­play für Reset, Ket­ten­maß und Off­set. Die Bat­te­rie­l­e­bens­dau­er ist für etwa 2 Jah­re aus­ge­legt. Beim Bat­te­rie­wech­sel gehen die ein­ge­stell­ten Wer­te nicht verloren.

Die Hub­ti­sche sind kom­bi­nier­bar mit den ande­ren Modu­len des Posi­tio­nier­sys­tems von MM Engi­nee­ring – gefer­tigt im eige­nen Haus Made in Ger­ma­ny. Daher sind auch kun­den­spe­zi­fi­sche Anpas­sun­gen möglich.
