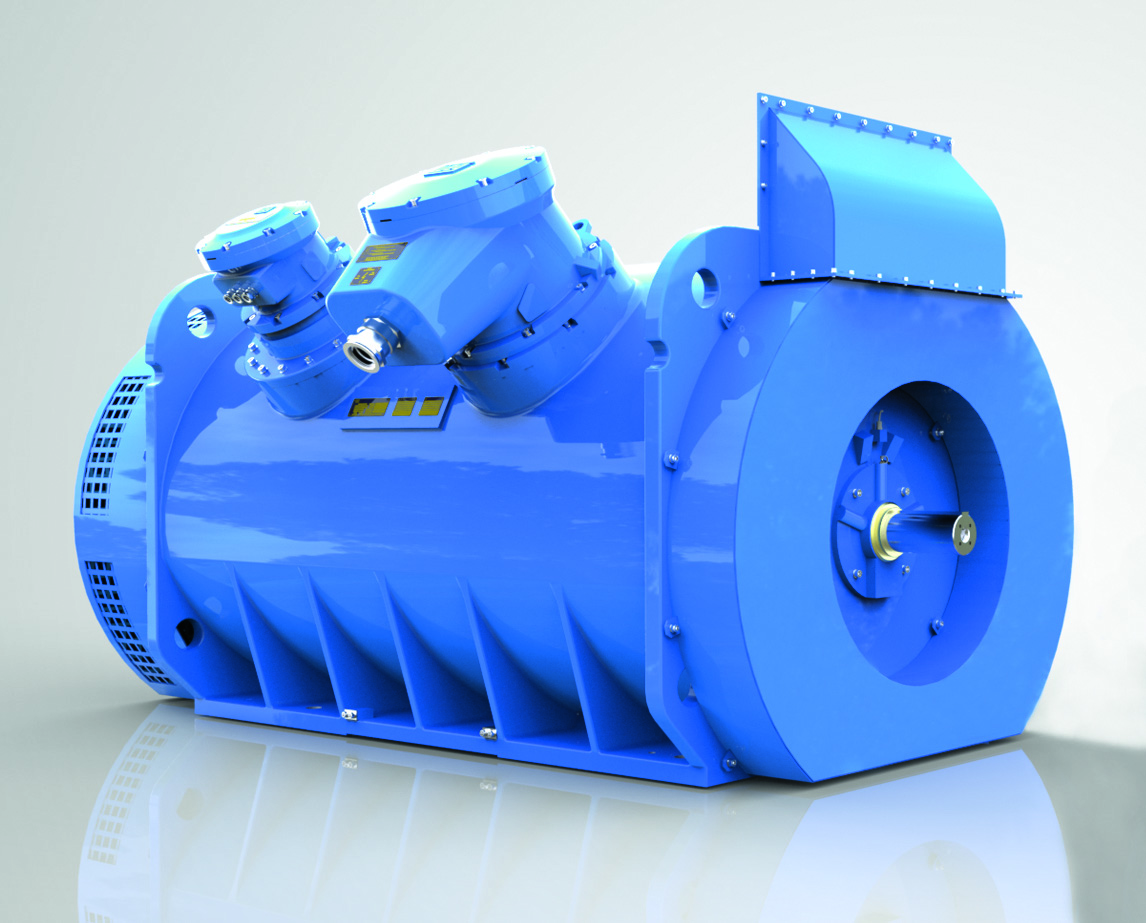

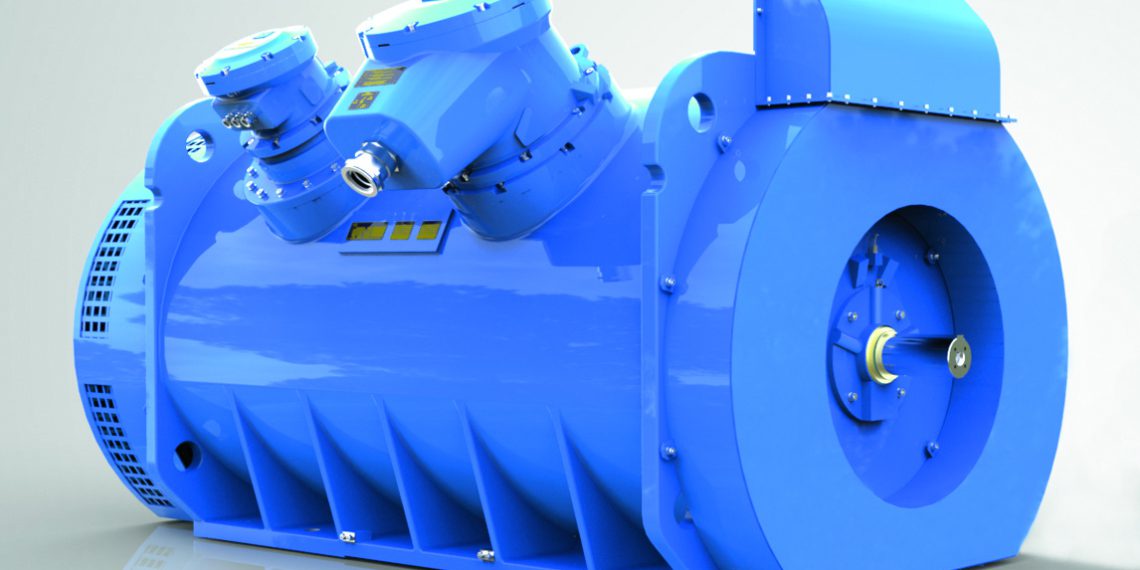

Zuwachs für die W22X-Fami­lie: Effi­zi­enz und Ex-Schutz in groß

WEG, ein welt­weit füh­ren­der Anbie­ter in der Antriebs­tech­nik, hat die Bau­rei­he W22X für explo­si­ons­ge­schütz­te Moto­ren um die Bau­grö­ße IEC 800 für Mit­tel- und Hoch­span­nungs­an­wen­dun­gen erwei­tert. Die neu­en Moto­ren, ver­füg­bar in 2‑, 4‑, 6- und 8‑poliger Aus­füh­rung sowie auf Anfra­ge auch höher­po­lig, bie­ten Leis­tun­gen von 2 bis 5,6 MW und einen Span­nungs­be­reich von 6,6 bis 11 kV bei 50/60 Hz. Trotz sei­ner Grö­ße ist der W22X 800 äußerst effi­zi­ent: In vier­po­li­ger 5,6 MW-Aus­füh­rung weist der nun größ­te Motor der W22X-Fami­lie z.B. unter Voll­last bei einer Span­nung von 6,6 kV einen aus­ge­zeich­ne­ten Wir­kungs­grad von 97,4 % auf. Die neue Bau­grö­ße ergänzt die bestehen­de W22er Pro­dukt­se­rie im obe­ren Leis­tungs­be­reich und eröff­net Anwen­dern in ener­gie­in­ten­si­ven Anwen­dungs­be­rei­chen wie Öl und Gas oder Berg­bau, wo neben dem Explo­si­ons­schutz auch höchs­te Zuver­läs­sig­keit und Robust­heit erfor­der­lich sind, ein signi­fi­kan­tes Ein­spar­po­ten­ti­al dank her­vor­ra­gen­dem Wir­kungs­grad und nied­ri­ger Betriebskosten.

Dass der gekap­sel­te W22X 800 auch bei Leis­tun­gen im Mega­watt­be­reich einen sehr hohen Wir­kungs­grad erreicht, liegt vor allem an des­sen Rohr­kühl­sys­tem (IC511 nach IEC 60034–6) aus rost­frei­em Stahl zur Opti­mie­rung des Luft­stro­mes. Die Luft­ka­nä­le mit axia­lem und radia­lem Strö­mungs­ver­lauf sor­gen für maxi­ma­le Kühl­leis­tung an Stän­der, Läu­fer und kri­ti­schen Kom­po­nen­ten wie den Lagern. Die nach aero­dy­na­mi­schen Gesichts­punk­ten gestal­te­ten Lüf­ter und Lüf­ter­hau­ben tra­gen eben­falls dazu bei, einen effi­zi­en­ten Luft­strom bei geringst­mög­li­cher Schall­ent­wick­lung zu erzeu­gen. Durch Gewähr­leis­tung einer gleich­mä­ßi­gen Tem­pe­ra­tur­ver­tei­lung im gesam­ten Gehäu­se wird außer­dem die Bil­dung von mög­li­chen Wär­me­nes­tern vermieden.

Die W22X 800-Moto­ren sind im Stan­dard in Bau­form IM B3 sowie in einem bie­ge­fes­ten stahl­ge­schweiß­ten Gehäu­se in Schutz­klas­se IP55 mit inte­grier­ten mas­si­ven Füßen aus­ge­führt. Das robus­te Gehäu­se ermög­licht den Ein­satz der Ex-Moto­ren selbst in den anspruchs­volls­ten Anwen­dun­gen und redu­ziert die Vibra­ti­ons- sowie die Geräusch­ent­wick­lung auf ein Minimum.

Ent­ge­gen der übli­chen Stra­te­gie, Groß­mo­to­ren als pro­jekt­ori­en­tier­te Son­der­an­fer­ti­gun­gen zu kon­zi­pie­ren, hat WEG den W22X 800 als Seri­en­mo­tor mit zahl­rei­chen Opti­ons­mo­du­len kon­zi­piert, ähn­lich denen der W22X-Nie­der­span­nungs­mo­to­ren. Das bedeu­tet, dass sich die­ser pro­blem­los für ver­schie­dens­te Anwen­dun­gen opti­mie­ren lässt, bei­spiels­wei­se in Bezug auf Umge­bungs­tem­pe­ra­tu­ren (-55°C bis +60°C), Schutz­ein­rich­tun­gen (Über­span­nungs­ab­lei­ter, Kon­den­sa­to­ren, Strom­wand­ler), Anschluss­kas­ten (Anzahl, Posi­ti­on, Aus­füh­rungs­art), Schutz­klas­se (IP56, IP65, IP66) oder Betrieb am Umrichter.

Die Motor­bau­rei­he W22X wird im por­tu­gie­si­schen Maia pro­du­ziert, WEGs Kom­pe­tenz­zen­trum für die  Fer­ti­gung von explo­si­ons­ge­schütz­ten Mit­tel- und Hoch­span­nungs­mo­to­ren. Die gesam­te Pro­dukt­rei­he wird welt­weit ver­trie­ben und erfüllt daher wich­ti­ge inter­na­tio­na­le Norm­vor­ga­ben. So ver­fügt der W22X 800 aktu­ell über die ATEX- und die IEC-Ex-Zer­ti­fi­zie­run­gen für den Bereich Ex d(e) IIB T4 Gb sowie für Berg­bau (Grup­pe I) und leit­fä­hi­ge Stäu­be (Grup­pe III), wei­te­re Zer­ti­fi­zie­run­gen wie die für den Bereich Ex d(e) IIC T4 Gb und regio­na­le Zer­ti­fi­zie­run­gen wie GOST, CCOE oder INMETRO fol­gen. Mit sei­nem brei­ten W22X-Port­fo­lio mit Bau­grö­ßen von IEC 71 bis IEC 800 kann WEG prak­tisch für jede Situa­ti­on den opti­ma­len explo­si­ons­ge­schütz­ten Motor anbie­ten, von Gas-Pipe­lines in der Ark­tis bis zu Bohr­tür­men in den hei­ßes­ten Regio­nen der Ara­bi­schen Wüste.
