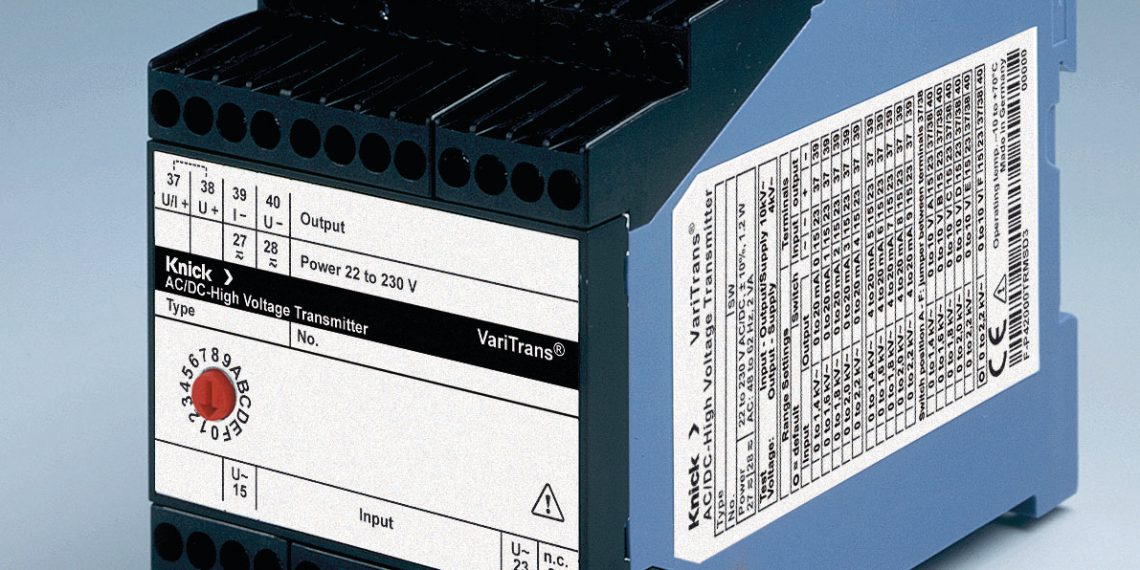

Vari­Trans P42000 TRMS: Echt-Effek­tiv­wert-Mes­sung von Span­nun­gen bis 3600 V AC

Die AC/DC-Hoch­span­nungs­mess­um­for­mer der Serie Vari­Trans P42000 TRMS die­nen zur Mes­sung des Echt-Effek­tiv­werts (TRMS – true root mean squa­re) und der Norm­si­gnal-Bereit­stel­lung (0…20 mA, 0…10 V und 4…20 mA) von Ein­gangs­span­nun­gen im Bereich von 10 V bis 3600 V. Knick Elek­tro­ni­sche Mess­ge­rä­te bie­tet die robus­ten Mess­um­for­mer wahl­wei­se mit 16 kun­den­spe­zi­fi­schen, kali­briert umschalt­ba­ren Ein-/Aus­gän­gen für belie­bi­ge Span­nun­gen zwi­schen 10V und 2,2 kV AC/DC oder mit fest ein­ge­stell­ten Ein- und Aus­gän­gen für Ein­gangs­span­nun­gen bis 3,6 kV AC/DC an.

Durch die ech­te Effek­tiv­wert­mes­sung der Gerä­te wer­den auch ver­zerr­te, nicht-sinus­för­mi­ge Ein­gangs­si­gna­le, die bei Stan­dard-Mess­um­for­mern zu fol­gen­schwe­ren Mess­feh­lern füh­ren kön­nen, kor­rekt aus­ge­wer­tet. Die hoch­ge­naue True-RMS-Wand­lung mit einem Crest-Fak­tor bis zu 5 bie­tet her­vor­ra­gen­de Über­tra­gungs­ei­gen­schaf­ten. Beim Ein­satz unter rau­en Bedin­gun­gen, wie auf Schif­fen, Schie­nen- oder Land­fahr­zeu­gen, sorgt der Vaku­um­ver­guss für höchst­mög­li­chen Lang­zeit­schutz gegen aggres­si­ve Umwelt­ein­flüs­se, Schock und Vibra­tio­nen. Die hohe, für Arbeits­span­nun­gen bis 3600 V AC/DC erfor­der­li­che Iso­la­ti­ons­fes­tig­keit erfüllt die sicher­heits­tech­ni­schen For­de­run­gen gemäß DIN EN 61010–1 und EN 50124–1. Zudem gewähr­leis­tet die Siche­re Tren­nung gemäß DIN EN 61140 von Ein­gang und Aus­gang sowie der Hilfs­en­er­gie bis zu 1800 V AC/DC Schutz vor gefähr­li­chen Kör­per­strö­men. Zum Nach­weis der spe­zi­fi­ka­ti­ons­ge­mä­ßen Iso­la­ti­on erfolgt eine 100%-Stückprüfung der fest ein­ge­stell­ten oder umschalt­ba­ren Vari­Trans-Mess­um­for­mer mit Span­nun­gen von 15 kV AC bzw. 10 kV AC.

Auf Basis der von Knick ent­wi­ckel­ten Trans­Shield-Tech­no­lo­gie, die eine sehr kom­pak­te, streu­ar­me Kon­struk­ti­on der Hoch­span­nungs­trans­for­ma­to­ren ermög­licht, sind die Umfor­mer abhän­gig von der vor­ge­se­he­nen Ein­gangs­span­nung in nur 45 mm bzw. 67,5 mm brei­ten Anreih­ge­häu­se unter­ge­bracht. Einen wei­te­ren Vor­teil bie­tet die Trans­Shield-Tech­no­lo­gie durch die siche­re Abtren­nung hoher tran­si­en­ter Über­span­nun­gen. Alle Vari­Trans-Aus­füh­run­gen ver­fü­gen über ein inte­grier­tes Vari­Power-Weit­be­reichs­netz­teil für Ver­sor­gungs­span­nun­gen von 20…253 V AC/DC, das selbst bei insta­bi­len Hilfs­en­er­gie­net­zen größt­mög­li­che Sicher­heit gewähr­leis­tet. Eine fal­sche Zuord­nung der Netz­span­nung ist so gut wie aus­ge­schlos­sen, eine Zer­stö­rung des Geräts durch fal­schen Anschluss wird ver­mie­den. Knick gibt auf die Mess­um­for­mer der Vari­Trans P42000 TRMS-Rei­he fünf Jah­re Garantie.
