Ultra­schall­sen­sor für prä­zi­ses Mes­sen in rau­en indus­tri­el­len Umgebungsbedingungen

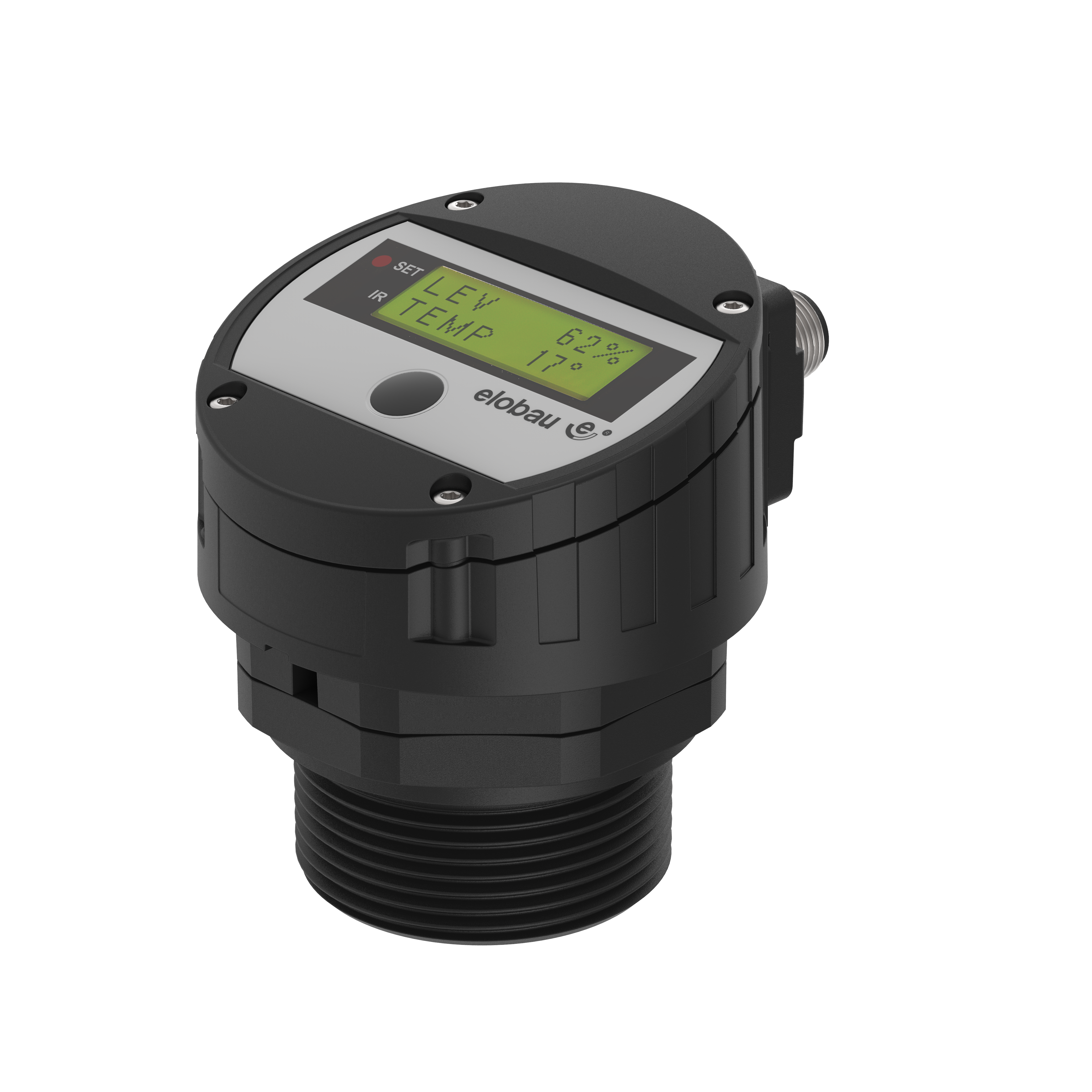

Mit dem Ultra­schall­sen­sor 2U Indus­try bie­tet das Unter­neh­men elo­bau eine zuver­läs­si­ge und beque­me Mög­lich­keit zur Mes­sung von Füll­stän­den und Erken­nung von Objek­ten. Elo­bau ist ein welt­weit agie­ren­der Her­stel­ler von berüh­rungs­lo­ser Sen­sor­tech­nik, Füll­stands­mes­sung und Bedien­ele­men­ten für den Maschi­nen- und Anla­gen­bau sowie mobi­ler Arbeits­ma­schi­nen mit Sitz in Leutkirch.
Dank der hohen Varia­bi­li­tät und Fle­xi­bi­li­tät des Pro­duk­tes eig­net sich der Sen­sor für nahe­zu jede Art der Füll­stands­an­wen­dung. Unab­hän­gig von Trans­pa­renz, Glanz, Ober­flä­chen­be­schaf­fen­heit und Far­be der Flüs­sig­keit bzw. des Mate­ri­als lie­fert der 2U Indus­try prä­zi­se Ergeb­nis­se, selbst in rau­en indus­tri­el­len Umgebungsbedingungen.
Die Inbe­trieb­nah­me ist schnell und ein­fach mög­lich. Der Ultra­schall­sen­sor misst berüh­rungs­los, das heißt, es kom­men kei­ne beweg­ten bzw. mecha­ni­schen Tei­le bei der Mes­sung zum Ein­satz. Dadurch pro­fi­tiert der Betrei­ber von einem mini­ma­len Wartungsaufwand.


Im Fokus: Fle­xi­bler Ein­satz und ein­fa­che Bedienbarkeit

Hin­sicht­lich der Aus­gangs­si­gna­le hat der Anwen­der die Wahl zwi­schen einem ana­lo­gen Strom- oder Span­nungs­si­gnal. Dar­über hin­aus ste­hen bis zu vier frei pro­gram­mier­ba­re Schalt­aus­gän­ge (High-Side / Low-Side) zur Ver­fü­gung. Der Ultra­schall­sen­sor wur­de vor­zugs­wei­se für die Füll­stands­mes­sung von flüs­si­gen Medi­en und Fest­stof­fen wie Gra­nu­la­ten ent­wi­ckelt, kann aber auch zur Abstands­mes­sung zu Gegen­stän­den, Wän­den oder Erd­reich ver­wen­det wer­den. Der Anwen­der hat die Mög­lich­keit, kon­ti­nu­ier­li­che Füll­stands- und Grenz­stands­mes­sun­gen vorzunehmen.
Die Para­me­trie­rung des Sen­sors geschieht menü­ge­führt mit Hil­fe des Dis­plays sowie einer Tas­te (Teach-in-​Tas­te). Das gut les­ba­re Dis­play zeigt den Füll­stand an. Dabei erlaubt der dreh­ba­re Kopf des Sen­sors jeder­zeit opti­ma­le Sicht auf das Dis­play sowie zusätz­li­che Fle­xi­bi­li­tät bei der Mon­ta­ge in schwie­ri­gen Ein­bau­si­tua­tio­nen. Bezüg­lich der Befes­ti­gungs­ge­win­de ste­hen Vari­an­ten mit G 1,5″, G 2″, 1,5″ NPT und 2″ NPT zur Ver­fü­gung. Der 2U Indus­try eig­net sich für Appli­ka­tio­nen, bei denen die Reich­wei­te des Sen­sors bis zu 1 m betra­gen kann und sich die Umge­bungs­tem­pe­ra­tur zwi­schen ‑20°C und +70°C bewegt.


Mehr­wert dank Ultraschall

Das Prin­zip der Ultra­schall­tech­no­lo­gie ist so ein­fach wie effek­tiv. Ultra­schall­sen­so­ren sen­den zyklisch Schall­im­pul­se im hoch­fre­quen­ten Ultra­schall­be­reich in Rich­tung ihres Ziel­ob­jekts. Die­ses reflek­tiert das Signal, wel­ches vom Sen­sor als Echo wie­der emp­fan­gen wird. Aus der Lauf­zeit lässt sich dann die Ent­fer­nung berechnen.
Die­ses Mess­prin­zip erlaubt es, nicht nur Abstän­de zu mes­sen, son­dern auch die Posi­tio­nen von Objek­ten zu erfas­sen – selbst bei Nie­der­schlag, Feuch­tig­keit, Staub, Rauch und extre­men Tem­pe­ra­tu­ren. Das macht den Ultra­schall­sen­sor zu einem All­round­ta­lent, das sich für ver­schie­dens­te Mess- und Über­wa­chungs­auf­ga­ben eignet.
