Swit­ches für indus­tri­el­le Kommunikationsanwendungen

Die Zukunft der indus­tri­el­len Kom­mu­ni­ka­ti­on liegt im ganz­heit­li­chen Ansatz – in einem Netz­werk. So ent­steht eine durch­gän­gi­ge Kom­mu­ni­ka­ti­on hin­un­ter bis in die Pro­duk­ti­on mit ihren Anla­gen und Maschi­nen. Dabei ist es wich­tig, Gerä­te in Netz­wer­ken mit­ein­an­der zu ver­bin­den und Daten mög­lichst effi­zi­ent wei­ter­zu­lei­ten. Die durch­gän­gi­ge Ether­net-Kom­mu­ni­ka­ti­on ver­ein­facht den Ser­vice und beschleu­nigt Pro­zes­se, schafft Trans­pa­renz und redu­ziert Kosten.

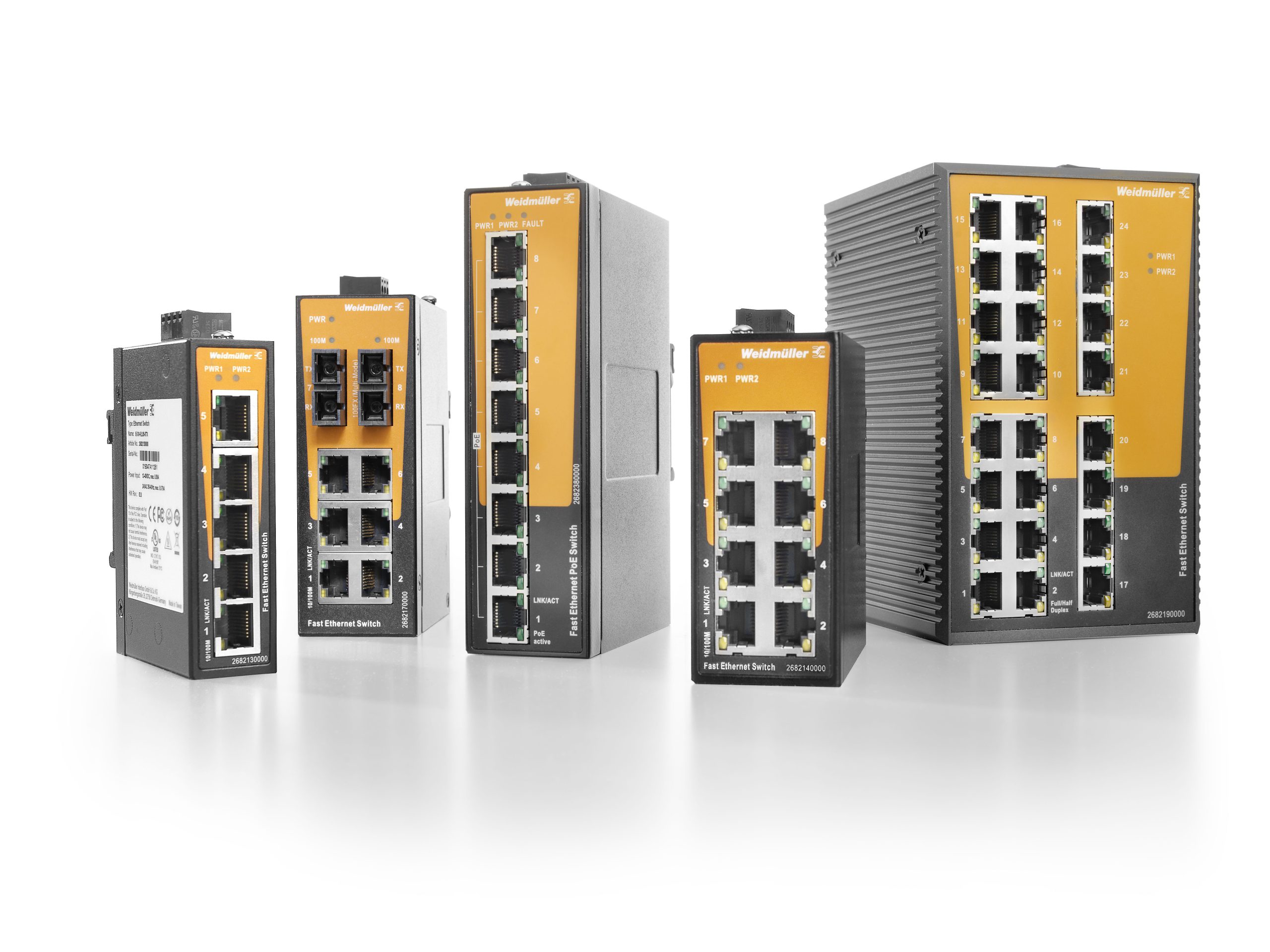

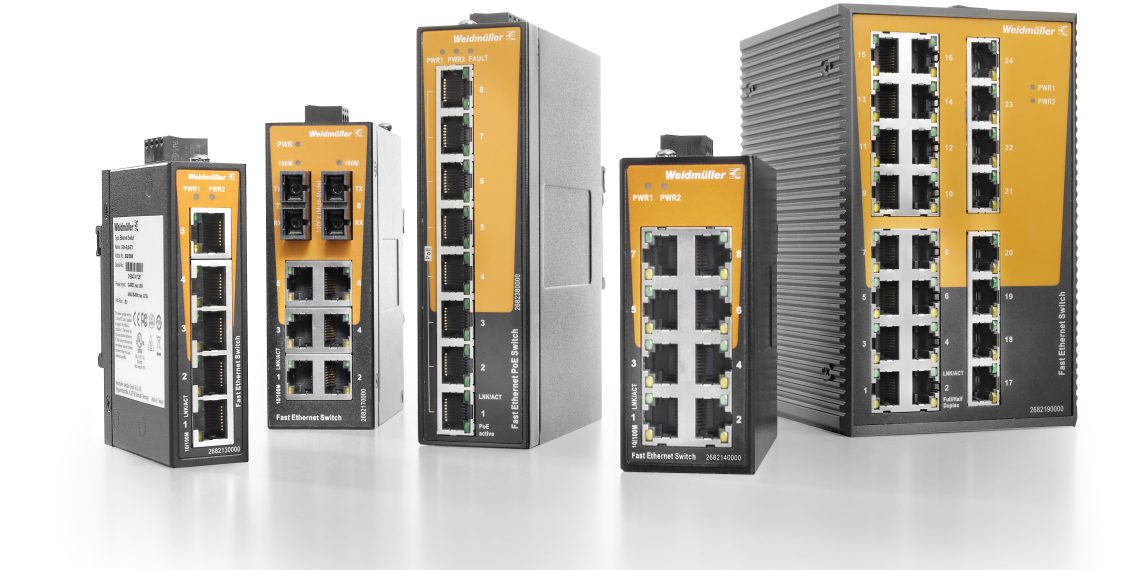

Die neu­en Ether­net Swit­ches von Weid­mül­ler sind spe­zi­ell für klei­ne­re Indus­trie-netz­wer­ke ent­wi­ckelt wor­den. Sie bie­tet eine siche­re, zuver­läs­si­ge Kom­mu­ni­ka­ti­on zwi­schen Ether­net-basier­ten Maschi­nen und Anla­gen sowie die Anbin­dung von Ether­net Gerä­ten an ein über­ge­ord­ne­tes Netz.
Mit den unma­na­ged Plug-and-Play-Swit­ches kön­nen Netz­werk­ver­bin­dun­gen direkt auf meh­re­re Gerä­te erwei­tert wer­den. Die Swit­ches mit 5 bis 24 Ports machen die Vor­tei­le der stan­dar­di­sier­ten Ether­net-Kom­mu­ni­ka­ti­on wie auch der indus­tri­el­len Auto­ma­ti­sie-rungs­tech­nik nutzbar.
Je nach Aus­füh­rung sind die Swit­ches mit einer Viel­zahl kom­bi­nier­ba­rer Schnitt­stel­len – Kup­fer oder LWL – ver­se­hen, sodass unter­schied­li­che Medi­en genutzt und somit auch gro­ße Ent­fer­nun­gen über­brückt wer­den kön­nen. Alle Ether­net Swit­ches haben ein indus­tri­el­les IP30-Metall­ge­häu­se mit inte­grier­tem Rast­fuß zur ein­fa­chen Mon­ta­ge auf die Trag­schie­ne (TS35). Der inte­grier­te Rast­fuß ist spe­zi­ell für die ein­fa­che Mon­ta­ge opti­miert. Durch das robus­te Gehäu­se­de­sign und die hohe Port­dich­te bei beson­ders klei­nen Abmes­sun­gen kann der Platz im Schalt­schrank opti­mal genutzt wer­den. Dies gilt ins­be­son­de­re für den 5‑Port Switch, einer der kleins­ten Swit­che in Bezug auf die Packungs­dich­te, der sich beson­ders für beeng­te Platz­ver­hält­nis­se in Schalt­schrän­ken eig­net. In der größ­ten Aus­bau­stu­fe ste­hen 24 Ports zur Verfügung.
Neben der hohen Packungs­dich­te zeich­net den Switch der wei­te Tem­pe­ra­tur­be­reich aus. Die Swit­ches kön­nen in Umge­bun­gen von –40 bis +75 °C ein­ge­setzt wer­den. Dadurch wird der Betrieb sowohl inner­halb der Fer­ti­gung als auch im Feld ermög­licht. Nach dem Mot­to „Jedem Port sei­ne LED“ sor­gen die inte­grier­ten LEDs für eine ein­fa­che Anzei­ge der Geschwin­dig­keit und des Sta­tus der Ports.

Fle­xi­bel und zukunfts­si­cher durch SFP-Slots

Mul­ti­mode oder Sin­gle­mo­de, 500 Meter oder bis zu 20 km – die SFP-Slots erlau­ben einen fle­xi­blen Ein­satz. SFP steht für Small Form Fac­tor Plug-In und ermög­licht die Ver­bin­dung von Netz­werk­kom­po­nen­ten wie Swit­ches mit opti­schen Lei­tun­gen. Auf die­se Wei­se wan­delt es elek­tri­sche Giga­bit-Signa­le in opti­sche Signa­le um und umge­kehrt. Hier­zu muss ledig­lich der pas­sen­de Trans­cei­ver ein­ge­steckt wer­den. Auch ein nach­träg­li­cher Tech­no­lo­gie­wech­sel ist somit möglich.
Die wire­speed­fä­hi­gen Swit­ches unter­stüt­zen Auto­n­ego­tia­ti­on, was ein Ver­fah­ren bezeich­net, bei dem zwei mit­ein­an­der ver­bun­de­nen Ether­net Ports selb­stän­dig die maxi­mal mög­li­che Über­tra­gungs­ge­schwin­dig­keit aus­tau­schen und kon­fi­gu­rie­ren. Das inte­grier­te Auto­cros­sing erleich­tert zusätz­lich die Instal­la­ti­on und ver­mei­det Feh­ler­quel­len, da Cross­over­ka­bel nicht mehr not­wen­dig sind. Die Swit­ches mit die­sem Stan­dard erken­nen das Sen­de- und Emp­fangs­lei­tungs­paar und ord­nen es intern auto­ma­tisch rich­tig zu.
Die Modu­le ver­fü­gen über eine Ein­gangs­strom­be­gren­zung und einen Ver­po­lungs­schutz. Als Anschluss der Eco Line Swit­ches die­nen abnehm­ba­re 3- bzw. 4‑polige Steck­ver­bin­der. Das umfang­rei­che Port­fo­lio ent­hält Fast Ether­net und Giga­bit Vari­an­ten, sowie PoE Model­le mit 802.3 af.  Die meis­ten Vari­an­ten ver­fü­gen über einen red­un­dan­ten Power Input von 24 VDC. Die 5 und 8 Port Kup­fer Model­le kön­nen zusätz­lich mit einer Span­nungs­ver­sor­gung von 24 VAC betrie­ben und somit in der Gebäu­de­au­to­ma­ti­sie­rung genutzt werden.
Dank inter­na­tio­na­ler Zulas­sun­gen und Kon­for­mi­täts­be­schei­ni­gun­gen nach CE und UL eig­nen sich die Ether­net-Swit­ches für indus­tri­el­le Anwen­dun­gen rund um den Glo­bus. Zu den wesent­li­chen Vor­tei­len der unma­na­ged Swit­ches gehö­ren ein gutes Preis-Leis­tungs-Ver­hält­nis sowie das beson­ders platz­spa­ren­de Design.
