Sicher­heits­sys­te­me und ‑lösun­gen für die Pro­duk­ti­on von morgen

Ver­net­zung, Digi­ta­li­sie­rung und eine zuneh­men­de Koope­ra­ti­on von Mensch und Maschi­ne kenn­zeich­nen die Indus­trie­pro­duk­ti­on von mor­gen: Indus­trie 4.0 stellt den Maschi­nen­bau vor neue Auf­ga­ben. Auf der FMB in Bad Sal­zu­flen zeigt Schmer­sal, wie das Unter­neh­men sei­ne Kun­den bei der Ein­füh­rung digi­ta­ler Zukunfts­tech­no­lo­gien mit sicher­heits­tech­ni­schen Sys­te­men und Lösun­gen unterstützt.

Pro­gram­mier­bar, modu­lar, ver­netz­bar:  Die  Sicher­heits­steue­rung PROTECT PSC1

Die Los­grö­ßen wer­den klei­ner, und die Maschi­nen sol­len sich ein­fach und schnell an ver­än­der­te Pro­duk­te und Markt­ge­ge­ben­hei­ten anpas­sen las­sen. Folg­lich ist höhe­re Fle­xi­bi­li­tät gefragt und die­se Anfor­de­rung  lässt sich am bes­ten durch den Ein­satz moder­ner Steue­rungs­tech­nik rea­li­sie­ren: Die pro­gram­mier- und para­me­trier­ba­re Elek­tro­nik der Sicher­heits­steue­rung PROTECT PSC1 erlaubt die Anpas­sung der Sicher­heits­funk­tio­nen an den indi­vi­du­el­len Anwen­dungs­fall. Eine wei­te­re  vor­teil­haf­te Eigen­schaft ist der modu­la­re Auf­bau der Steue­rungs­tech­nik. Über diver­se Modu­le kann der Maschi­nen­bau­er das PROTECT PSC1-Sys­tem erwei­tern – zum Bei­spiel durch zusätz­li­che Ein- und Aus­gän­ge, uni­ver­sel­le Feld­bus-Anschal­tung, siche­re Quer­kom­mu­ni­ka­ti­on und siche­re Antriebsüberwachung.

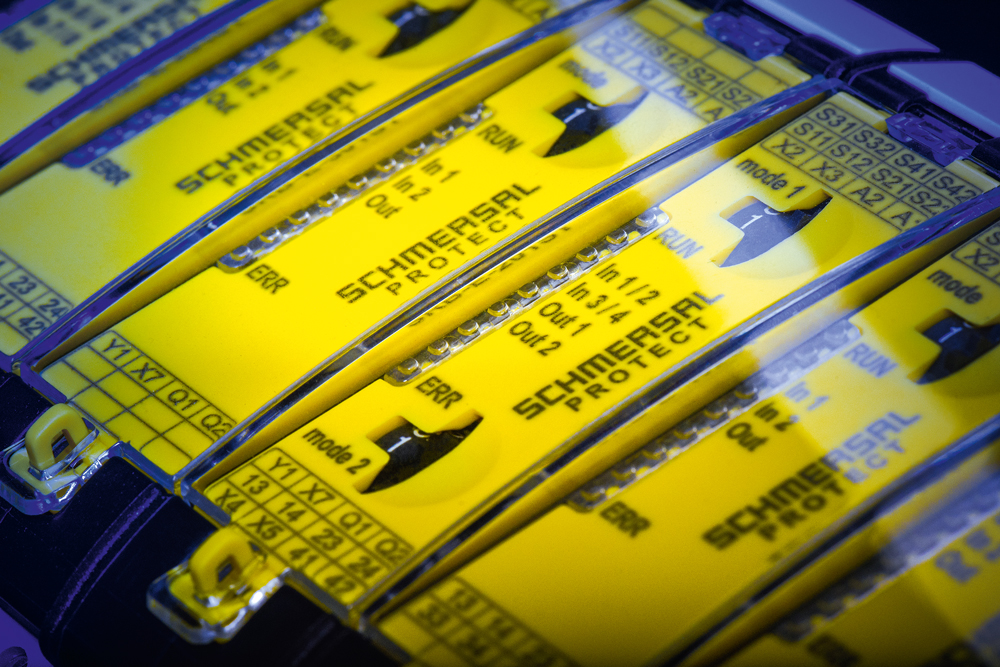

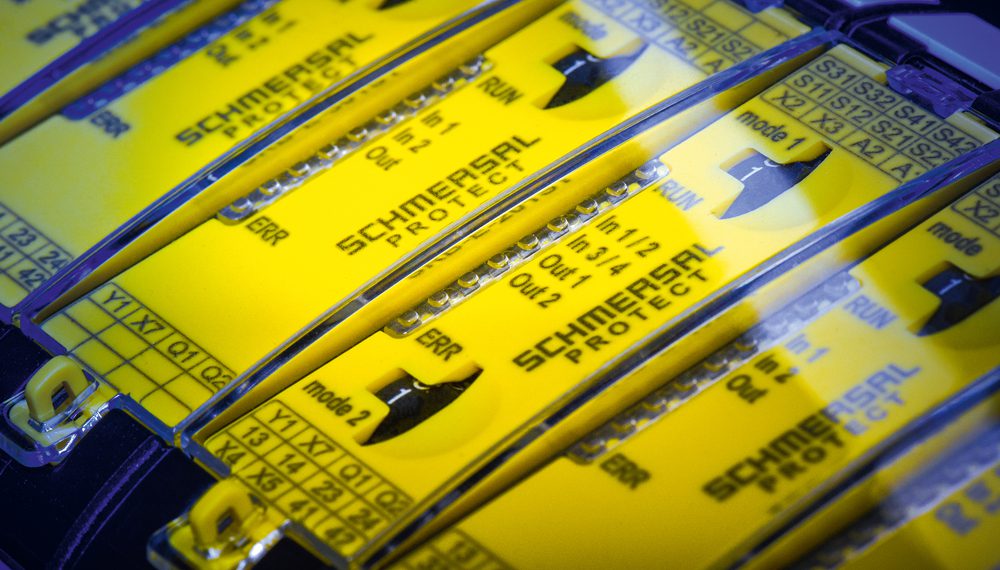

Acht Vari­an­ten – viel­sei­tig ein­setz­bar: Die neu­en SRB-E-Sicherheitsrelaisbausteine

Die neu­en Sicher­heits­re­lais­bau­stei­ne der Bau­rei­he PROTECT SRB‑E von Schmer­sal sind viel­sei­tig ein­setz­bar. Mit nur acht Basis­va­ri­an­ten kann die Bau­rei­he eine Viel­zahl von mög­li­chen Anwen­dungs­pro­fi­len abde­cken. Die Bau­stei­ne eig­nen sich des­halb zur Über­wa­chung aller gän­gi­gen elek­tro­me­cha­ni­schen und elek­tro­ni­schen Sicher­heits­schal­ter und ‑zuhal­tun­gen sowie von Sicher­heits­sen­so­ren und opto­elek­tro­ni­schen Schutz­ein­rich­tun­gen. Alle Gerä­te­aus­füh­run­gen kön­nen in Anwen­dun­gen bis Kate­go­rie 4/ PL e nach EN ISO 13849–1 sowie SIL 3 nach EN 62061/ IEC 61508 ein­ge­setzt werden.

Siche­re Bol­zen­zu­hal­tung für schwe­re Schutz­tü­ren: Der AZM400

Sehr gro­ße Schutz­tü­ren von Maschi­nen stel­len beson­ders hohe Anfor­de­run­gen an die Sicher­heits­zu­hal­tun­gen. Schmer­sal hat daher sein Zuhal­tungs­pro­gramm um eine eige­ne Bau­rei­he für schwe­re Anwen­dun­gen erwei­tert: die siche­re Bol­zen­zu­hal­tung AZM400, die erst Anfang 2016 auf den Markt gekom­men ist. Zu ihren Haupt­ei­gen­schaf­ten gehö­ren der elek­tro­mo­to­risch ange­trie­be­ne Sperr­bol­zen, eine Zuhal­te­kraft von 10 000 N und das bista­bi­le Wirk­prin­zip. Dar­über hin­aus über­zeugt der AZM400 durch ein sehr hohes Sicher­heits­ni­veau: Sowohl für die Ver­rie­ge­lungs- als auch für die Zuhal­te­funk­ti­on wer­den die Sicher­heits­ka­te­go­rien von PL e und Kat. 4 nach DIN EN ISO 13849–1 sowie SIL 3 nach IEC 61508 erreicht.

Hygie­ne­ge­recht, fle­xi­bel und mani­pu­la­ti­ons­si­cher: Der AZM300

Der AZM 300 ist mit einem kreuz­för­mi­gen Zuhal­te­sys­tem aus­ge­rüs­tet, das ein uni­ver­sel­les Anfah­ren von drei Sei­ten erlaubt. Damit kann ein und das­sel­be Modell für Dreh­tü­ren mit Links- und Rechts­an­schlag sowie glei­cher­ma­ßen auch für Schie­be­tü­ren ver­wandt wer­den. Dadurch ist der AZM 300 sehr fle­xi­bel ein­setz­bar.  Zudem han­delt es sich beim AZM300 um ein hygie­ne­ge­rech­tes Kon­zept  —  ein ent­schei­den­der Vor­teil, gera­de im Hin­blick auf den Ein­satz die­ser Kom­po­nen­ten in Maschi­nen für die Lebens­mit­tel­in­dus­trie. Dar­über hin­aus erfüllt der AZM 300 die Anfor­de­run­gen der DIN EN ISO 14119, denn die Zuhal­tung ver­fügt über einen Mani­pu­la­ti­ons­schutz mit hohen Codie­rungs­stu­fen, wahl­wei­se mit uni­ver­sel­ler, mehr­fach anlern­ba­rer oder indi­vi­du­el­ler Codie­rung. Mög­lich wird dies durch eine sicher­heits­tech­nisch ertüch­tig­te RFID-Tech­no­lo­gie, mit der die Zuhal­tung aus­ge­stat­tet ist.
