Schnel­les Kenn­zeich­nen von Betriebsmitteln

Weid­mül­ler stellt unter der Bezeich­nung Mul­ti­Mark und Mul­ti­Card schnel­le, ver­läss­li­che und durch­gän­gi­ge Mar­kie­rungs­sys­te­me zur Ver­fü­gung. Ein­steck­schil­der, Eti­ket­ten oder Schrumpf­schläu­che kön­nen mit den modu­lar kon­zi­pier­ten Ther­mo-Trans­fer­dru­ckern der Mul­ti­Mark-Rei­he und der Kon­fi­gu­ra­ti­ons­soft­ware M‑Print PRO schnell und indi­vi­du­ell gekenn­zeich­net wer­den. Von Ein­zel­an­fer­ti­gun­gen bis hin zu gro­ßen Druck­men­gen las­sen sich wirt­schaft­lich und ohne Abstri­che bei der Qua­li­tät Mar­kie­run­gen aller Art erstel­len – gut les­bar und bestän­dig gegen­über Umwelteinflüssen.
Vie­le Trag­schie­nen-Kom­po­nen­ten sind bereits mit Auf­nah­men ver­se­hen, in die Mar­kie­rer oder Schil­der ein­fach ein­ge­klipst oder ein­ge­ras­tet wer­den. Aber kein Schalt­schrank­bau­er kommt ohne den uni­ver­sel­len Ein­satz von selbst­kle­ben­den Kenn­zeich­nun­gen aus. Für Gerä­te und Kom­po­nen­ten las­sen sich mit den THM-Dru­ckern selbst­kle­ben­de Eti­ket­ten erstel­len. Somit ist eine struk­tu­rier­te und leser­li­che Kenn­zeich­nung und das damit ein­her­ge­hen­de, ein­heit­li­che Erschei­nungs­bild gewähr­leis­tet. Ein Pro­blem bleibt aber: Im Gegen­satz zu den rast­ba­ren Mar­kie­rern müs­sen Eti­ket­ten manu­ell von der Trä­ger­fo­lie gelöst und auf den Kom­po­nen­ten auf­ge­bracht wer­den. Die Arbeit ist müh­se­lig und zeit­rau­bend, das Ergeb­nis nicht immer überzeugend.

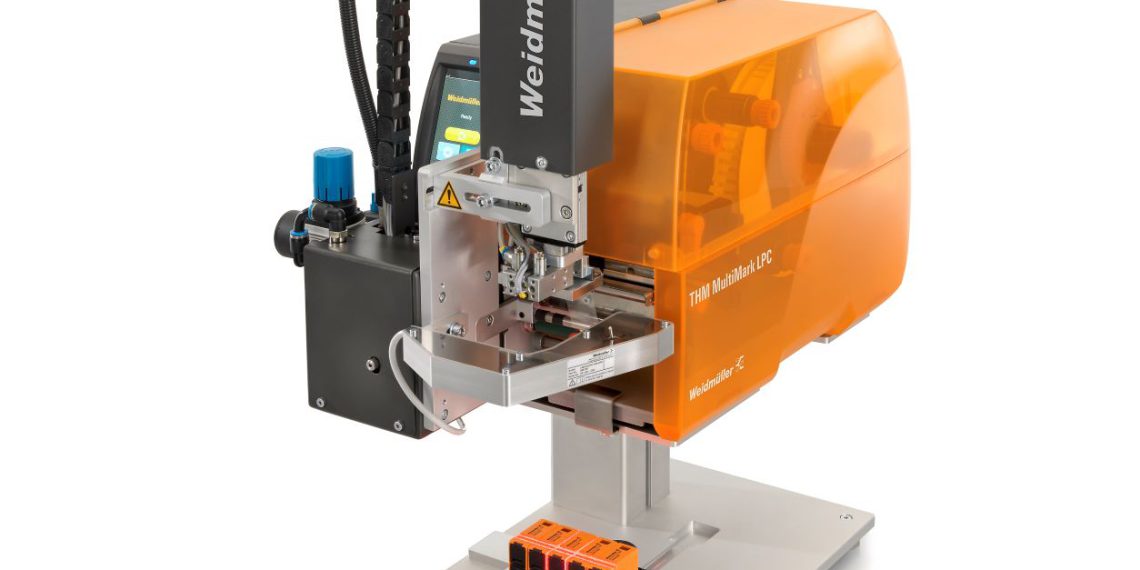

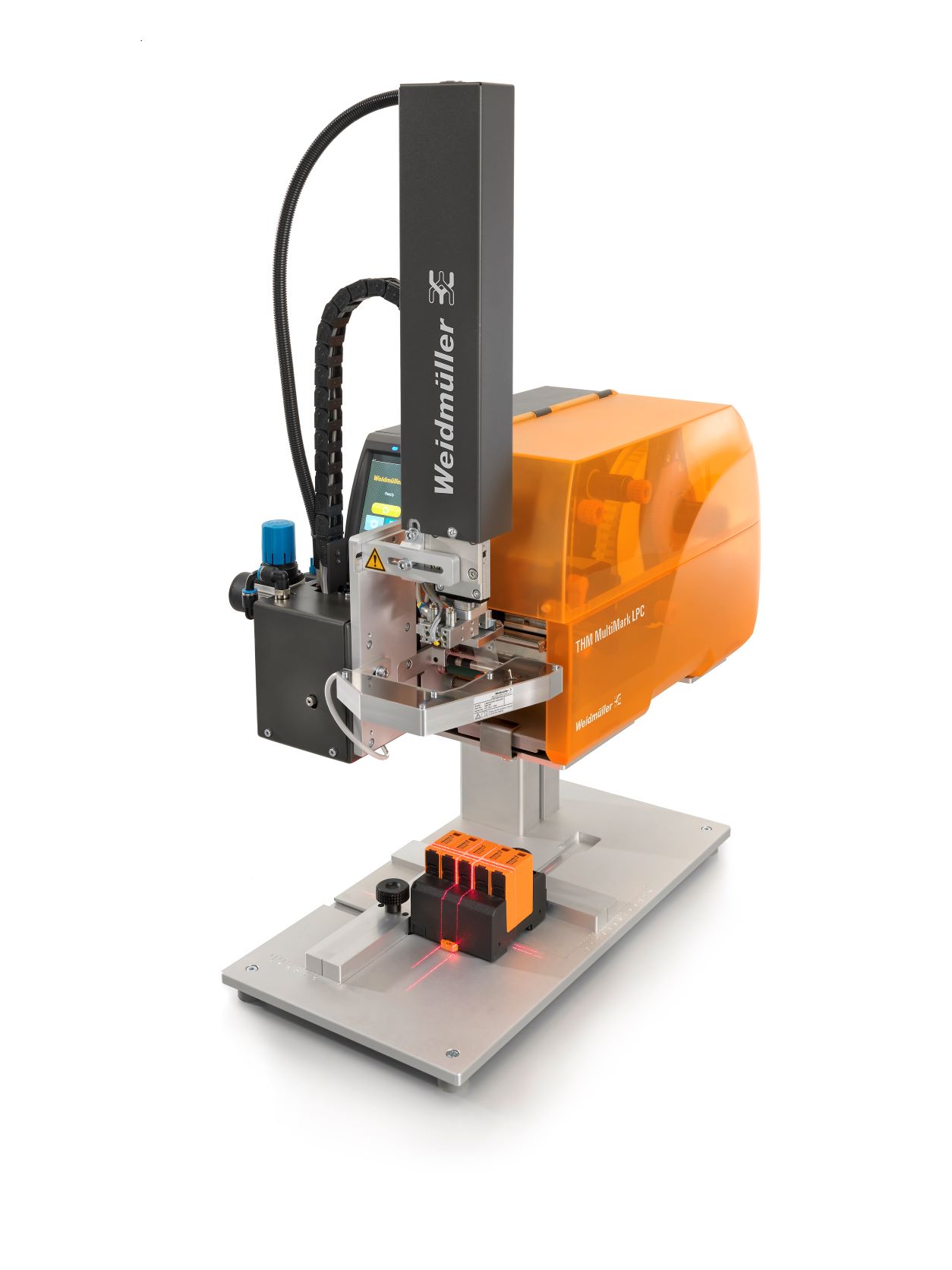

Als nach­hal­ti­ge Lösung für die­ses Pro­blem hat Weid­mül­ler das THM Mul­ti­Mark LPC (Labe­ling Pro­ces­sing Cen­ter) zur auto­ma­ti­schen Kom­po­nen­ten-Eti­ket­tie­rung ent­wi­ckelt. Mit die­sem ein­zig­ar­ti­gen Sys­tem wer­den Betriebs­mit­tel­kenn­zeich­nun­gen sofort kor­rekt posi­tio­niert, gedruckt und appli­ziert. Der neue Hoch­leis­tungs­ap­pli­ka­tor hebt das Eti­kett auto­ma­tisch vom Trä­ger­ma­te­ri­al ab und befes­tigt es zuver­läs­sig. Das Ver­fah­ren eig­net sich für die meis­ten Bau­teil­geo­me­trien. Die Kom­po­nen­ten kön­nen eine Höhe von bis zu 120 Mil­li­me­ter auf­wei­sen. So las­sen sich selbst grö­ße­re Gerä­te zuver­läs­sig kennzeichnen.
Der Eti­ket­tier­pro­zess ist sehr ein­fach gehal­ten. Um eine kor­rek­te Posi­tio­nie­rung sicher­zu­stel­len, pro­ji­ziert zunächst ein seri­en­mä­ßig inte­grier­ter Laser den Eti­ket­ten­um­riss ver­zer­rungs­frei auf die Pro­duk­t­o­ber­flä­che. Danach wird über einen Fuß­schal­ter der Druck- und Appli­ka­ti­ons­pro­zess gestar­tet. Das Ver­fah­ren ist ergo­no­misch, denn der Anwen­der kann wäh­rend des gesam­ten Vor­gangs das Bau­teil mit bei­den Hän­den bequem und prä­zi­se in der gewünsch­ten Posi­ti­on hal­ten. Der eigent­li­che Eti­ket­tier-Pro­zess dau­ert nur ca. 3–5 Sekun­den, das manu­el­le Anbrin­gen des Eti­ket­tes nimmt ca. 15–20 Sekun­den in Anspruch.
Auch die Wie­der­hol­ge­nau­ig­keit wird mit ergo­no­mi­schen Maß­nah­men unter­stützt: Dank ein­stell­ba­rer Anschlä­ge an der Grund­plat­te las­sen sich gleich­ar­ti­ge Kom­po­nen­ten noch schnel­ler kenn­zeich­nen. Wie alle Dru­cker der Weid­mül­ler Muli­Mark-Rei­he ist auch der THM Mul­ti­Mark LPC mit­tels der Soft­ware M‑Print PRO kon­fi­gu­rier­bar. Sie ist mit ver­schie­de­nen Daten­for­ma­ten und Schnitt­stel­len zu eCAD Sys­te­men kom­pa­ti­bel und ver­fügt über eine prak­ti­sche Import­funk­ti­on. Die gra­fi­sche Benut­zer­ober­flä­che erleich­tert die Bedie­nung. Selbst Gra­fi­ken, Bar­codes und Sym­bo­le kön­nen ganz ein­fach mit einem Text kom­bi­niert wer­den. Kom­ple­xe Pro­jekt­auf­ga­ben las­sen sich in einer Pro­jekt­da­tei über­sicht­lich ver­wal­ten. Mit der Gesamt­lö­sung aus Dru­ckern, Soft­ware und Mar­kie­rern ist der Anwen­der auf alle Even­tua­li­tä­ten im Schalt­schrank­bau vorbereitet.
