Schlüs­sel­fer­tig für die Hochleistungsmontage

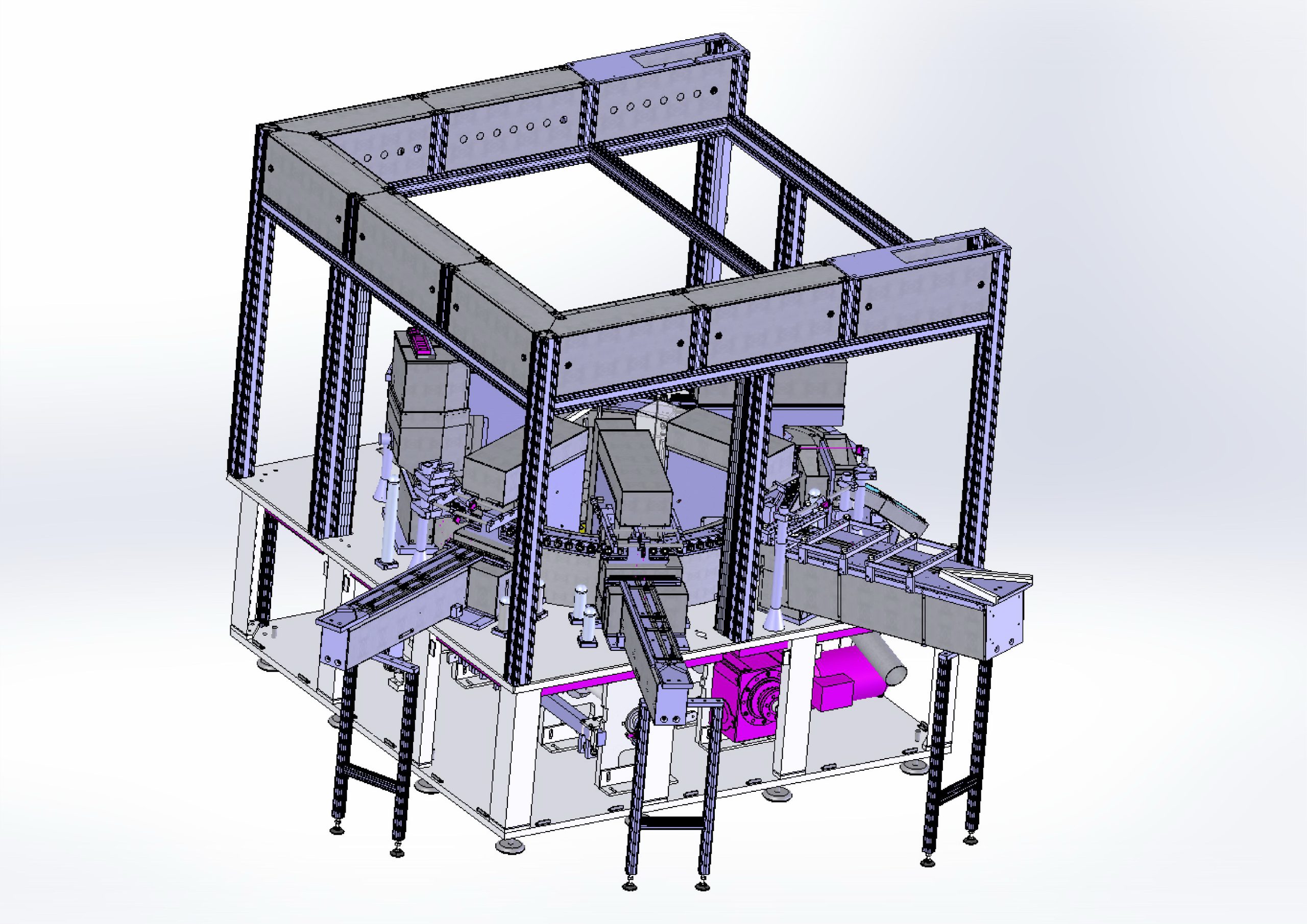

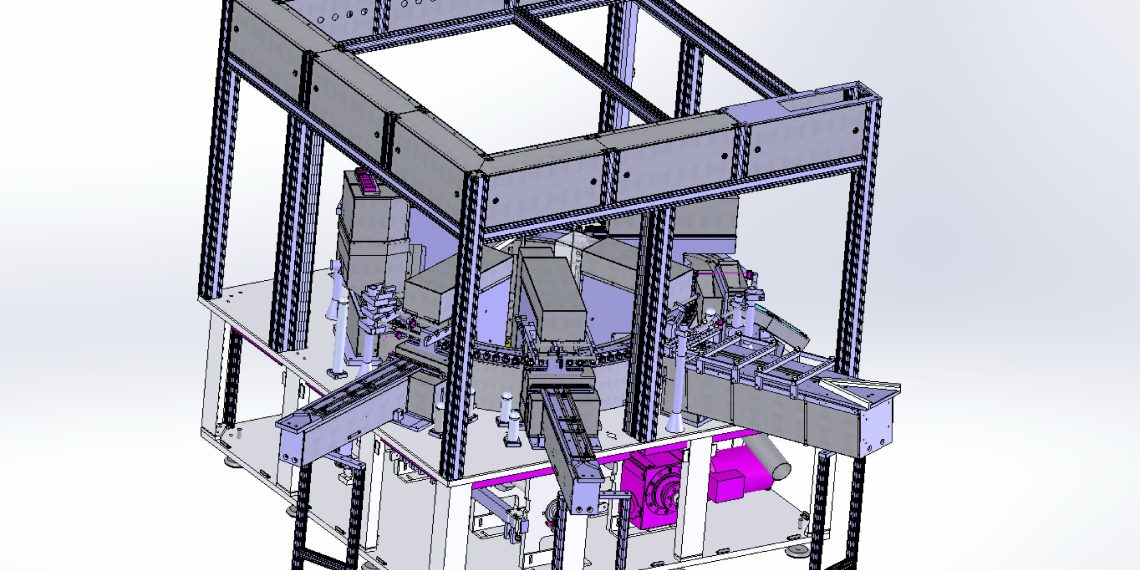

Die Con­texo GmbH, Markt­füh­rer bei der Ent­wick­lung und Umset­zung effi­zi­en­ter Auto­ma­ti­sie­rungs­lö­sun­gen, hat eine neue Ring­takt-Mon­ta­ge­an­la­ge ent­wi­ckelt. Die­se schlüs­sel­fer­tig gelie­fer­te Son­der­ma­schi­ne mon­tiert Ver­schlüs­se für Medi­zin­pro­duk­te mit einer Geschwin­dig­keit von 85 Tak­ten in der Minu­te. Dazu führt Con­texo die Anla­ge mit bis zu zehn par­al­le­len Werk­stück­auf­nah­men aus.

Kern der Anla­ge ist ein Ring­trans­fer mit fes­ter Tei­lung, der dem getak­tet ange­trie­be­nen Werk­stück­trä­ger­trans­port dient. Der paten­tier­te Antrieb ermög­licht einen Sta­ti­ons­vor­schub von 250 Mil­li­me­tern je Takt in der Minu­te. Bear­bei­ten las­sen sich Bau­tei­le mit Grö­ßen bis 100 x 100 Mil­li­me­ter. Je nach Ein­satz kann die Anla­ge mit bis zu 28 Arbeits­sta­tio­nen aus­ge­stat­tet sein. Jede Hand­ha­bungs­ein­heit ist kur­ven­ge­steu­ert. Das macht sie schnell und zuver­läs­sig. Mit der online inte­grier­ten Laser­schweiß­ein­heit sowie einem Kame­ra­sys­tem pro­du­ziert und prüft die Maschi­ne fer­ti­ge Pro­duk­te inner­halb von Millisekunden.

Der Schalt­schrank befin­det sich in der Anla­ge. Damit ist sie im Ver­hält­nis zu ihrer Maschi­nen­leis­tung sehr kom­pakt. Der Anwen­der benö­tigt nur wenig Platz, um sie auf­zu­stel­len. Alle Ober­flä­chen sind aus Edel­stahl oder elo­xier­tem Alu­mi­ni­um. Die ver­bau­ten Mate­ria­li­en, ins­be­son­de­re die pro­dukt­füh­ren­den Tei­le, erfül­len damit sogar die stren­gen Anfor­de­run­gen des Medi­zin­pro­duk­te­ge­set­zes. Con­texo zeigt mit die­sem Sys­tem auf, wel­che Pro­duk­ti­ons­men­gen und Pro­zes­se sich mit kur­ven­ge­steu­er­ten Maschi­nen heu­te rea­li­sie­ren lassen.
