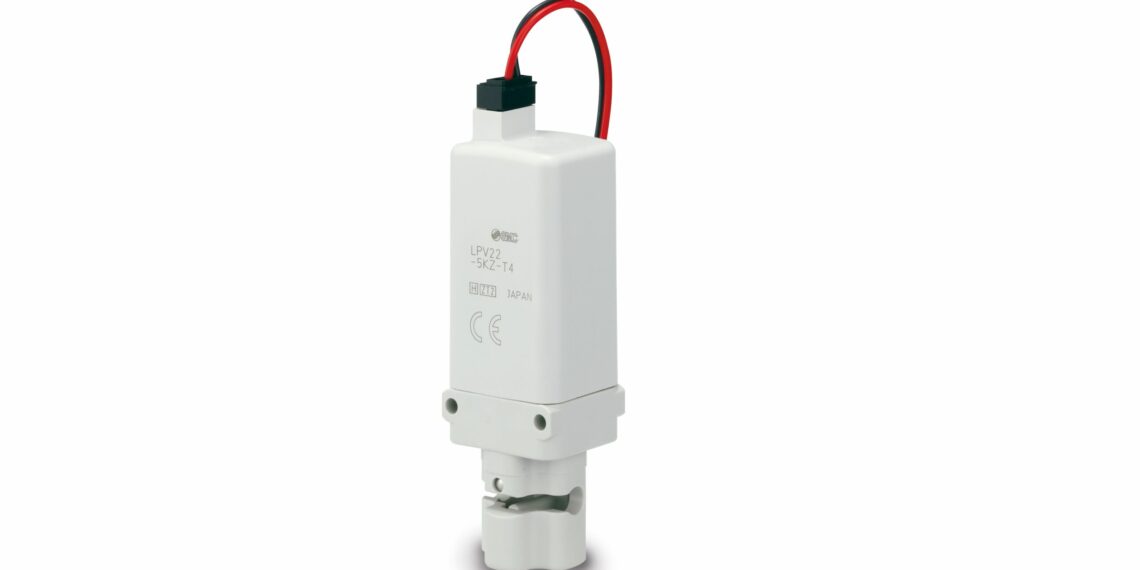

Schlauch­quetsch­ven­til — gestei­ger­te Hygie­ne und gesenk­ter Energieverbrauch

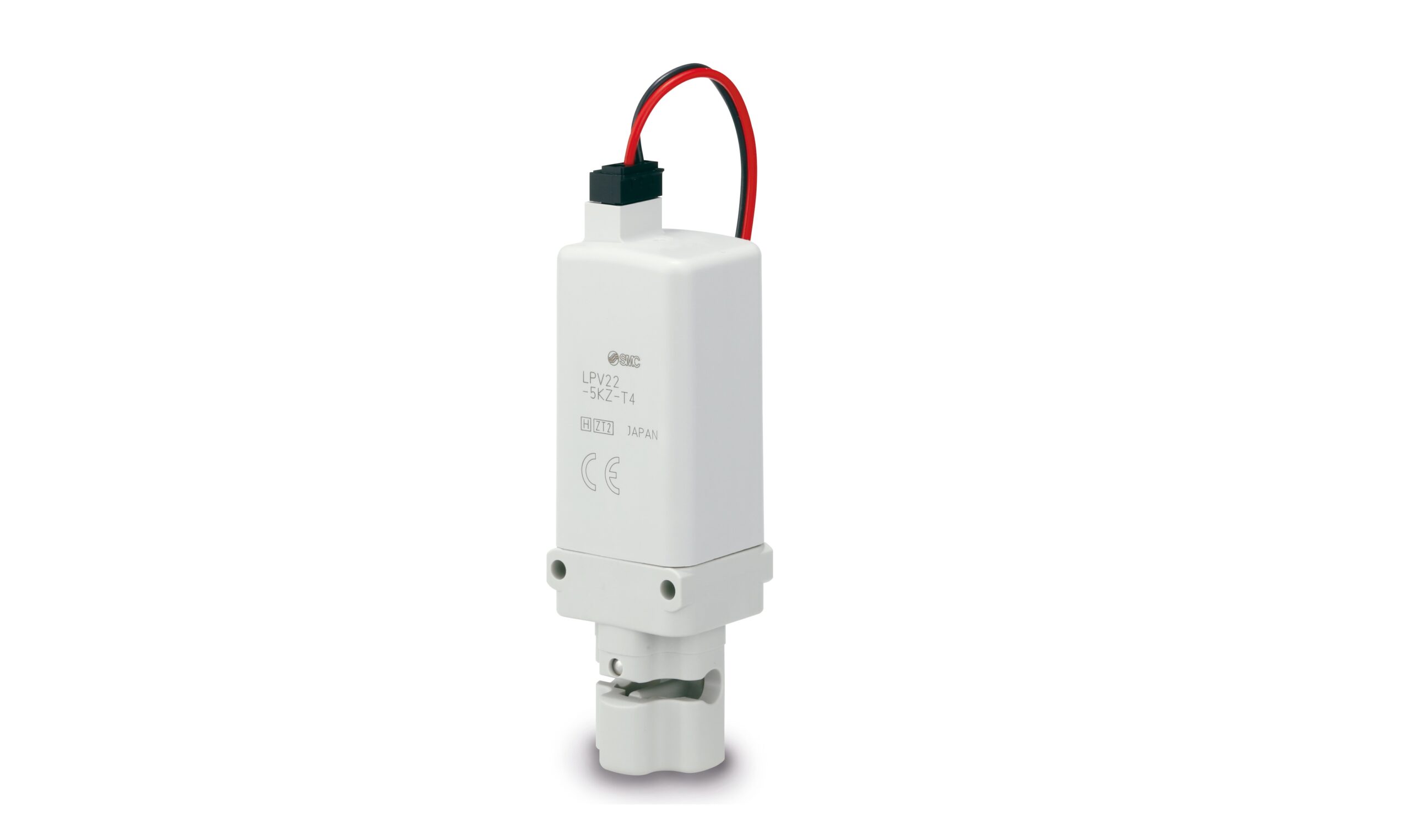

Schlauch­quetsch­ven­ti­le zur Steue­rung von Medi­en wer­den in vie­len Bran­chen ver­wen­det, wenn die­se zum Zwe­cke der Hygie­ne­si­cher­heit von den Innen­tei­len des Ven­tils getrennt sein sol­len – etwa in Ana­ly­se­ge­rä­ten oder Flüs­sig­keits­ab­füll­an­la­gen. Die Quetsch­ven­ti­le der Serie LPV des Auto­ma­ti­sie­rungs­spe­zia­lis­ten SMC schüt­zen das Medi­um so nicht nur effek­tiv vor Ver­un­rei­ni­gun­gen, son­dern erlau­ben den Ein­satz bei hohem maxi­ma­len Betriebs­druck bei zugleich mini­mier­ter Ven­til­brei­te von nur 20 Mil­li­me­tern und einer Leis­tungs­auf­nah­me von 2,0 Watt.

Kom­men zur Steue­rung von Medi­en etwa in der Analytik‑, Medi­zin- und Nah­rungs­mit­tel­in­dus­trie Schlauch­quetsch­ven­ti­le mit Tot­vo­lu­men zum Ein­satz, wer­den Pro­zess­feh­ler, ver­un­rei­nig­te Pro­ben oder Schwie­rig­kei­ten bei der Rei­ni­gung des Durch­fluss­wegs wahr­schein­li­cher. Hier bie­tet SMC mit den Quetsch­ven­ti­len der Serie LPV in Magnet­aus­füh­rung ohne Tot­vo­lu­men die idea­le Lösung: Da das Medi­um nicht mit den beweg­li­chen Tei­len des Ven­tils in Berüh­rung kommt, wer­den mög­li­che Ver­un­rei­ni­gun­gen mini­miert und die Rei­ni­gung ver­ein­facht. Zum ande­ren kann das Medi­um wegen des feh­len­den direk­ten Ven­til­kon­takts unge­hin­dert flie­ßen und der Druck­ab­fall wird redu­ziert. Die Serie LPV erhöht so allem vor­an die Hygie­ne­si­cher­heit, hält aber gleich­zei­tig den Ener­gie­ver­brauch und damit auch die Kos­ten gering – und schont so glei­cher­ma­ßen die Umwelt und den Geldbeutel.

Klei­ner Ver­brauch, hoher Betriebsdruck

Die Serie LPV besitzt einen inte­grier­ten Ener­gie­spar­schalt­kreis, durch den die Leis­tungs­auf­nah­me nur 2,0 Watt beträgt (bei Außen-Durch­mes­ser von 3 und 4 Mil­li­me­ter). Ein wei­te­rer klei­ner Schritt zu einem gro­ßen Ziel: mehr Nach­hal­tig­keit bei indus­tri­el­len Pro­zes­sen. Auch die War­tungs­kos­ten für poten­zi­ell beschä­dig­te Schläu­che wer­den durch den Ein­satz der Quetsch­ven­ti­le von SMC gesenkt. Denn die Bogen­form der Schlauch­klem­me macht sie nicht nur war­tungs­freund­lich, son­dern ver­rin­gert auch Beschä­di­gun­gen des Schlauchs und sorgt für einen unge­hin­der­ten Durch­fluss wie auch einen mini­ma­len Druck­ab­fall. Die Ven­ti­le der Serie LPV sind dabei in den Typen N.C. (Öff­ner, in geklemm­ter Posi­ti­on) und N.O. (Schlie­ßer, in gelös­ter Posi­ti­on) erhältlich.

Ein­fach und fle­xi­bel in der Anwendung

Als Schlauch­ma­te­ri­al las­sen sich Sili­kon, Phar­Med BPT oder Tygon mit Außen-Durch­mes­ser von 3, 4 und 6 Mil­li­me­ter (1/8, 5/32 bezie­hungs­wei­se 1/4 Zoll) ver­wen­den. Der Schlauch lässt sich bei der Quetsch­ven­til­se­rie LPV nach der Ver­wen­dung zudem sehr ein­fach ent­fer­nen und ent­sor­gen – eine Rei­ni­gung ent­fällt. Eine U‑förmige Schlauch­durch­füh­rung sorgt dabei für einen beque­men Aus­tausch bezie­hungs­wei­se Instal­la­ti­on. Bei bestehen­den Model­len war hin­ge­gen noch oft not­wen­dig, den Schlauch durch eine O‑förmige Öff­nung ein­zu­füh­ren. Auch beim ledig­lich 20 Mil­li­me­ter brei­ten und damit kom­pak­ten Ven­til geht die Mon­ta­ge ein­fach von­stat­ten: Mög­lich sind Direkt-/Front­mon­ta­ge sowie Panel­ein­bau, wodurch es sich noch fle­xi­bler und siche­rer nut­zen lässt. So las­sen sich dank der Panel­mon­ta­ge zwi­schen der Durch­fluss- und der Spu­len­sei­te des Quetsch­ven­tils elek­tri­sche Feh­ler infol­ge aus­tre­ten­der Flüs­sig­kei­ten vermeiden.

Ein­satz­be­reit in zahl­rei­chen Branchen

Da die robus­ten und schmutz­re­sis­ten­ten Schlauch­quetsch­ven­ti­le der Serie LPV kein Medi­um berüh­ren, ist für sie dar­über hin­aus kei­ne spe­zi­el­le Zulas­sung erfor­der­lich. In Sum­me sind die Ven­ti­le von SMC damit die idea­le Wahl ins­be­son­de­re für Anwen­dun­gen von der Nah­rungs­mit­tel­in­dus­trie bis hin zur Medi­zin­bran­che, bei denen Medi­en beson­ders rein gehal­ten wer­den müs­sen und eine hohe Hygie­ne­si­cher­heit zu gewähr­leis­ten ist – bei­spiels­wei­se bei DNA-Ana­ly­se­ge­rä­ten, bei Abfall­flüs­sig­keits­lei­tun­gen von Blut­ana­ly­se­sys­te­men, bei Gerä­ten zur Iden­ti­fi­zie­rung und Unter­su­chung von Bak­te­ri­en oder Abfüll­vor­rich­tun­gen von ver­schie­de­nen Flüssigkeiten.
