Schalt­schrank­be­lüf­tung auf kleins­tem Raum

Der Auto­ma­ti­ons­spe­zia­list Lüt­ze ergänzt mit dem AirB­lower Com­pact sein Lüf­ter­port­fo­lio für das ener­gie­ef­fi­zi­en­te AirStream. Hier­durch las­sen die Strö­mungs- und Ent­wär­mungs­ei­gen­schaf­ten des Sys­tems nun auch für klei­ne Schalt­schrän­ke und Schalt­käs­ten voll aus­schöp­fen. Mit dem kom­pak­ten Lüf­ter kön­nen poten­zi­el­le Hot­spots bedarfs­ge­recht und gezielt belüf­tet wer­den. Die Abwär­me wird öko­no­misch abge­führt, die Luft­zir­ku­la­ti­on posi­tiv beein­flusst und das Schalt­schran­kli­ma homo­ge­ni­siert. Neben dem neu­en AirB­lower Com­pact bie­tet Lüt­ze wei­ter­hin die AirB­lower Lüf­ter­bank und AirBlades zur geziel­ten Füh­rung der Luft­strö­me im Schalt­schrank an. Mit dem Sys­tem AirStream kann so in den meis­ten Fäl­len die Leis­tung der ver­wen­de­ten Kli­ma­ge­rä­te bedarfs­ge­recht und nach­hal­tig ange­passt werden.

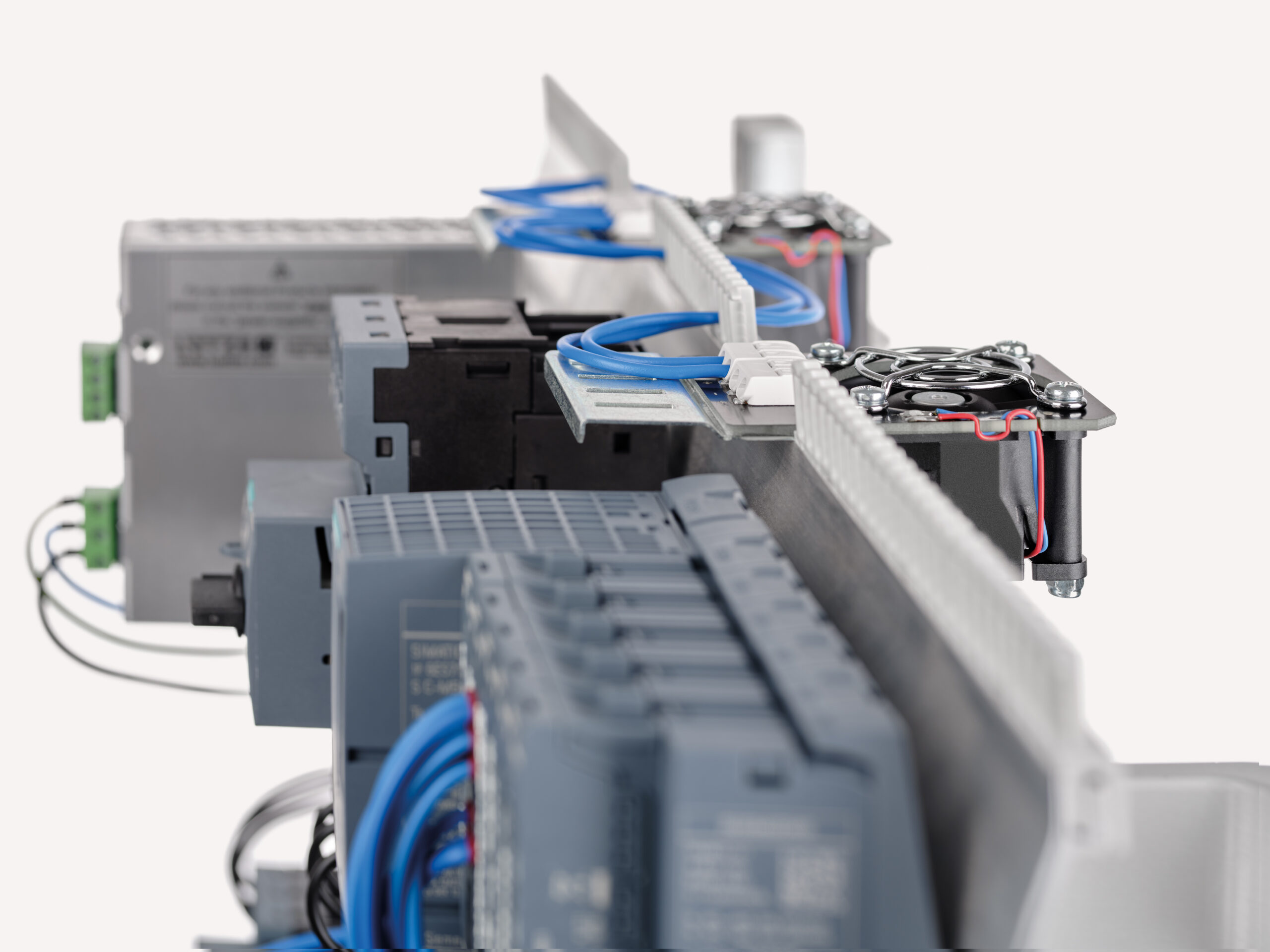

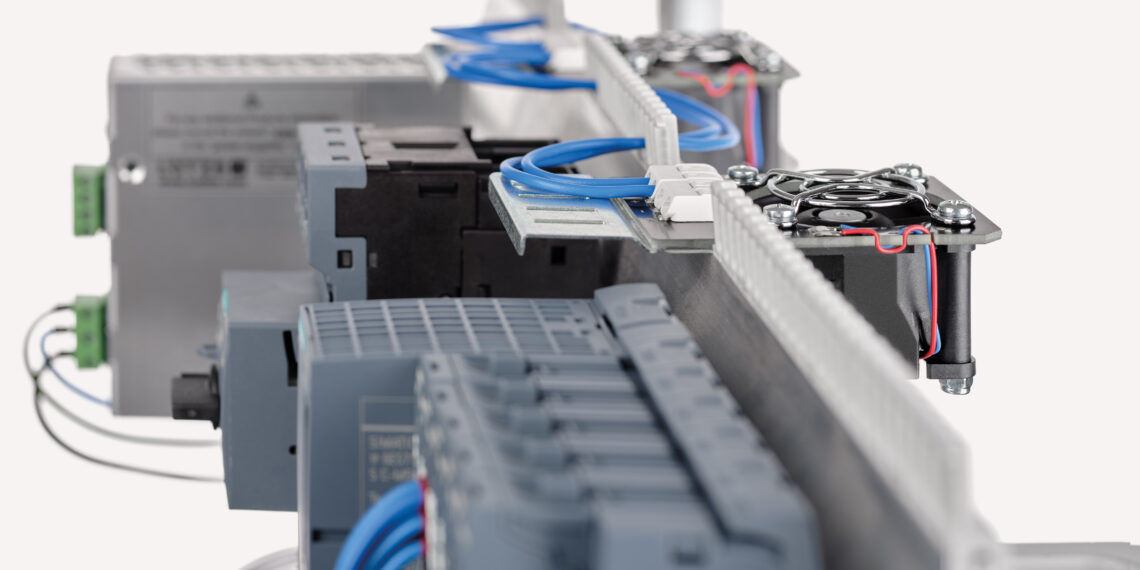

Die ein­bau­fer­ti­gen. kom­pak­ten Lüf­ter kön­nen ihr Poten­ti­al beim Ein­satz in Kom­pakt­ge­häu­sen und Schalt­käs­ten auf dem AirStream Com­pact Rah­men mit sei­nen gerin­ge­ren Ein­bau­tie­fen aus­spie­len. Die indus­trie­taug­li­chen Gerä­te las­sen sich bei der Erst­mon­ta­ge oder nach­träg­lich in bestehen­de Schalt­schrank­kon­fi­gu­ra­tio­nen ein­bau­en. Die Mon­ta­ge der 50 mm brei­ten Lüf­ter ist dank einer paten­tier­ten Lösung mit weni­gen Hand­grif­fen erledigt.

AirB­lower Com­pact sind UL und CE zer­ti­fi­ziert und haben eine Leis­tungs­auf­nah­me von 6,9 Watt bei 24V. Die Lüf­ter haben eine Klem­me für das Anle­gen der Ein­gangs­span­nung und eine wei­te­re für das Wei­ter­brü­cken zum nächs­ten Lüf­ter. So kön­nen bis zu fünf AirB­lower Com­pact hin­ter­ein­an­der­ge­schal­tet wer­den. Die Span­nungs­ver­sor­gung läuft direkt über die Pla­ti­neund die Klem­men sind von vorn frei zugänglich.

Zwei bis maxi­mal fünf Com­pact Lüf­ter wer­den über die Regel­ein­heit LCOS-AB‑I in Ver­bin­dung mit bis zu 3 PT 100 Tem­pe­ra­tur­füh­lern gesteu­ert. Die Pro­gram­mie­rung erfolgt über die Stan­dard-Schnitt­stel­le I/O Link via FDT/DTM. Alle Para­me­ter sind frei defi­nier­bar — von der Tem­pe­ra­tur­steue­rung bis hin zum Takt­be­trieb. Ein Betriebs­stun­den­zäh­ler erfasst alle Arbeits­pa­ra­me­ter. Alle AirB­lower Com­pact haben umfang­rei­che Tests in Kli­ma­kam­mern bestan­den. Die Stand­zeit im Dau­er­be­trieb (365 Tage bei 40 °C) beträgt min­des­tens 7 Jahre.
