Regel­tech­nik im Magnetfeld

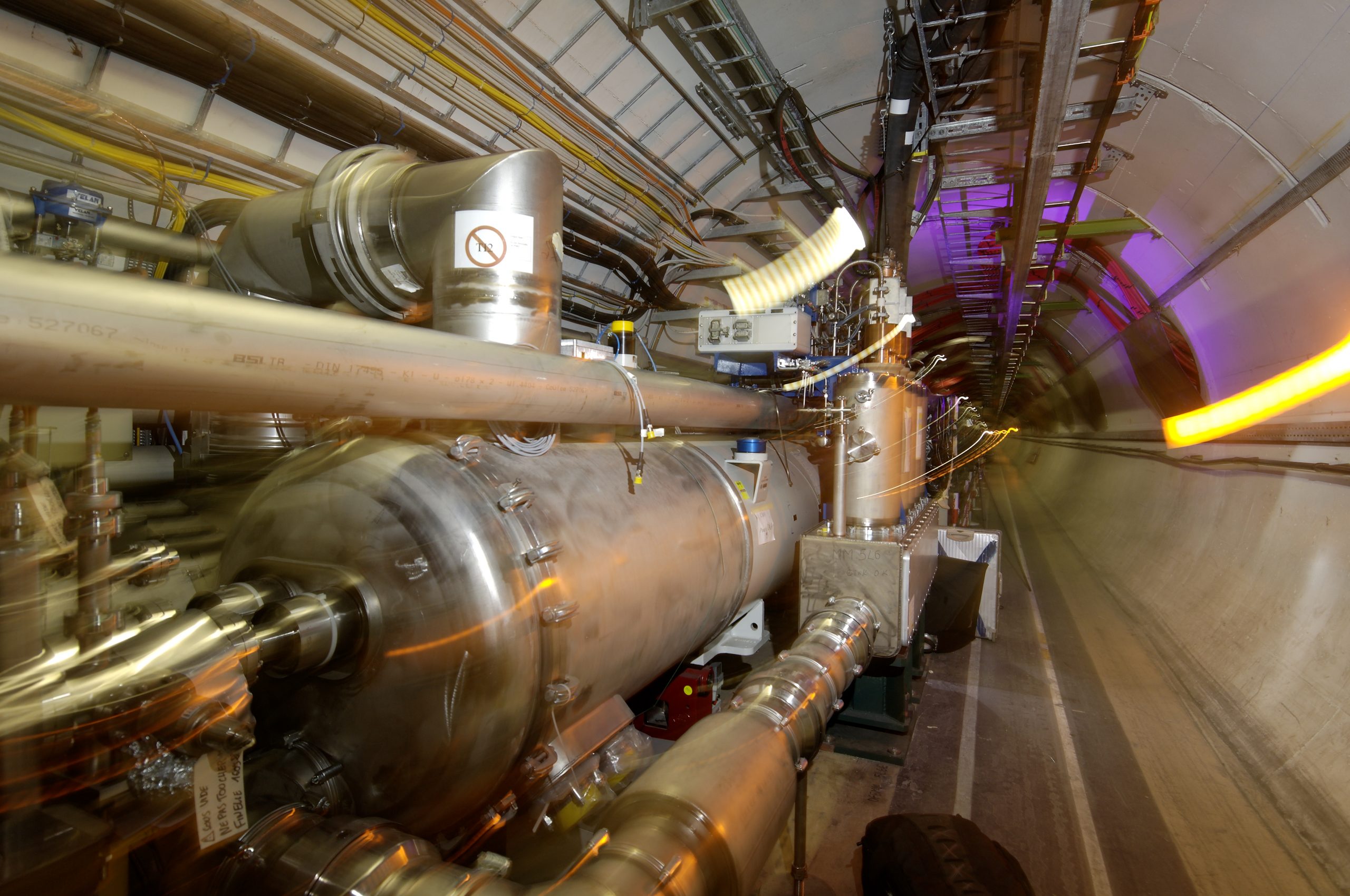

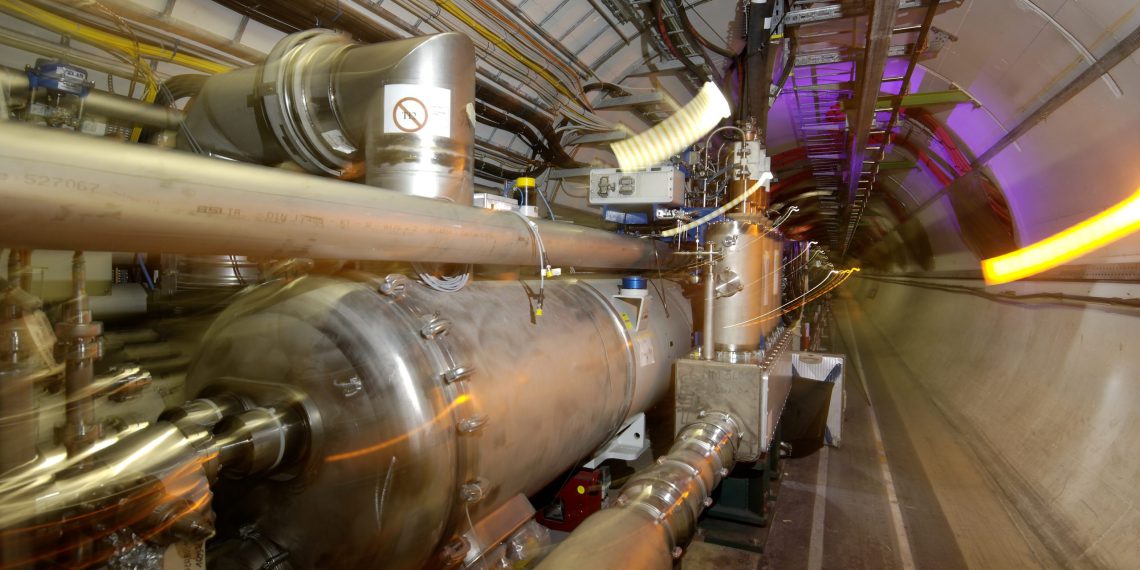

Die Velan-Grup­pe gehört zu den welt­weit füh­ren­den Her­stel­lern von Stahl- und Schmie­de­ven­ti­len für die Che­mie- und Phar­ma­in­dus­trie. Unter ande­rem fer­tigt das Unter­neh­men kryo­ge­ne Regel­ven­ti­le, also Ven­ti­le im Tiefst­tem­pe­ra­tur­be­reich, für Anla­gen zur Erfor­schung der Supra­leit­fä­hig­keit, Par­ti­kel­be­schleu­ni­gern, Kern­fu­si­ons­ein­rich­tun­gen, Rake­ten­start­ram­pen und Verflüssigungsanlagen
für Heli­um und Was­ser­stoff. Für ein Pro­jekt in einer ent­spre­chen­den Anla­ge wur­den Regel­ven­ti­le benö­tigt, die in einem star­ken Magnet­feld zum Ein­satz kom­men. Bei der Rea­li­sie­rung die­ser spe­zi­el­len Her­aus­for­de­rung setz­te Velan auf sei­nen lang­jäh­ri­gen Part­ner Sie­mens. Mit einem Sie­mens- Stel­lungs­reg­ler mit exter­ner Elek­tro­nik erfüllt die tech­ni­sche Lösung nicht nur den Qua­li­fi­zie­rungs- und Funk­ti­ons­test im Magnet­feld von 100 Mil­li­test­la (mT = Maß­ein­heit für magne­ti­sche Fluss­dich­te), son­dern auch die hohen Anfor­de­run­gen des Endkunden.
Velan wird von ähn­li­chen Bran­chen wie die OEM-(Original Equip­ment Manu­fac­tu­rer / Erstausrüster)-Abteilung der Sie­mens Pro­zess­in­stru­men­tie­rung belie­fert. Daher liegt es nahe, dass bei­de Unter­neh­men hin­sicht­lich der Ent­wick­lung neu­er, inno­va­ti­ver Ven­ti­le zusam­men­ar­bei­ten. So ent­stand eine Part­ner­schaft auf Augen­hö­he, die Ven­til-Lösun­gen her­vor­bringt, die bei­spiels­wei­se selbst den stren­gen Anfor­de­run­gen an die Vaku­um­dicht­heit (Heli­um­dicht­heits­prüp­fung) bei der XFEL in Ham­burg (inter­na­tio­na­le Rönt­gen­la­ser-For­schungs­ein­rich­tung) genü­gen. Im kon­kre­ten Pro­jekt müs­sen die Ven­ti­le zusätz­lich auch den Funk­ti­ons­test im Magnet­feld bestehen – selbst für den bewähr­ten Sie­mens Stel­lungs­reg­ler Sipart PS2 eine Herausforderung.

Pro­blem­lo­ser Ein­satz im Magnetfeld

Spe­zi­ell für der­ar­ti­ge Anwen­dun­gen wur­de ein Sys­tem mit exter­ner Elek­tro­nik ent­wi­ckelt. Der am Stell­an­trieb mon­tier­te Teil des Sys­tems besteht ledig­lich aus den Pneu­ma­tik­kom­po­nen­ten und der Signal­rück­füh­rung des Stell­an­triebs. Die eigent­li­che Regel­elek­tro­nik ist sepa­rat in einem 19 Zoll-Bau­grup­pen­trä­ger ver­baut und befin­det sich damit außer­halb des Magnet­fel­des. Der Ven­til­stel­lungs­reg­ler selbst ver­hielt sich im Magnet­feld völ­lig unauf­fäl­lig und das auf Sipart PS2 basie­ren­de Stel­lungs­reg­ler­sys­tem bestand den anspruchs­vol­len Test in einem unab­hän­gi­gen Test­la­bor in allen drei Dimen­sio­nen (zwei Rich­tun­gen pro Ach­se). Damit erfüllt die Lösung pro­blem­los die hohen Anfor­de­run­gen des Kunden.
