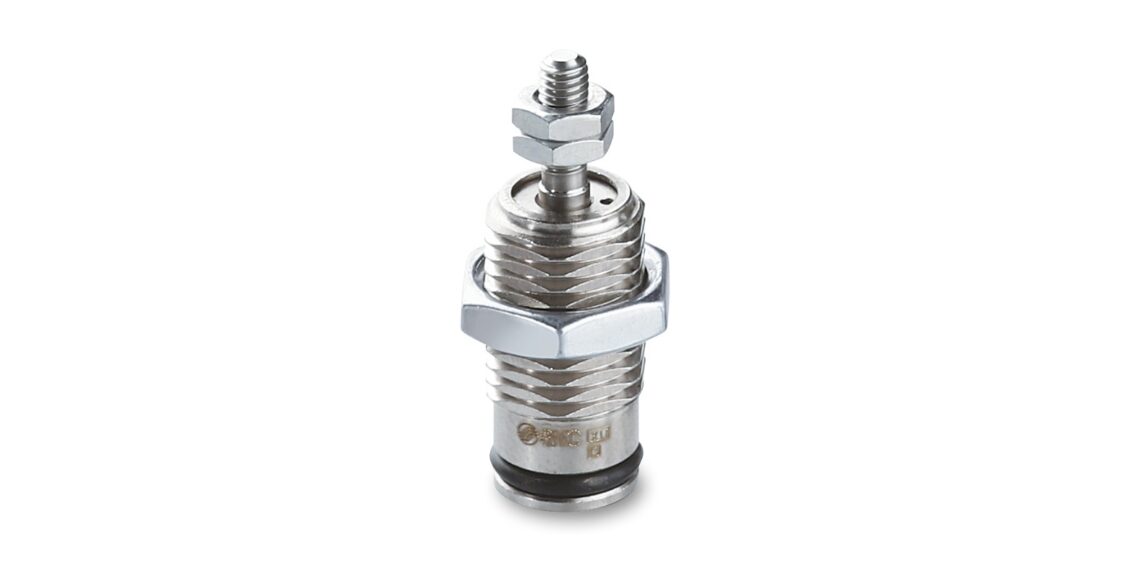

Platz­spa­ren­de mon­tier­ba­re Miniaturzylinder

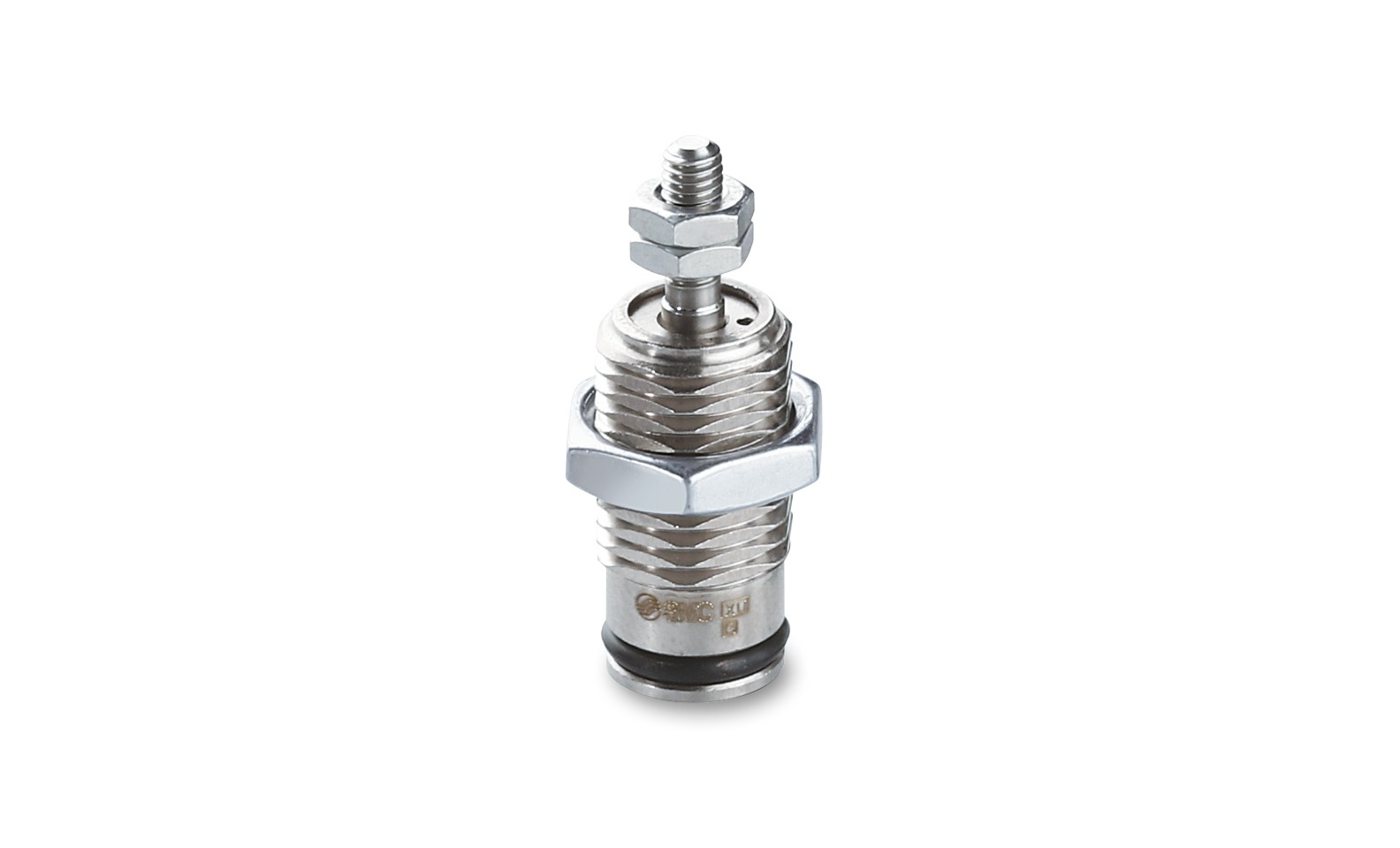

Kom­pakt­heit gilt indus­trie­über­grei­fend genau­so wie für ver­schie­dens­te Anwen­dungs­fäl­le als vor­teil­haft. Auch für Spann‑, Ausstoß‑, Greif- oder Stopp­an­wen­dun­gen mit­tels Zylin­der sind klei­ne und kom­pak­te Anla­gen, die auf engs­tem Raum mög­lichst vie­le Anwen­dun­gen ermög­li­chen, gefragt. Klem­men, Bewe­gen, Grei­fen oder Anschlagen/Ausrichten mit­hil­fe von Zylin­dern sind hier kei­ne Aus­nah­me, allem vor­an, wenn sie auf engs­tem Raum statt­fin­den sol­len. Für sol­che Fäl­le hat SMC die ein­fach­wir­ken­den (Feder­rück­stel­lung) Minia­tur­zy­lin­der der Serie CJP ent­wi­ckelt und die­se jetzt um die mit Kol­ben­durch­mes­ser 16 Mil­li­me­ter ver­füg­ba­re Serie CJP‑Z (vor­mals Kol­ben­durch­mes­ser 15 Mil­li­me­ter) erwei­tert. Die Län­ge des Antriebs sorgt für zusätz­li­che Platz­erspar­nis, was die Kon­struk­ti­on von noch klei­ne­ren Maschi­nen und neue Ein­satz­be­rei­che ermög­licht. Zudem punk­tet die Serie u. a. mit zwei ver­schie­de­nen Mon­ta­ge­op­tio­nen für hohe Design­fle­xi­bi­li­tät, einer ein­fa­chen Instal­la­ti­on und der direk­ten Aus­tausch­bar­keit mit der bestehen­den Serie CJP.

Klei­ne Top-Performer

Die erwei­ter­te Serie CJP‑Z ist mit Kol­ben­durch­mes­sern von 4, 6, 10 und 16 Mil­li­me­ter erhält­lich, bei der Anwen­der auf eine theo­re­ti­sche Zylin­der­kraft beim Aus­fah­ren zwi­schen min­des­tens 0,97 New­ton (Kol­ben­durch­mes­ser 4 Mil­li­me­ter, Betriebs­druck 0,3 Mega­pas­cal) und maxi­mal 124,9 New­ton (Kol­ben­durch­mes­ser 16 Mil­li­me­ter, Betriebs­druck 0,7 Mega­pas­cal) zurück­grei­fen kön­nen. Beim Ein­fah­ren liegt die­se zwi­schen min­des­tens 1,0 New­ton (Kol­ben­durch­mes­ser 4 Mil­li­me­ter, Betriebs­druck zwi­schen 0,3 bis 0,7 Mega­pas­cal) und maxi­mal 5,04 New­ton (Kol­ben­durch­mes­ser 16 Mil­li­me­ter, Betriebs­druck zwi­schen 0,3 bis 0,7 Mega­pas­cal). Dabei ste­hen Hübe von 5, 10 und 15 Mil­li­me­ter zur Verfügung.

Auf­grund ihrer Minia­tur­kon­struk­ti­on, der Län­ge des Antriebs sowie der Mon­ta­ge­op­tio­nen als ein­schraub­ba­re, direkt in einer Maschi­ne inte­grier­ba­ren oder mit­tels Steck­ver­bin­dung für den Schalt­ta­fel­ein­bau kon­zi­pier­ten Vari­an­te spa­ren Anwen­der an Platz. Sie erhal­ten dadurch die Mög­lich­keit, klei­ne­re Anla­gen zu ent­wi­ckeln oder den zusätz­li­chen Raum für ande­re Ele­men­te in der Anwen­dung zu nut­zen. Zudem pro­fi­tie­ren sie durch die Befes­ti­gungs­op­tio­nen von einer hohen Fle­xi­bi­li­tät beim Design von Maschi­nen und Anla­gen.

Schnel­le und ein­fa­che Montage

Die Steck­ver­bin­dung ermög­licht den direk­ten Anschluss bei der Aus­füh­rung für einen Schalt­ta­fel­ein­bau, an die sich eine Durch­schnitts-2-Steck­ver­bin­dung, ein Minia­tur­fit­ting und ein Dros­sel­rück­schlag­ven­til anschlie­ßen las­sen. Dank der glei­chen Spe­zi­fi­ka­tio­nen und Abmes­sun­gen der Vor­gän­ger­se­rie CJP kann die­se schnell und ein­fach durch die neue Serie CJP‑Z aus­ge­tauscht werden.

Anwen­der kön­nen für die Kol­ben­stan­ge zwi­schen ohne oder mit Stoß­kap­pe (fla­che oder run­de Aus­füh­rung) wäh­len – die­se muss nicht sepa­rat bestellt wer­den. Optio­nal ist die Serie CJP‑Z auch noch mit 4 ver­schie­de­nen Kol­ben­stan­gen­mo­di­fi­ka­tio­nen A0, A1, A10 und A11 erhält­lich. Hier kann das Kol­ben­stan­ge­nen­de den indi­vi­du­el­len Kun­den­wün­schen ange­passt werden.
