Pha­sen­schie­nen für den Überspannungsschutz

Die Über­gangs­frist der Nor­men DIN VDE 0100–443 und DIN VDE 0100–534 ist seit Mit­te Dezem­ber 2018  abge­lau­fen. Seit­her ist der Ein­bau von Über­span­nungs­schutz­ein­rich­tun­gen (SPD) im pri­va­ten Woh­nungs- und im klei­nen Gewer­be­bau ver­pflich­tend. Immer mehr Instal­la­teu­re begin­nen, Über­span­nungs­ab­lei­ter in Kom­bi­na­ti­on mit Haupt­schal­tern nach­zu­rüs­ten – dies bedarf jedoch einer schnel­len und vor­kon­fek­tio­nier­ten Ver­drah­tung, wie sie die Pha­sen­schie­nen von FTG aus Tri­berg ermöglichen.
Gemäß der Norm DIN VDE 0100–443 benö­ti­gen elek­tri­sche Anla­gen bei vor­über­ge­hen­den Über­span­nun­gen einen zusätz­li­chen Schutz. Ursa­chen für Über­span­nun­gen kön­nen aus dem Strom­netz oder von der Schalt­an­la­ge selbst stam­men. Vor­keh­run­gen sind daher zu tref­fen, falls es in Gebäu­den zu Per­so­nen­schä­den kom­men kann. Über­span­nungs­ab­lei­ter (engl. Sur­ge Pro­tec­ti­ve Device; kurz SPD) schüt­zen vor gefähr­li­chen Über­span­nun­gen von elek­tri­schen Lei­tun­gen und Gerä­ten. Ange­glie­dert an die­se beschreibt die Norm DIN VDE 0100–534, wel­che Anfor­de­run­gen die pas­sen­den Gerä­te für Über­span­nungs­schutz­ein­rich­tun­gen in Nie­der­span­nungs­schalt­an­la­gen erfül­len soll­ten. Defi­niert wird, dass das Über­span­nungs­schutz­ge­rät am Anfang, also am Ein­spei­se­punkt des Gebäu­des bzw. nahe am elek­tri­schen Haupt­ver­tei­ler, sit­zen muss.
Nicht nur das Nach­rüs­ten in Gebäu­den, son­dern auch die anhal­ten­de Nach­fra­ge vom Immo­bi­li­en­markt bestärkt den Bedarf an Pha­sen­schie­nen, die die Instal­la­teu­re zur Ver­drah­tung von Haupt­schal­tern mit Über­span­nungs­schutz­schal­tern benö­ti­gen. Hier­zu fer­tigt FTG auf Bedarf Pha­sen­schie­nen für indi­vi­du­el­le Gerä­te­kom­bi­na­tio­nen von Haupt­schal­tern und Über­span­nungs­schutz­schal­tern. Wei­ter besteht die Mög­lich­keit, trotz Pha­sen­schie­ne wei­te­re Zulei­tun­gen am Haupt­schal­ter wie auch am Über­span­nungs­schutz­ge­rät anzubringen.

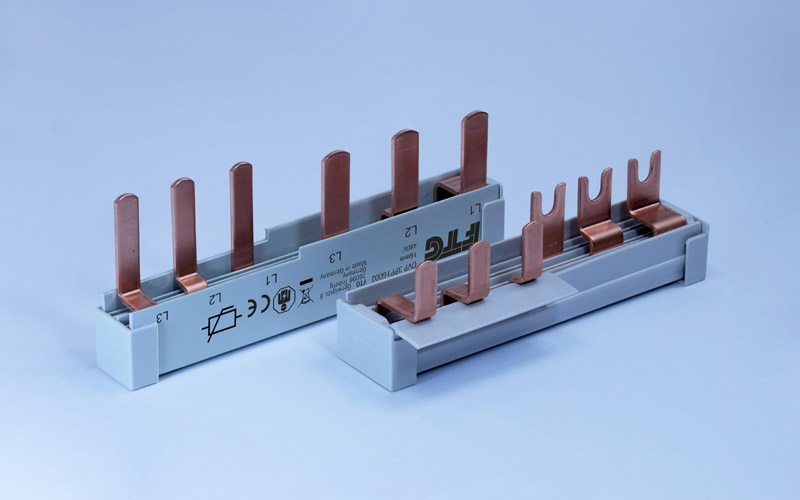

Haupt­merk­ma­le wie zusätz­li­che Iso­lie­run­gen für maxi­ma­le Fin­ger­si­cher­heit wegen des Gerä­te­ver­sat­zes, die unter­schied­li­chen Anschluss­fah­nen, ob Gabel oder Steg, oder aber auch ein Höhen­ver­satz an der Iso­lie­rung sind mög­lich. Die 3- und 4‑poligen Pha­sen­schie­nen sind mit einem Schie­nen­quer­schnitt von bis zu 25 qmm immer für sechs bzw. acht Tei­lungs­ein­hei­ten mit ein und dem­sel­ben Schritt­ab­stand von 18 mm kon­zi­piert. Die Haupt­schal­ter von ABB, Eaton, ETI, Hager, Sie­mens oder Schnei­der kön­nen so ein­fach mit Über­span­nungs­ab­lei­tern wie von Phoe­nix Con­ta­ct, Dehn­guard, CITEL, ETI oder ABB der Typen 2 kom­bi­niert werden.
Das kom­plet­te Port­fo­lio des Her­stel­lers, das neben ein- bis vier­po­li­gen Pha­sen­schie­nen zahl­rei­che wei­te­re Arti­kel wie Klem­men und Ver­tei­ler­blö­cke umfasst, ist auf die preis­wer­te und platz­spa­ren­de Mon­ta­ge in vie­len Ver­tei­ler-Aus­füh­run­gen abge­stimmt und dabei zu jedem Zeit­punkt immer sofort einsatzbereit.
