Neu­er Fail-Safe-Antrieb

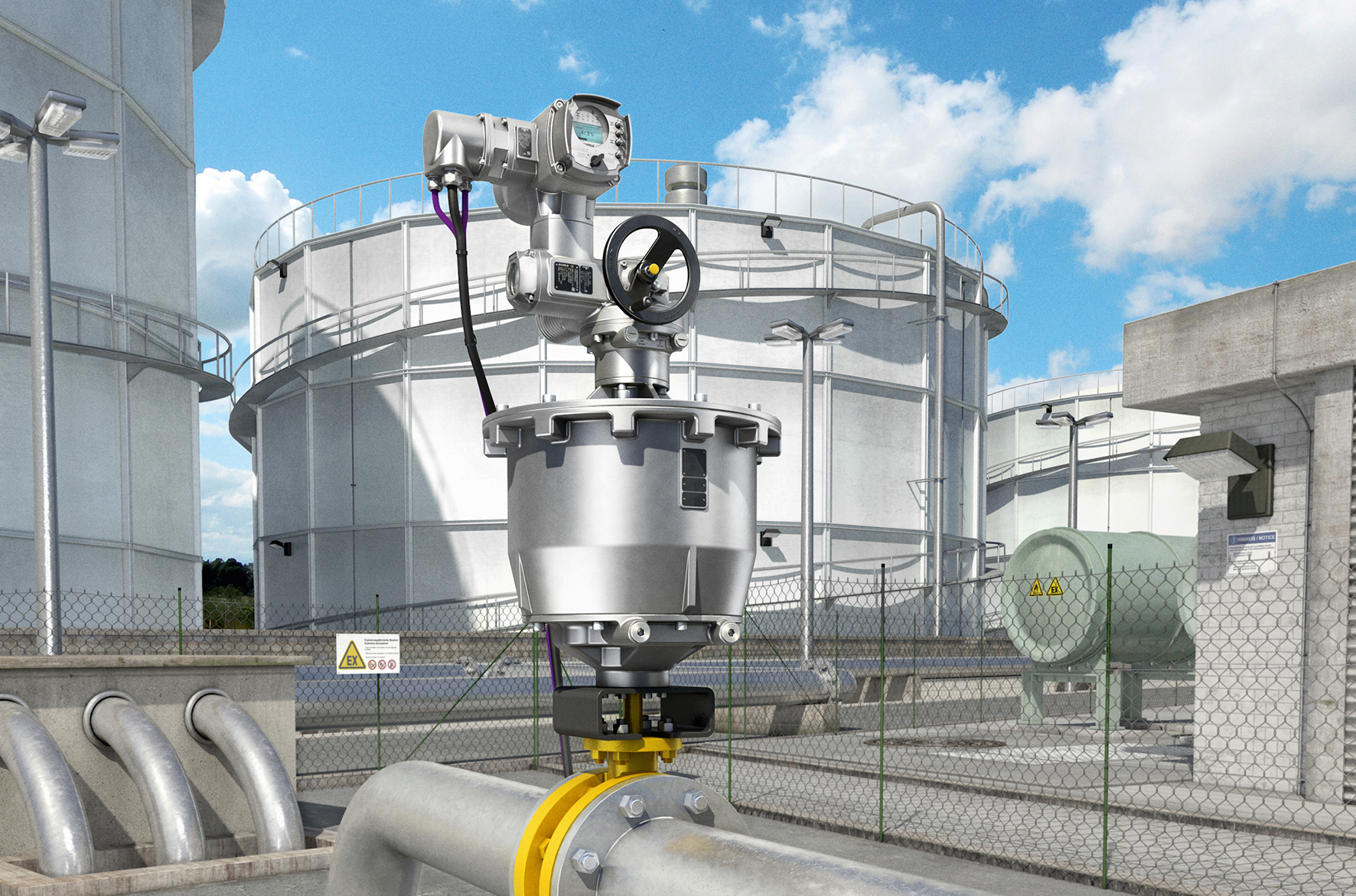

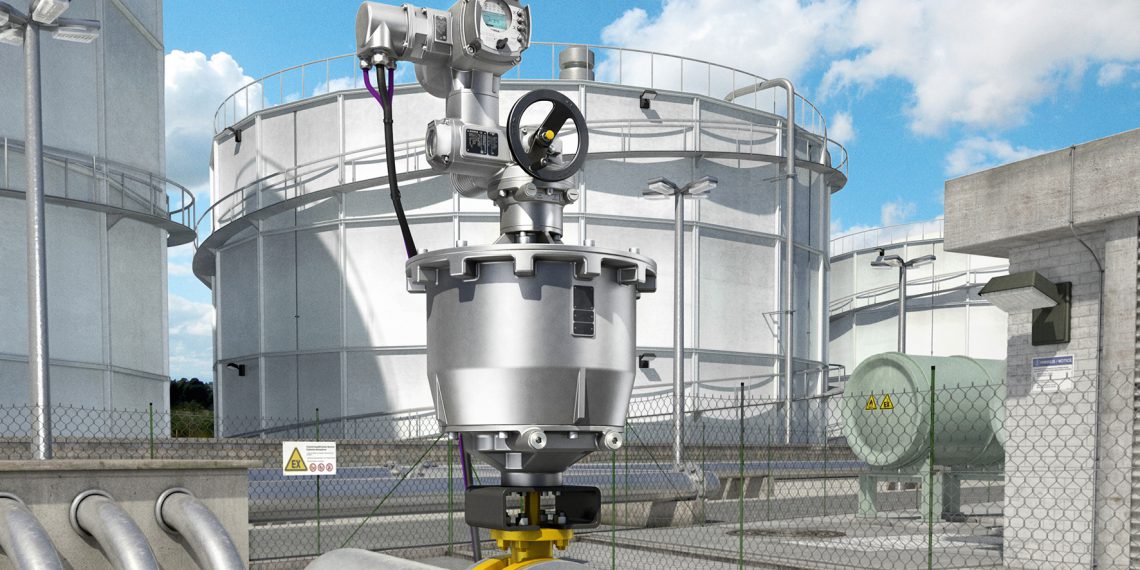

In Anwen­dun­gen mit hohem Gefah­ren­po­ten­zi­al, sowohl in der Öl- und Gas­in­dus­trie als auch in ande­ren Indus­trie­zwei­gen, sind “feh­ler­si­che­re” Stell­an­trie­be gefor­dert, die eine Arma­tur in einem Not­fall auch ohne Strom selbst­tä­tig öff­nen oder schlie­ßen. Mit der Fail-Safe-Ein­heit FQM bie­tet AUMA eine neue, mecha­ni­sche Antriebs­lö­sung, die die­se For­de­rung erfüllt.

Die neue Fail-Safe-Ein­heit erzeugt das im Not­fall erfor­der­li­che Dreh­mo­ment aus­schließ­lich mecha­nisch mit Hil­fe eines zum Patent ange­mel­de­ten Roll­fe­der­mo­tors. Wäh­rend her­kömm­li­che Federn über den Stell­weg der Arma­tur ca. 80 Pro­zent ihres Dreh­mo­ments ver­lie­ren, bleibt bei der AUMA Lösung das Dreh­mo­ment nahe­zu kon­stant. Zudem sorgt ein Über­la­ge­rungs­ge­trie­be dafür, dass die Feder im Nor­mal­be­trieb nicht mit­be­wegt wer­den muss. Bei­des führt dazu, dass die Antriebs­lö­sung deut­lich klei­ner dimen­sio­niert wer­den kön­nen. Vor­zei­ti­ger Ver­schleiß der Feder und Dreh­mo­men­tüber­hö­hun­gen an der Arma­tur wer­den zudem vermieden.

Wei­te­re Beson­der­heit ist die varia­ble Stell­ge­schwin­dig­keit: Die Arma­tur wird mit einer lang­sa­me­ren Geschwin­dig­keit sanft in die End­la­ge gefah­ren. Auch dies schont die Arma­tur und ver­hin­dert Druck­spit­zen in der Rohrleitung.

Die Fail-Safe-Ein­heit wird kom­bi­niert mit AUMA Schwenk­an­trie­ben SQ oder Dreh­an­trie­ben SA mit Schwenk­ge­trie­ben GS, jeweils mit Stell­an­triebs-Steue­rung AC. Bedien­kon­zept, Schnitt­stel­len und Kom­mu­ni­ka­ti­on mit dem Leit­sys­tem sind iden­tisch mit AUMA Stan­dar­d­an­trie­ben. Auf­grund des modu­la­ren Kon­zep­tes lässt sich die Fail-Safe-Ein­heit auch in bestehen­den Anla­gen ein­fach nachrüsten.
Mit der AUMA Fail-Safe-Ein­heit las­sen sich Klap­pen und Häh­ne mit einem Schwenk­win­kel von bis zu 90° auto­ma­ti­sie­ren. Die Fail-Safe-Ein­heit ist für sicher­heits­be­zo­ge­ne Anwen­dun­gen bis SIL 2/SIL 3 geeig­net und ist grund­sätz­lich war­tungs­frei. Eine explo­si­ons­ge­schütz­te Aus­füh­rung ist eben­falls verfügbar.
