Neue Maß­stä­be in der Messgenauigkeit

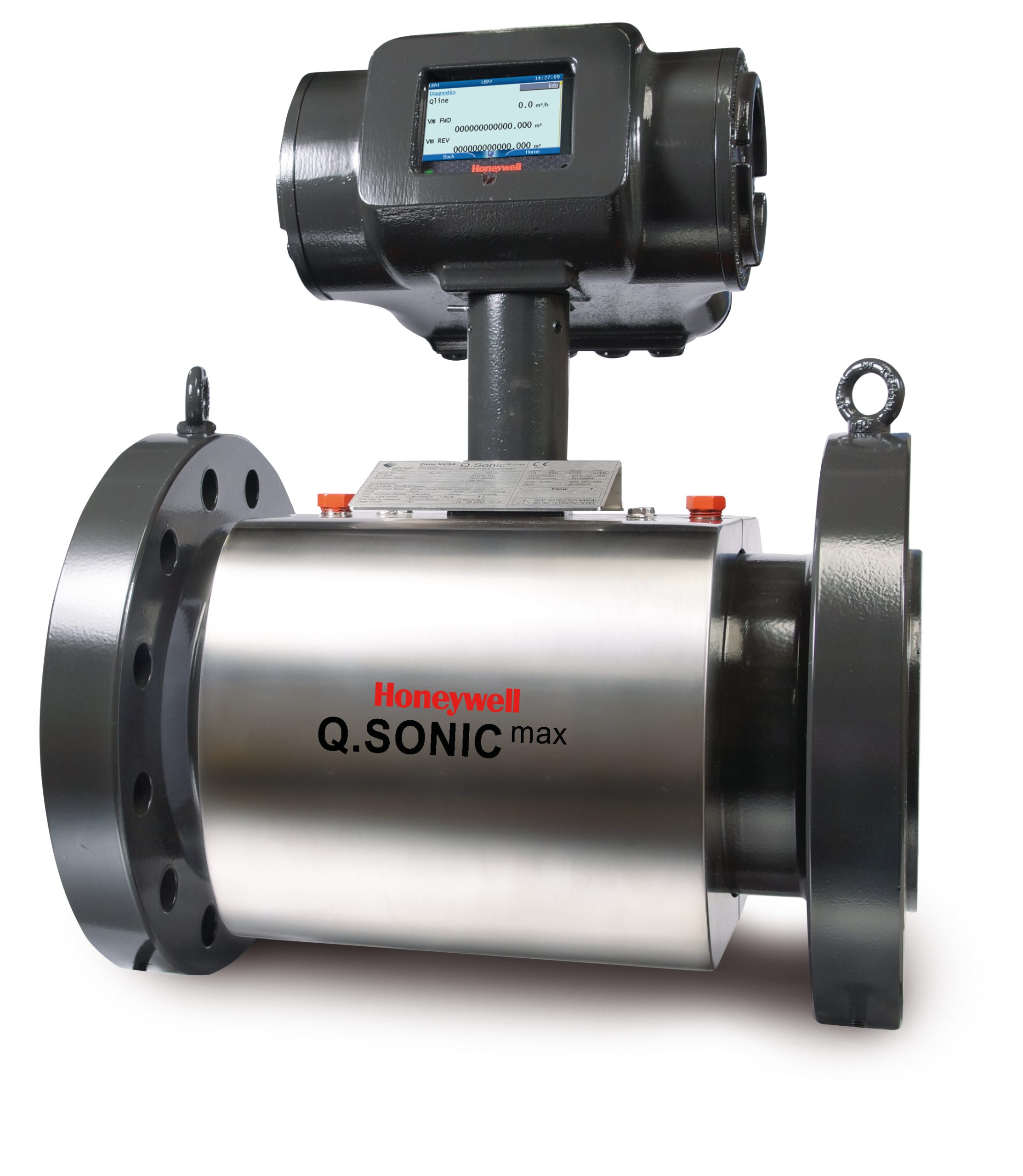

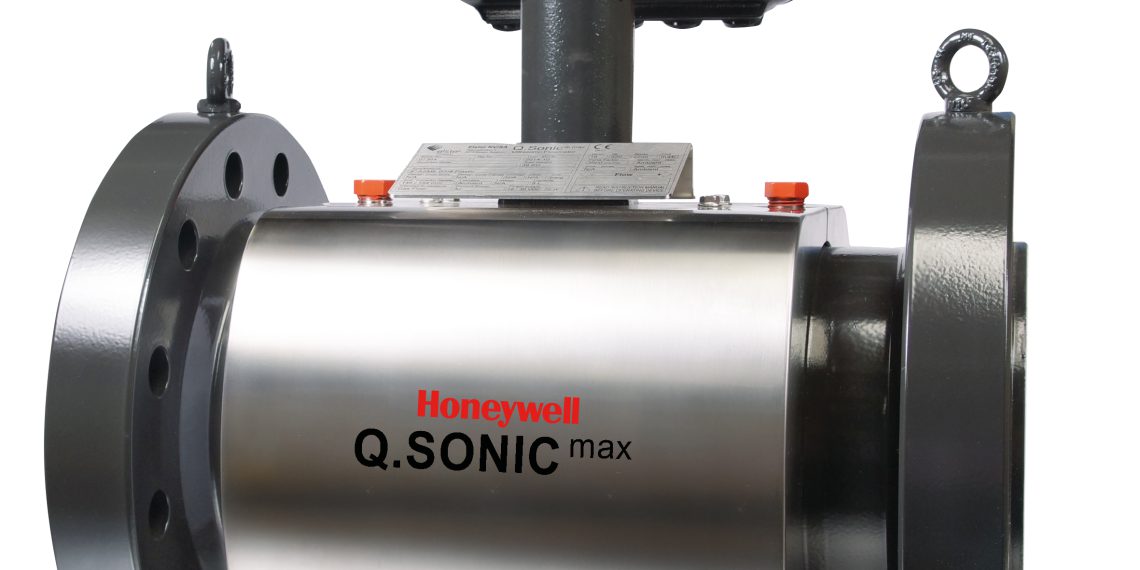

Honey­well Pro­cess Solu­ti­ons stellt sei­nen neus­ten Ultra­schall­gas­zäh­ler Q.Sonic^max vor, der die höchs­te der­zeit ver­füg­ba­re Mess­ge­nau­ig­keits­klas­se im eich­pflich­ti­gen Ver­kehr besitzt und dabei sehr robust ist, um die indi­vi­du­el­len betrieb­li­chen Anfor­de­run­gen zu erfüllen.

Q.Sonic^max, der ers­te 8‑Pfad-Ultra­schall­gas­zäh­ler mit einer Kom­bi­na­ti­on aus Refle­xi­ons- und Direkt­pfa­den, zeich­net sich durch sein ein­zig­ar­ti­ges, paten­tier­tes Design aus. Durch die Reflek­ti­ons­pfa­de und aus­ge­reif­ten Dia­gno­se­funk­tio­nen ist sicher­ge­stellt, dass Drall, Ver­un­rei­ni­gun­gen und Flüs­sig­kei­ten im Innern der Rohr­lei­tung vom Zäh­ler schnell erkannt wer­den. Die Direkt­pfa­de bie­ten eine ver­bes­ser­te Sta­bi­li­tät für eine höhe­re Reg­ler­stör­fes­tig­keit und Mes­sun­gen bei Gasen mit hohem CO2-Gehalt. Dadurch kann der Q.Sonic^max Stö­run­gen im Gas­strom unter allen Bedin­gun­gen erken­nen und kor­ri­gie­ren, die durch kur­ze Ein­lauf­län­gen, Erwei­te­run­gen, Redu­zie­run­gen, Ver­tei­ler, Rohr­bö­gen und ande­re in Erd­gas­an­la­gen vor­kom­men­de Rohr­ele­men­te entstehen.

Inter­ne Druck- und Tem­pe­ra­tur­sen­so­ren sor­gen für eine prä­zi­se Berech­nung der Rey­nolds­zahl und eine dyna­mi­sche Kor­rek­tur des Zäh­ler­ge­häu­ses. Damit wird eine wie­der­hol­ba­re und akku­ra­te Durch­fluss­mes­sung sicher­ge­stellt, selbst bei vari­ie­ren­den oder von der Kali­brie­rung abwei­chen­den Prozessbedingungen.

„Im Gegen­satz zu ande­ren Zäh­lern erfüllt der Q.Sonic^max unab­hän­gig von den Ein­satz­be­din­gun­gen die höchs­ten Ansprü­che“, sagt Eric Bras, HPS Pro­dukt­ma­na­ger für Ultra­schall­gas­zäh­ler. „Der Q.Sonic^max erreicht die von den Kun­den gewünsch­te Genau­ig­keit durch die geringst­mög­li­che der­zeit ver­füg­ba­re Mess­un­si­cher­heit, selbst für anspruchs­volls­te Mess­auf­ga­ben, und bie­tet somit ein erheb­li­ches Einsparpotential.“

Er erfüllt ohne Aus­nah­me die Anfor­de­run­gen der Genau­ig­keits­klas­se 0,5 gemäß R 137–1&2 (2012) der Inter­na­tio­na­len Orga­ni­sa­ti­on für das gesetz­li­che Mess­we­sen (OIML). Die OIML, eine inter­na­tio­na­le, zwi­schen­staat­li­che Nor­men­or­ga­ni­sa­ti­on, för­dert die welt­wei­te Har­mo­ni­sie­rung des gesetz­li­chen Mess­we­sens. So legt sie in ihrer inter­na­tio­na­len Emp­feh­lung drei Genau­ig­keits­klas­sen für Gas­zäh­ler fest, von denen die Klas­se 0,5 die genau­es­te ist.

Der Zäh­ler wird mit der PC-Soft­ware Soni­c­Ex­plo­rer gelie­fert. Betrei­ber, Ser­vice­tech­ni­ker und Inge­nieu­re kön­nen den Zäh­ler vor Ort oder aus der Fer­ne kon­fi­gu­rie­ren, über­prü­fen und über­wa­chen und dadurch die War­tungs­kos­ten um bis zu 75 % senken.

Der Q.Sonic^max ist das neu­es­te Top­mo­dell aus dem Honey­well Port­fo­lio der Q.Sonic-Ultraschallgaszähler. Das exis­tie­ren­de Ange­bot umfasst bereits den Q.Sonic^plus, einen 6‑Pfad-Zäh­ler mit Refle­xi­ons­pfa­den, der eine aus­ge­zeich­ne­te Strö­mungs­pro­fi­ler­ken­nung und ‑dia­gno­se bie­tet, und den Twin­So­nic^plus, der zwei Zäh­ler in einem Gehäu­se ver­eint. Neben einem Zäh­ler für Mes­sun­gen im eich­pflich­ti­gen Bereich ver­fügt er auch über eine unab­hän­gi­ge Mess­ein­heit zur Über­prü­fung der Messergebnisse.
