Neue Dif­fe­renz­druck­sen­so­ren mit IP 65 Gehäuse

Auf der ISH 2017 in Frank­furt prä­sen­tier­te die Beck GmbH Mit­te März erst­mals die neu­en Dif­fe­renz­druck­sen­so­ren der 985-Bau­rei­he. Für beson­de­res Inter­es­se sorg­te dabei das neue Gehäu­se­de­sign aller Model­le. Es ist in Schutz­art IP65 aus­ge­führt, damit staub­dicht und gegen Strahl­was­ser geschützt. Es misst 81mm x 83mm bei 41 mm Bau­hö­he. In der Pra­xis erleich­tert dar­über hin­aus der auf­klapp­ba­re Front­de­ckel Hand­ha­bung und Zugäng­lich­keit. Mit weni­gen Hand­grif­fen sind damit jetzt Mon­ta­ge, Ver­drah­tung und Para­me­trie­rung mög­lich. Der geöff­ne­te Deckel wird dafür wäh­rend den Instal­la­ti­ons­ar­bei­ten ein­fach nach unten geklappt. Soll­ten sich bei der Instal­la­ti­on uner­war­te­te Druck­ver­hält­nis­se her­aus­stel­len, kann mit dem Modell 985Q per Dreh­schal­ter ein­fach und schnell zwi­schen 8 Druck­mess­be­rei­chen und ver­schie­de­nen Aus­gangs­si­gna­len gewählt wer­den. Für ein­fa­che­re Anwen­dun­gen wur­de der Druck­sen­sor 985M mit nur zwei aus­wähl­ba­ren Mess­be­rei­chen und manu­el­lem Off­set-Abgleich ent­wi­ckelt. Und falls ein manu­el­ler Abgleich nicht mög­lich ist, wird der Typ 985A mit auto­ma­ti­scher Null­punkt-Kali­brie­rung ein­ge­setzt. Damit ist der Drift durch Alte­rung, Tem­pe­ra­tur­un­ter­schie­de oder ande­re anla­gen­be­ding­te Ein­flüs­se zuver­läs­sig und dau­er­haft kompensierbar.

Die neue Druck­sen­sor-Bau­rei­he 985 kann Dif­fe­renz-Drü­cke ab 25 Pa bis zu 100 kPa in ver­schie­de­nen Mess­be­reichs­kom­bi­na­tio­nen erfas­sen. Das Drei­lei­ter-Aus­gangs­si­gnal wird über eine Steck­brü­cke als 0…10 V oder 4…20 mA aus­ge­wählt. In glei­cher Wei­se wählt der Anwen­der zwi­schen linea­rem und radi­zier­tem Signal. Letz­te­res ist zur Volu­men­strom­mes­sung nütz­lich. Die Strom­auf­nah­me liegt bei einer Ver­sor­gungs­span­nung von 24 VAC/VDC mit LED-Anzei­ge bei maxi­mal 230 mA. Der Druck­an­schluss erfolgt über einen der zwei Schlauch­stut­zen mit 4mm oder 6mm Durch­mes­ser. Die Hut­mut­ter­ver­schrau­bung erleich­tert die Durch­füh­rung von Kabel oder Lit­zen bis zu 1,5 mm² beim Ein­bau vor Ort. Alle Druck­mess­um­for­mer ent­spre­chen EN 60770 und EN 61326 sowie RoHS nach 2011/65/EWG.

Mit Dif­fe­renz­druck­sen­so­ren für Luft las­sen sich zuver­läs­si­ge Aus­sa­gen über die Ist­zu­stän­de von Lüf­tungs- oder Kli­ma­an­la­gen tref­fen. Denn durch Ände­run­gen im Luft­druck wer­den zuver­läs­sig Infor­ma­ti­on über vie­le Anla­gen­pa­ra­me­ter gelie­fert. Sie zei­gen bei­spiels­wei­se, ob Fil­ter ver­schmutzt sind oder ob die Frisch­luft­um­wäl­zung kor­rekt funk­tio­niert. Damit hat man In der Gebäu­de­au­to­ma­ti­on, der Kli­ma- und Lüf­tungs- oder der Rein­raum­tech­nik vie­le wich­ti­ge Betriebs­da­ten stän­dig verfügbar.

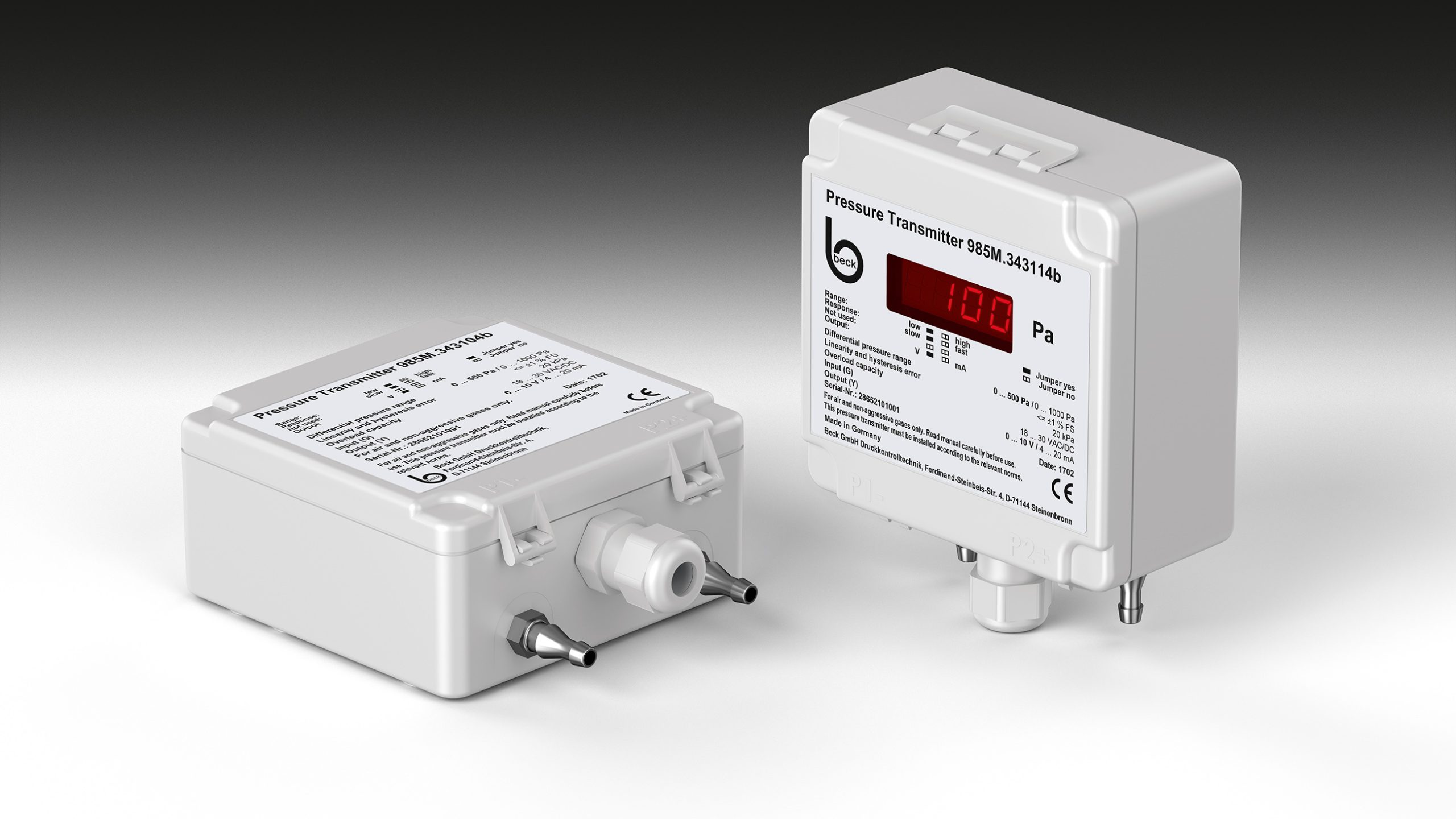

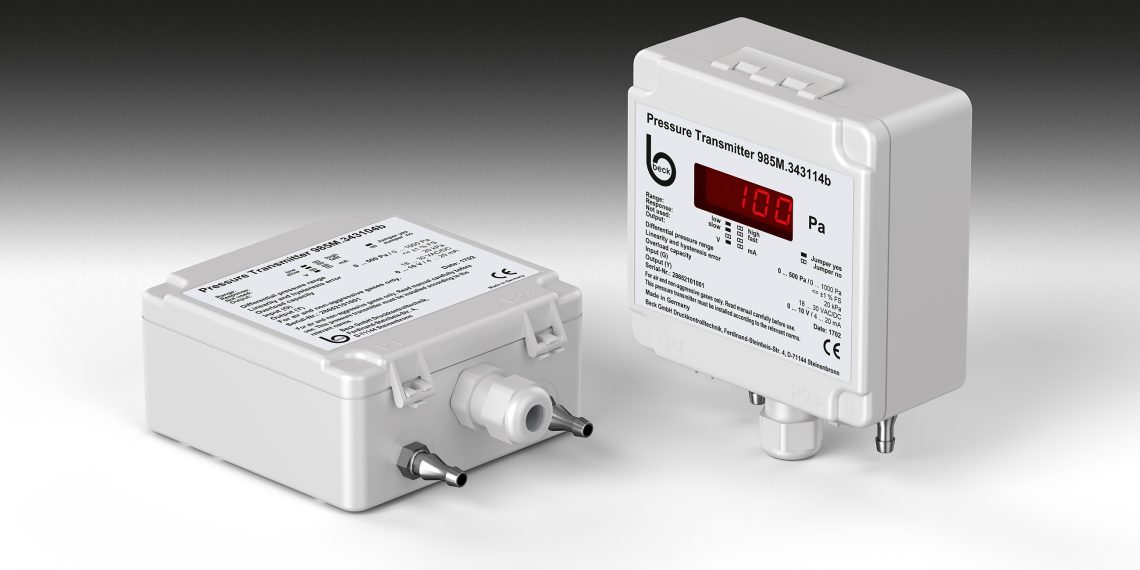

Foto: Beck GmbH
