Modu­la­rer Druck­reg­ler als Reg­ler­bat­te­rie im One-Box-Design

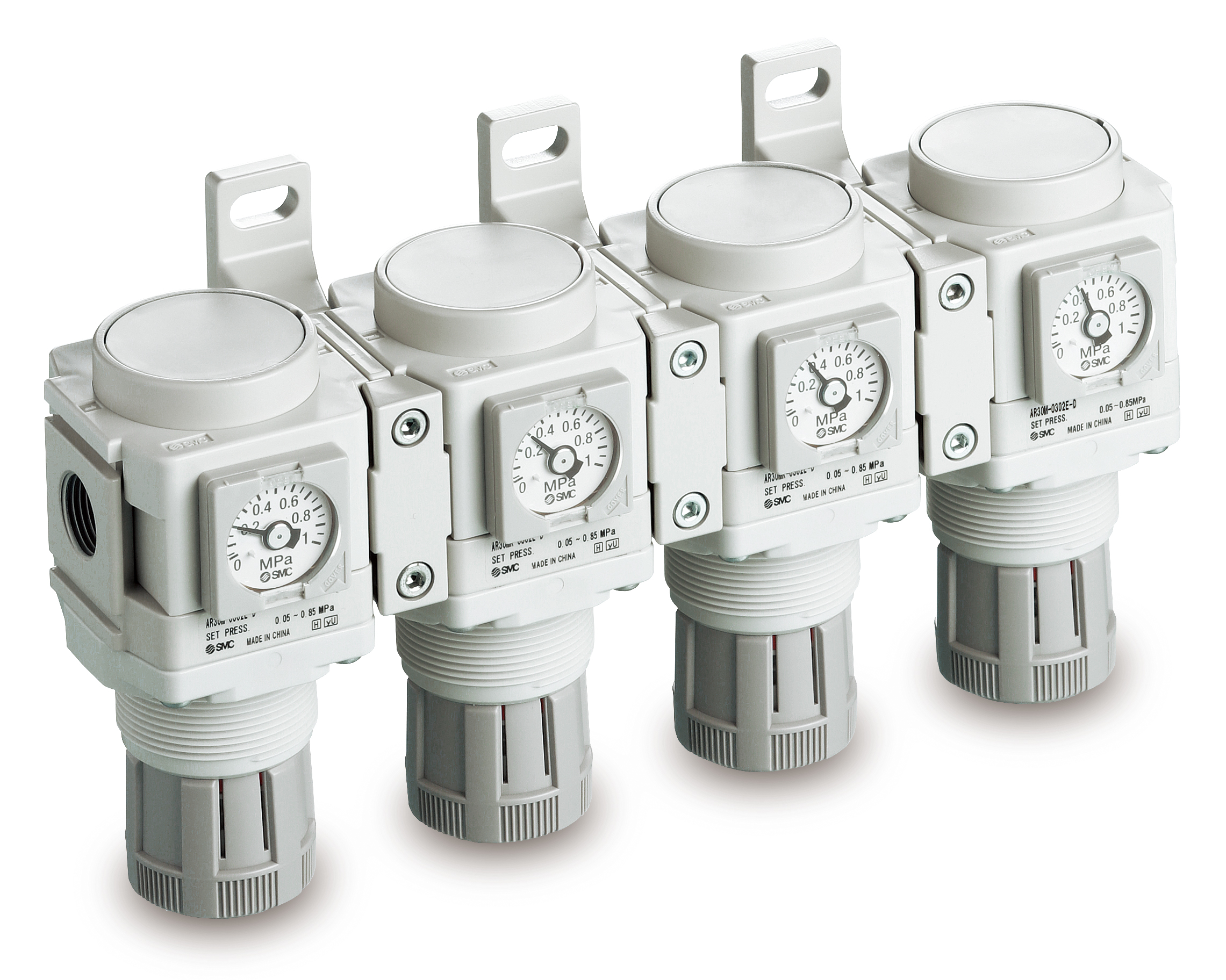

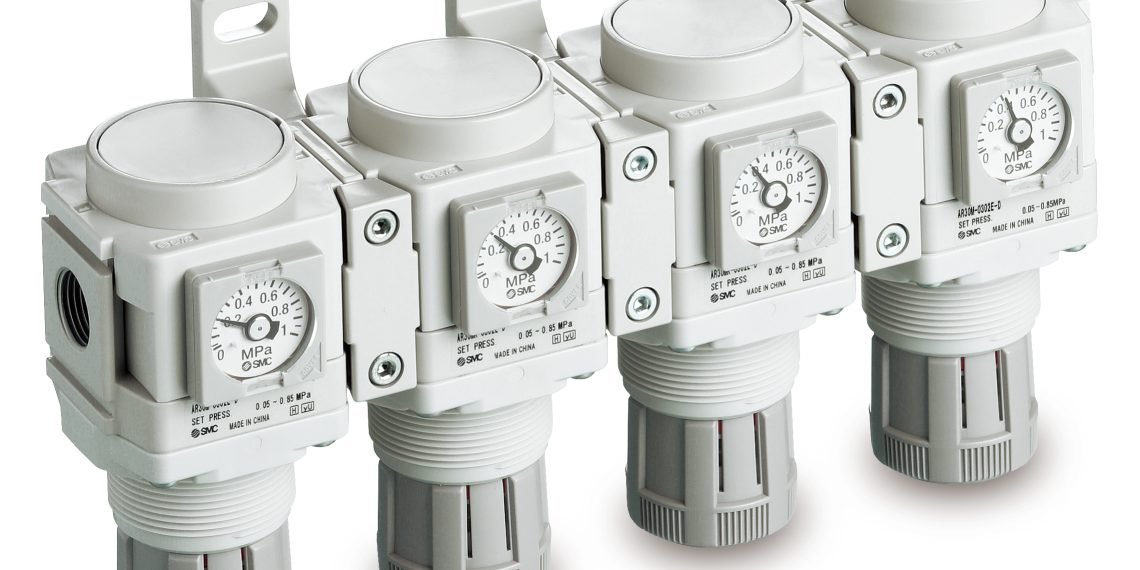

Gera­de pneu­ma­ti­sche Anwen­dun­gen, die die Regu­lie­rung ver­schie­de­ner Drü­cke erfor­dern, kön­nen für Pro­zes­s­in­ge­nieu­re eine Her­aus­for­de­rung sein. Schließ­lich gilt es auch hier, nicht nur die Rege­lung zuver­läs­sig zu gewähr­leis­ten, son­dern eben­so Platz ein­zu­spa­ren und den Instal­la­ti­ons- und War­tungs­auf­wand gering zu hal­ten. Mit der Serie AR#M bie­tet SMC einen modu­la­ren Druck­reg­ler, der über die­ses Anfor­de­rungs­pro­fil hin­aus zahl­rei­che wei­te­re Ansprü­che erfüllt. So ermög­licht die neue Lösung des Spe­zia­lis­ten für pneu­ma­ti­sche und elek­tri­sche Auto­ma­ti­sie­rung den modu­la­ren Auf­bau als Reg­ler­bat­te­rie im One-Box-Design als ein­heit­li­che Gehäu­se­kon­struk­ti­on, dabei die zusätz­li­che Ver­blo­ckung mit allen Anbau­tei­len (Fil­ter, Reg­ler, Öler) der War­tungs­ein­heit der Serie AC‑D sowie eine zen­tra­li­sier­te Druck­re­ge­lung auf der Rückseite.

Mehr­fach vorteilhaft
Ver­schie­de­ne Reg­ler mit einer Durch­fluss­ra­te von 1500, 2100 und 4300 Liter/Minute kön­nen bei der Serie AR#M als Reg­ler­bat­te­rie im One-Box-Design kom­bi­niert wer­den. Dabei lässt sich zum einen dank eines gemein­sa­men Ver­sor­gungs- und Out-Anschlus­ses die Druck­re­ge­lung auf der Rück­sei­te zen­tra­li­sie­ren (nur eine Druck­luft­ver­sor­gung not­wen­dig) und zum ande­ren ver­schie­de­ne Aus­gangs­drü­cke – etwa 0,2 Mega­pas­cal und 0,5 Mega­pas­cal – an der Rück­sei­te rea­li­sie­ren. Durch die vor­mon­tier­ten Ein­hei­ten ist die Reg­ler­bat­te­rie als One-Box-Design etwa bei Bau­grö­ße 30 und einem Anschluss- von 10 Mil­li­me­ter rund 90 Mil­li­me­ter kür­zer als das Vor­gän­ger­mo­dell, was Platz ein­spart. Durch die Kon­struk­ti­on wer­den ins­ge­samt der Verschlauchungs‑, Instal­la­ti­ons- und War­tungs­auf­wand redu­ziert und so auch die Kos­ten verringert.

Die ein­heit­li­che Gehäu­se­kon­struk­ti­on im One-Box-Design hilft außer­dem dabei, dass Staub und ande­re Fremd­stof­fe sich deut­lich schlech­ter auf der Außen­sei­te der Druck­reg­ler ansam­meln kön­nen. Auch das qua­dra­tisch inte­grier­ba­re Mano­me­ter ist ohne her­vor­ste­hen­de Bau­tei­le ange­bracht, was nicht nur die Ver­let­zungs­ge­fahr redu­ziert, son­dern auch mög­li­che Beschä­di­gun­gen am Mano­me­ter ver­mei­det und damit die Beschaf­fung von Ersatz­tei­len ein­schließ­lich der damit ver­bun­de­nen Kos­ten ver­rin­gert. Leicht ergän­zen las­sen sich die modu­la­ren Druck­reg­ler außer­dem mit der War­tungs­ein­heit der Serie AC‑D, was die Fil­te­rung und Ölung der Druck­luft ermöglicht.

Ein­fa­ches Handling
Das trans­pa­ren­te Öff­nungs- und Schließ­fens­ter des recht­ecki­gen Mano­me­ters lässt sich pro­blem­los per Hand öff­nen und der Druck­be­reich mit­tels Flach­schrau­ben­dre­her ein­stel­len. Der an der Unter­sei­te lie­gen­de ergo­no­mi­sche Knopf ermög­licht zudem die Regu­lie­rung des Drucks im Hand­um­dre­hen. Dabei kann ein Soll­druck von 0,05 bis etwa 0,85 Mega­pas­cal ein­ge­stellt wer­den. Für die Instal­la­ti­on ste­hen je nach Bau­grö­ße (20, 30, 40) am Ein- und Aus­gang Anschlüs­se in den Grö­ßen 1/2 (nur Ein­gang), 1/4, 1/8 und 3/8 zur Ver­fü­gung. Auch die Aus­wahl der rich­ti­gen Kom­bi­na­ti­on gelingt mühe­los: Mit­tels Online-Kon­fi­gu­ra­tor von SMC kön­nen Anwen­der sehr schnell die pas­sen­de Kom­bi­na­ti­on zusam­men­stel­len. Zudem ver­hin­dert eine im Hin­ter­grund lau­fen­de Plau­si­bi­li­täts­prü­fung im Vor­hin­ein Fehlbestellungen.
