Minia­tur­sen­sor ermög­licht Druck- und Temperaturmonitoring

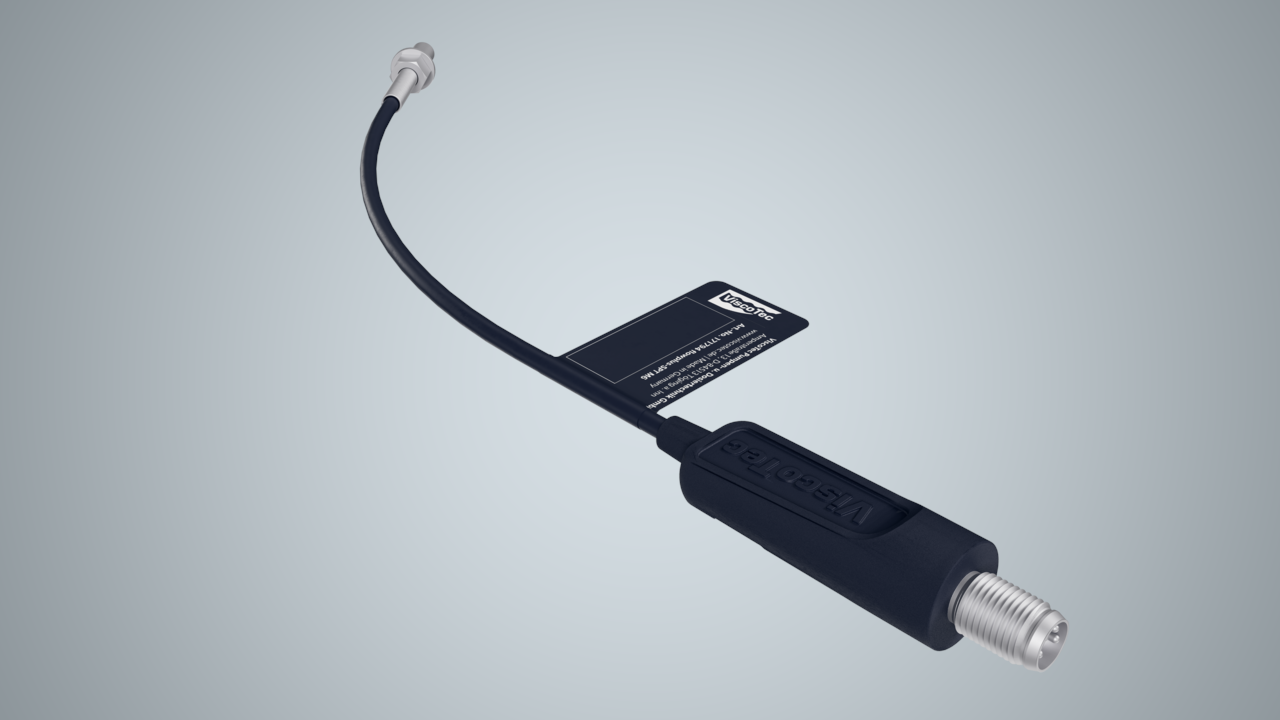

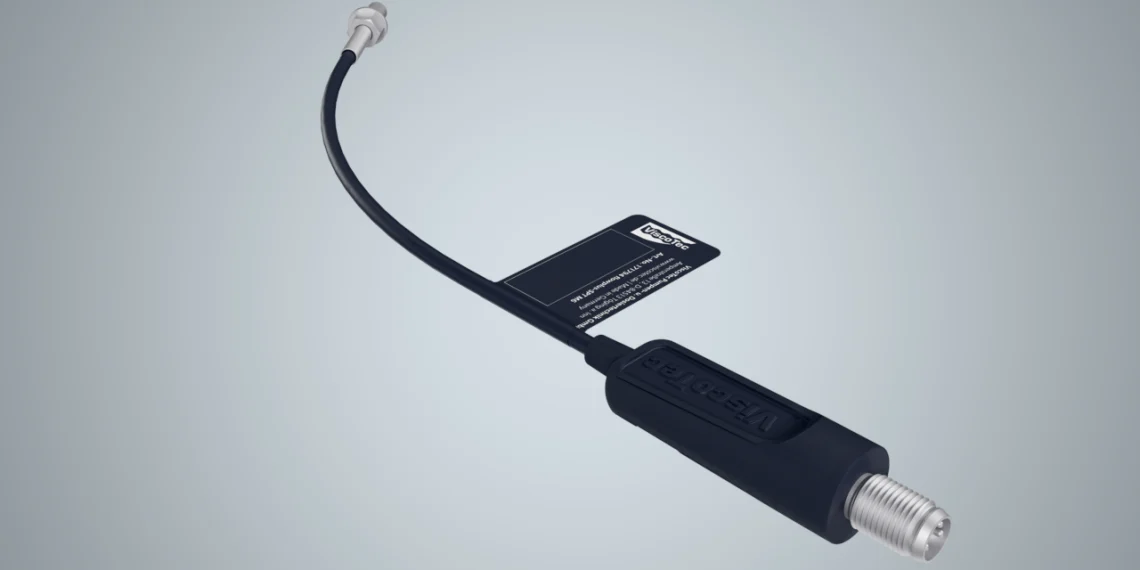

Mit dem flowplus‑Spt M6 bringt Vis­coTec jetzt den welt­weit kleins­ten front­bün­di­gen Druck­sen­sor mit che­mi­scher – weit­ge­hend iner­ter – Druck­mem­bran aus Ffkm auf den Markt. Der Minia­tur­sen­sor ist aktu­ell zudem der ein­zi­ge Sen­sor, der mit einem M6-Gewin­de als Pro­zess­an­schluss und einem nur 15,3 mm kur­zen Sen­sor­kör­per sowohl eine Druck- als auch Tem­pe­ra­tur­er­fas­sung rea­li­siert. Dabei misst der flowp­lus-Spt M6 Sen­sor Drü­cke des zu dosie­ren­den Mate­ri­als bis 40 bar in einem Tem­pe­ra­tur­be­reich von 5 bis 50 Grad Cel­si­us. Der Minia­tur­sen­sor fügt sich opti­mal im Mate­ri­al­aus­gang von Vis­coTec Dosier­an­la­gen ein, kann aber auch an ande­ren Appli­ka­tio­nen ver­baut wer­den und redu­ziert dort durch sei­ne klei­ne Bau­form even­tu­el­le Mate­ri­al­ver­lus­te durch tot­raum­op­ti­mier­te Kom­po­nen­ten. Die Inte­gra­ti­on in Vis­coTec-Dis­pen­ser gelingt dank intui­ti­ver Mecha­nik und kur­zer Kabel­län­ge zügig, so dass der flowp­lus-Spt M6 unmit­tel­bar für die Pro­zess­da­ten­er­fas­sung ein­satz­be­reit ist.

Wei­te­res Plus: Die inte­grier­te Elek­tro­nik wan­delt die erfass­ten Drü­cke und Tem­pe­ra­tu­ren in ein ana­lo­ges Span­nungs­si­gnal um, was eine kom­pli­ka­ti­ons­lo­se und schnel­le Inte­gra­ti­on in Steue­run­gen wie etwa einer Sps ermög­licht. Die nied­ri­ge Mess­to­le­ranz von nur 2 Pro­zent und die dar­aus resul­tie­ren­de hohe Mess­ge­nau­ig­keit sichern eine prä­zi­se und gleich­zei­tig ein­fa­che Ver­ar­bei­tung der erfass­ten Mess­da­ten. Zudem kön­nen mög­li­che Kabel­brü­che über einen Abfall des druck­ab­hän­gi­gen Span­nungs­si­gnals unter 0,1 Volt mit der über­ge­ord­ne­ten Steue­rung detek­tiert werden.
Dank staub- und spritz­was­ser­ge­schütz­ter Aus­le­gung (Schutz­art IP54) arbei­tet der flowp­lus-Spt M6 auch ohne Anbrin­gung wei­te­rer Abde­ckungs­kom­po­nen­ten im indus­tri­el­len Umfeld sou­ve­rän und ver­läss­lich. Der Sen­sor­kör­per ist in Edel­stahl gear­bei­tet und dadurch weit­ge­hend resis­tent gegen Ein­flüs­se jedes nur denk­ba­ren Medi­ums. Des Wei­te­ren ist die aus Ffkm bestehen­de Mess­mem­bran deut­lich resis­ten­ter als her­kömm­li­che Mem­bra­ne, was sich in merk­bar redu­zier­ten Instand­set­zungs- und Ersatz­teil­kos­ten zeigt. Mit­tels che­mie­be­stän­di­gem, schlepp­ket­ten­taug­li­chem Sen­sor­ver­bin­dungs­ka­bel gelingt die rei­bungs­lo­se Kopp­lung mit Vis­coTec-Steue­run­gen über einen 4‑poligen M8-Stan­dard­an­schluss. Der flowp­lus-Spt M6 ist ab sofort am Markt erhältlich.
