Mehr­stu­fen-Vaku­um­er­zeu­ger

Bran­chen­weit wer­den Vaku­um­er­zeu­ger zur Hand­ha­bung von Werk­stü­cken genutzt: Von Auto­mo­ti­ve und Elek­tro­nik über Life Sci­ence und Druck­in­dus­trie bis hin zu Food & Pack­a­ging. Unebe­ne Ober­flä­chen oder der Ein­satz an beweg­li­chen Tei­len von Indus­trie­ro­bo­tern stel­len hier­bei eine beson­de­re Her­aus­for­de­rung dar. Um die­se zu meis­tern, stellt SMC mit den Seri­en ZL3 und ZL6 mehr­stu­fi­ge Vaku­um­er­zeu­ger bereit, die mit einem hohen Saug­vo­lu­men­strom und einem kom­pak­ten sowie leich­ten Design über­zeu­gen und dabei ener­gie­spar­sam arbeiten.

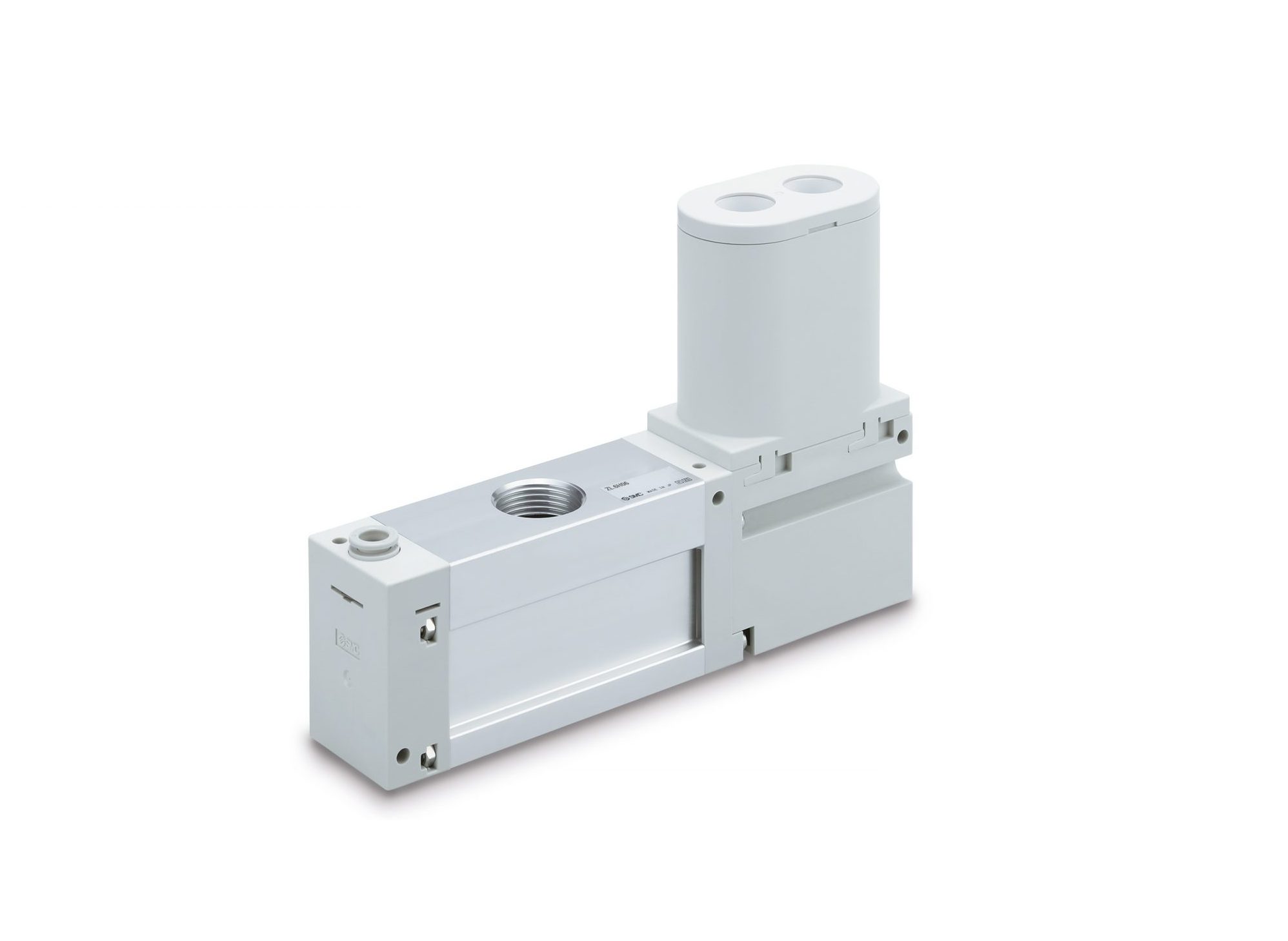

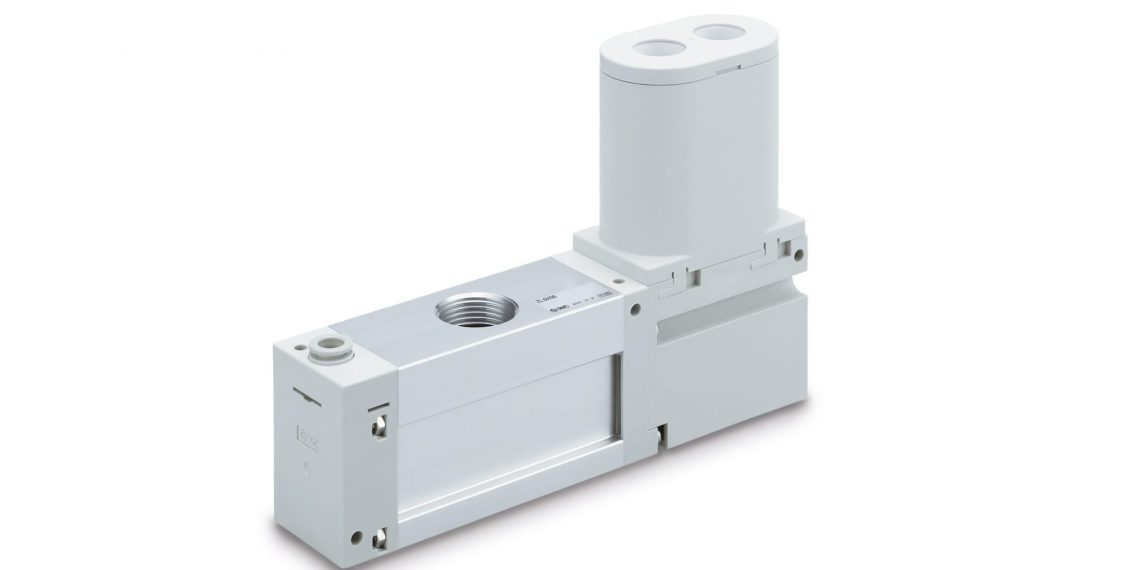

Mit der Erwei­te­rung um die Seri­en ZL3 und ZL6 umfasst das Port­fo­lio von Mehr­stu­fen-Vaku­um­er­zeu­gern der Serie ZL von SMC ins­ge­samt drei Ver­sio­nen, die über ein maxi­ma­les Saug­vo­lu­men von 100 Liter pro Minu­te (ZL1), 300 Liter pro Minu­te (ZL3) und 600 Liter pro Minu­te (ZL6; jeweils ANR) ver­fü­gen. Im Ver­gleich zu einer 1‑stufigen Düsen­aus­füh­rung bie­ten sie einen erhöh­ten Saug­vo­lu­men­strom von bis zu 250 %. Die bei­den neu­en Model­le sind zusätz­lich mit optio­na­len Ener­gie­spar­funk­tio­nen aus­ge­stat­tet und beson­ders für kos­ten­spa­ren­de, gewichts­re­du­zier­te Maschi­nen­de­signs geeignet.

Hoch­leis­tung im Kleinformat
Dank ihrer hohen Saug­leis­tung machen die Seri­en ZL3/ZL6 Pick-and-Place-Anwen­dun­gen noch pro­zess­si­che­rer sowie effi­zi­en­ter und ver­kür­zen die Takt­zei­ten, wodurch die Aus­brin­gungs­men­ge gestei­gert wird. Dabei han­delt es sich in bei­den Fäl­len um ech­te Leicht­ge­wich­te: Mit 390 g (ZL3) und 470 g (ZL6) erzeu­gen sie nur ein gerin­ges Träg­heits­mo­ment beim Ein­satz in beweg­li­chen Anwen­dun­gen (z. B. Robo­ter­arm) und erhö­hen damit die Dyna­mik bei zugleich hoher Sta­bi­li­tät. Die Mehr­stu­fen-Vaku­um­er­zeu­ger ermög­li­chen damit kom­pak­te Maschinenkonstruktionen.

Ener­gie­ef­fi­zi­en­te Leistungsträger
Mit­hil­fe einer mehr­stu­fi­gen Düsen­kon­struk­ti­on mit 3‑Stu­fen-Dif­fu­sor – in ein­fa­cher (ZL1/ZL3) und dop­pel­ter Aus­füh­rung (ZL6) – gelingt es bei allen drei Model­len ein für den Werk­stück­trans­fer zuver­läs­si­ges Vaku­um­ni­veau bei gerin­gem Luft­ver­brauch auf­zu­bau­en. Dies spart Ener­gie­kos­ten und schafft gleich­zei­tig eine hohe Anwen­dungs­ef­fi­zi­enz. Zusätz­li­che Ener­gie- und damit wei­te­re Kos­ten­ein­spa­run­gen ermög­licht die Opti­on, die Seri­en ZL3/ZL6 mit einem digi­ta­len Vaku­um­schal­ter mit Ener­gie­spar­funk­ti­on aus­zu­stat­ten. Die­ser schal­tet die Druck­luft­ver­sor­gung auto­ma­tisch ab, wenn der gewünsch­te Vaku­um­wert erreicht wur­de und erlaubt damit eine Vaku­um­er­zeu­gung nach Bedarf. So ent­steht ein sich selbst steu­ern­der Regel­kreis – und in der Fol­ge redu­ziert sich der Luft­ver­brauch um bis zu 90 Pro­zent Eben­falls mög­lich ist die Vaku­um­er­zeu­gung mit­tels Ansteue­rung mit optio­na­len, an das Gehäu­se mon­tier­ba­ren Pilot­ven­ti­len. Ins­ge­samt erge­ben sich so zahl­rei­che Vor­tei­le – von mehr Effi­zi­enz durch ver­kürz­te Zyklus­zei­ten über höhe­re Sicher­heit mit­tels Sen­sor­über­wa­chung bis hin zur Eig­nung für Industrie‑4.0‑Anwendungen dank Fernwartung.

Fle­xi­ble Allrounder
Kos­ten und Mon­ta­ge­zeit ver­rin­gern sich zusätz­lich, indem der optio­na­le, dop­pel­te Gewin­de­an­schluss für den Vaku­um­an­schluss die direk­te Ver­bin­dung des Vaku­um­er­zeu­gers ohne zusätz­li­che T‑Verschraubungen erlaubt. Zudem ist eine ein­fa­che, zen­tra­le Vaku­um­er­zeu­gung für meh­re­re Vaku­um­an­wen­dun­gen mög­lich. Anwender

kön­nen bei Bedarf außer­dem einen optio­na­len Adap­ter für die Mon­ta­ge von unten erhal­ten, wodurch Maschi­nen­up­dates ohne Ände­rung der Befes­ti­gungs­boh­run­gen (ZL1 und ZL3) gelin­gen. Eben­falls kom­for­ta­bel gestal­tet sich der Ein­satz der Mehr­stu­fen-Vaku­um­er­zeu­ger: So las­sen sich unter ande­rem emp­find­li­che Bau­tei­le oder Werk­stü­cke dank einer Ein­stell­na­del zur Dämp­fung des Abbla­s­im­pul­ses scho­nend lösen. Das schafft neben mehr Pro­zess­si­cher­heit auch ein prä­zi­ses Teil­hand­ling durch eine indi­vi­du­ell auf den Kun­den­wunsch abge­stimm­te Anla­ge.
