Mehr Platz im Schalt­schrank durch kom­pak­te Steuerungsfamilie

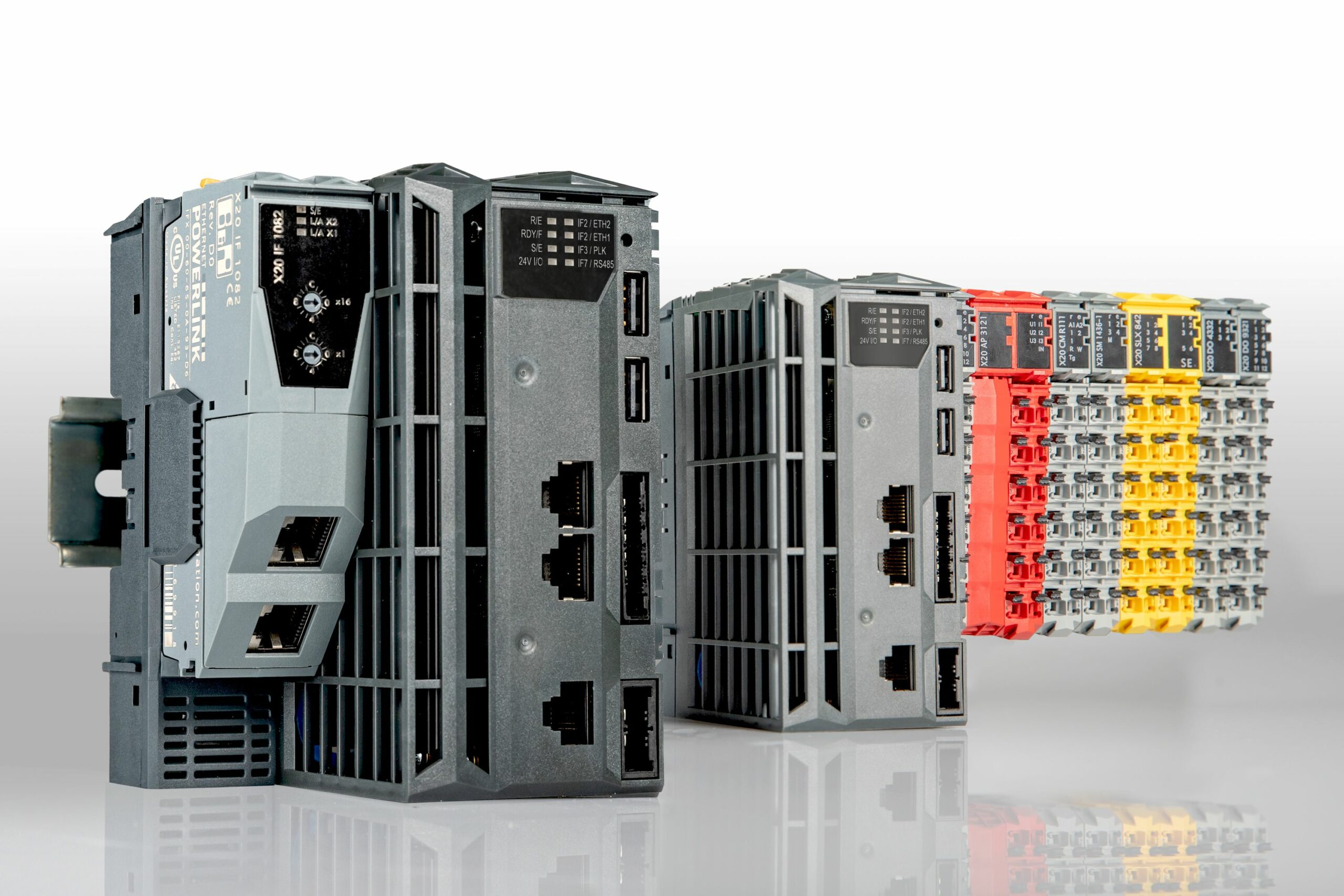

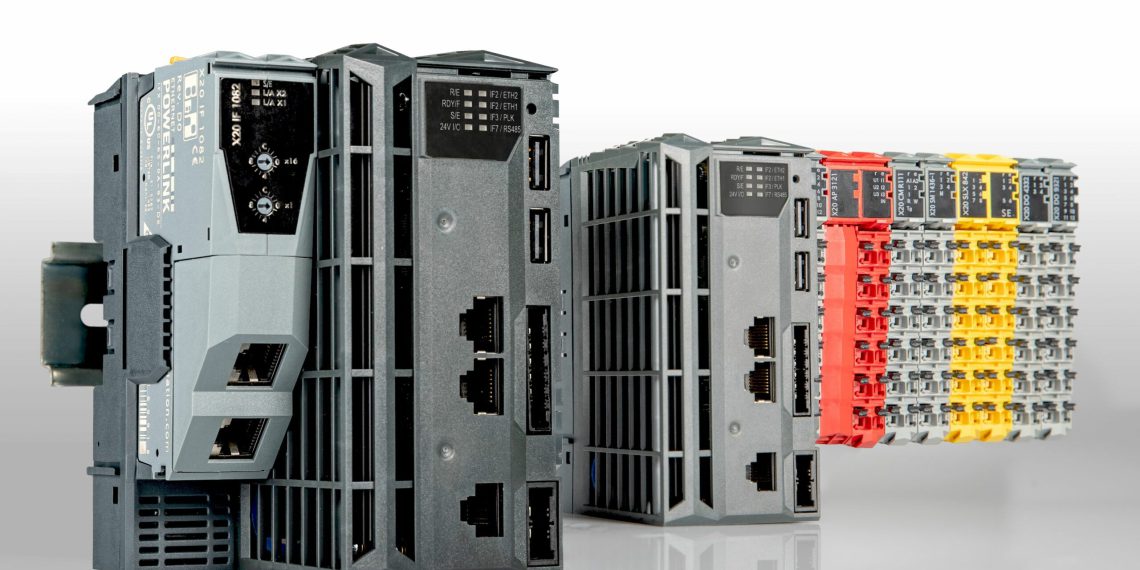

Nun bringt B&R eine neue kom­pak­te Steue­rungs­fa­mi­lie mit dem Namen X20 Embed­ded auf den Markt. Die Gerä­te ver­ei­nen Per­for­mance und zahl­rei­che inte­grier­te Schnitt­stel­len in einem Gehäu­se mit nur 55 mm Brei­te. Damit sind die Steue­run­gen halb so groß wie ver­gleich­ba­re Geräte.

Auf­grund der leis­tungs­star­ken Pro­zes­so­ren aus der Intel-Atom-Rei­he eig­nen sich die neu­en Steue­run­gen auch für anspruchs­vol­le Appli­ka­tio­nen mit kur­zen Zyklus­zei­ten. Mit den Gerä­ten las­sen sich sogar voll­wer­ti­ge Robo­ter­ap­pli­ka­tio­nen steu­ern. Maschi­nen­bau­er spa­ren dadurch Kos­ten und Platz im Schaltschrank.

Die Steue­run­gen ver­fü­gen stan­dard­mä­ßig über zwei USB-Anschlüs­se, einen inte­grier­ten Flash-Spei­cher und zwei Ether­net-Ports. Mit dem inte­grier­ten Switch las­sen sich Dai­sy-Chain-Ver­ka­be­lun­gen ein­fach umset­zen. Daher fal­len kei­ne wei­te­ren Kos­ten für die Netz­werk­in­fra­struk­tur an.

Inte­grier­te Schnittstellen

In den Gerä­ten sind zudem Hard­ware-Schnitt­stel­len für POWERLINK und RS485 inte­griert. Über die RS485-Schnitt­stel­le kann der Anwen­der zum Bei­spiel Fre­quenz­um­rich­ter ohne wei­te­re Hard­ware direkt an die Steue­rung anschlie­ßen. Eben­so ist die Strom­ver­sor­gung inte­griert. Trotz der hohen Leis­tung kom­men die Steue­run­gen ohne Lüf­ter und Bat­te­rie aus und sind daher wartungsfrei.

Optio­nal kön­nen belie­bi­ge wei­te­re Feld­bus­pro­to­kol­le ergänzt wer­den. Dazu ste­hen die Steue­run­gen wahl­wei­se mit einem Inter­face-Slot zur Ver­fü­gung. Alle B&R‑Interface-Karten las­sen sich mit den Gerä­ten der X20-Embed­ded-Serie kom­bi­nie­ren. Eben­so kön­nen alle X20‑I/O‑Module wie gewohnt an die Steue­rung ange­reiht werden.
