Mas­si­ve Maschi­nen­fü­ße für gro­ße und schwe­re Anlagen

Anla­gen und Maschi­nen müs­sen stets über einen guten Stand ver­fü­gen — zudem beto­nen wer­tig und maxi­mal groß dimen­sio­nier­ten Auf­stell­ele­men­te auch die Qua­li­tät der über ihnen plat­zier­ten Din­ge. Gan­ter hat daher zwei neu ent­wi­ckel­te Maschi­nen­fuß-Fami­li­en in sein Port­fo­lio auf­ge­nom­men. Neben einem hoch­wer­ti­gen und zugleich stand­si­che­ren Design wur­den die Kom­po­nen­ten mit zusätz­li­chen, nutz­brin­gen­den Eigen­schaf­ten ausgestattet.

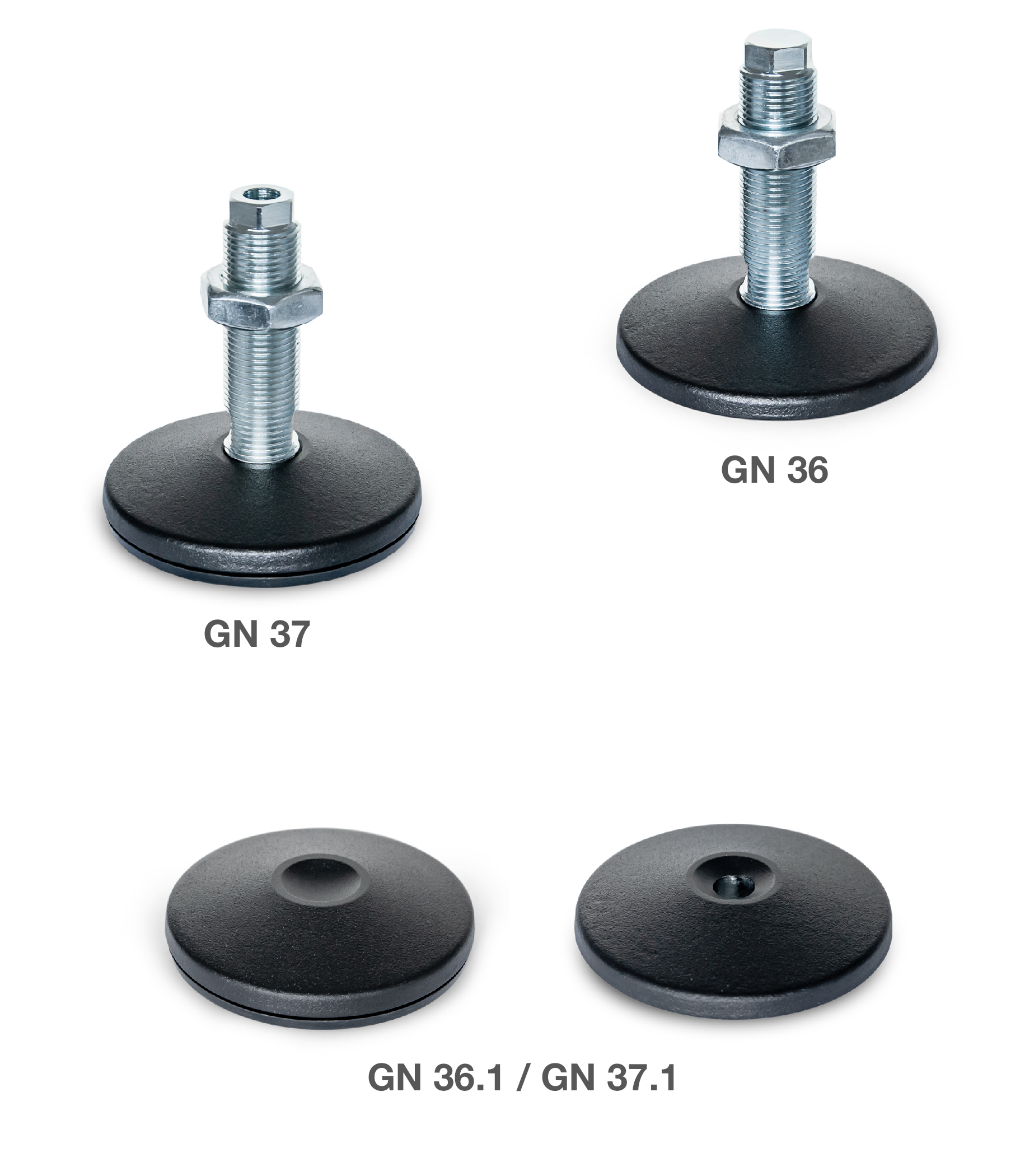

Die mas­si­ven Maschi­nen­fü­ße eig­nen sich ins­be­son­de­re für gro­ße und schwe­re Anla­gen und Maschi­nen. Der Maschi­nen­fuß GN 36 stellt durch die Kraft­ein­wir­kung der Maschi­ne eine sta­bi­le und belast­ba­re Ver­bin­dung zwi­schen Spin­del und Fuß her. Dabei ist die Spin­del mit der Fuß­plat­te nicht ver­bun­den, beim Auf­stel­len zen­triert sich die­se durch den Radi­us am Auf­la­ge­punkt selbst­stän­dig. Die blau ver­zink­te Stahl-Spin­del ist mit Fein­ge­win­den zwi­schen M20x1,5 und M42x2 zum genau­en Nivel­lie­ren erhält­lich und wird mit der pas­sen­den Kon­ter­mut­ter gelie­fert. Die geschmie­de­te und mit einem Durch­mes­ser von bis zu 200 Mil­li­me­ter gro­ße Stahl-Fuß­plat­te ver­fügt über eine kunst­stoff­be­schich­te­te, schwarz-mat­te Ober­flä­che und ist in drei ver­schie­de­nen For­men bestellbar.

Bei Form A liegt die Fuß­plat­te plan auf dem Unter­grund auf. Form B hin­ge­gen ist mit einer NBR Gum­mi­auf­la­ge ver­se­hen, die die Stand­flä­che schont und für den Kon­takt mit Öl- bezie­hungs­wei­se Kühl­schmier­stof­fen geeig­net ist. Form C ist mit einem O‑Ring aus­ge­stat­tet, der die Fuß­plat­te abdich­tet und ver­hin­dert, dass Flüs­sig­kei­ten unbe­ab­sich­tigt unter den Fuß gelan­gen. Je nach Durch­mes­ser der Fuß­plat­te kön­nen Form A und C jeweils mit fünf bis 25 Ton­nen belas­tet wer­den. Die sta­ti­sche Belast­bar­keit bei Form B liegt auf­grund der Beschaf­fen­heit der Gum­mi­auf­la­ge bei zwei bis 11 Ton­nen. Auch Uneben­hei­ten im Unter­grund las­sen sich opti­mal aus­glei­chen. Die Auf­stell­flä­che der Maschi­nen­fü­ße darf um bis zu 3 Grad zur Spin­del geneigt sein.

Der zwei­te neue Maschi­nen­fuß GN 37 von Gan­ter ver­fügt zusätz­lich über eine zen­tra­le, durch­ge­hen­de Befes­ti­gungs­boh­rung. In die­ser kann ein Bol­zen­an­ker, aus­ge­führt als Spreiz- oder Kle­be­an­ker, plat­ziert wer­den. Durch den Anker wird der Fuß im Boden befes­tigt und ist damit auch auf Zug belast­bar. So eig­nen sich die Maschi­nen­fü­ße beson­ders für Fer­ti­gungs­an­la­gen oder För­der­ste­cken, auf die durch den Ein­satz von Robo­tern dyna­mi­sche Bewe­gun­gen sowie seit­li­che Kräf­te ein­wir­ken. Wie bei GN 36 kann die Fuß­plat­te GN 37 in den For­men A, B und C bestellt wer­den. Die Maschi­nen­fü­ße GN 37 sind bei Form A und C je nach Durch­mes­ser der Fuß­plat­te von vier bis 15 Ton­nen und bei Form B zwi­schen 2 t und 11 t belastbar.
