Magnet fil­tert Eisen­teil­chen ab 1 Mikrometer

Auf der Parts2Clean in Stutt­gart (Stand 3C69) prä­sen­tiert Gouds­mit Magne­tics aus dem nie­der­län­di­schen Waal­re einen kürz­lich ent­wi­ckel­ten Magnet­fil­ter, der in der Lage ist sehr klei­ne Eisen­teil­chen ab einem Mikro­me­ter in indus­tri­el­len Flüs­sig­kei­ten, wie Schmier­öl, Lösungs­mit­teln oder Kühl­flüs­sig­keit, auf­zu­fan­gen. Die Ent­fer­nung von Eisen­teil­chen aus den auf­ge­führ­ten Pro­duk­ten ver­rin­gert die Beschä­di­gung an Maschi­nen und Werk­zeu­gen, ver­hin­dert Maschi­nen­still­stand, erhöht die Lebens­dau­er ande­rer im Pro­zess ein­ge­bau­ter Fil­ter und der indus­tri­el­len Flüs­sig­kei­ten selbst. Der Magnet­fil­ter kann vor oder hin­ter einem Ker­zen­fil­ter ein­ge­baut wer­den, davor um die Stand­zeit des Ker­zen­fil­ters zu ver­län­gern, dahin­ter zur Sepa­ra­ti­on aller­feins­ter Eisen­teil­chen (ab einem Mikro­me­ter). Der Magnet ist par­al­lel zum Haupt­strom ein­ge­baut, was bedeu­tet, dass die Fil­te­rung stän­dig erfolgt, ohne dass der Haupt­strom ange­hal­ten wer­den muss. Der neu ent­wi­ckel­te Magnet­fil­ter erfor­dert im Gegen­satz zu ande­ren Fil­tern wäh­rend des Pro­zes­ses kei­ne Spül­flüs­sig­keit. Die Fol­ge ist ein sehr begrenz­ter Ver­lust der ursprüng­li­chen Flüs­sig­keit und eine sehr sau­be­re Eisenfraktion.

Funk­ti­on

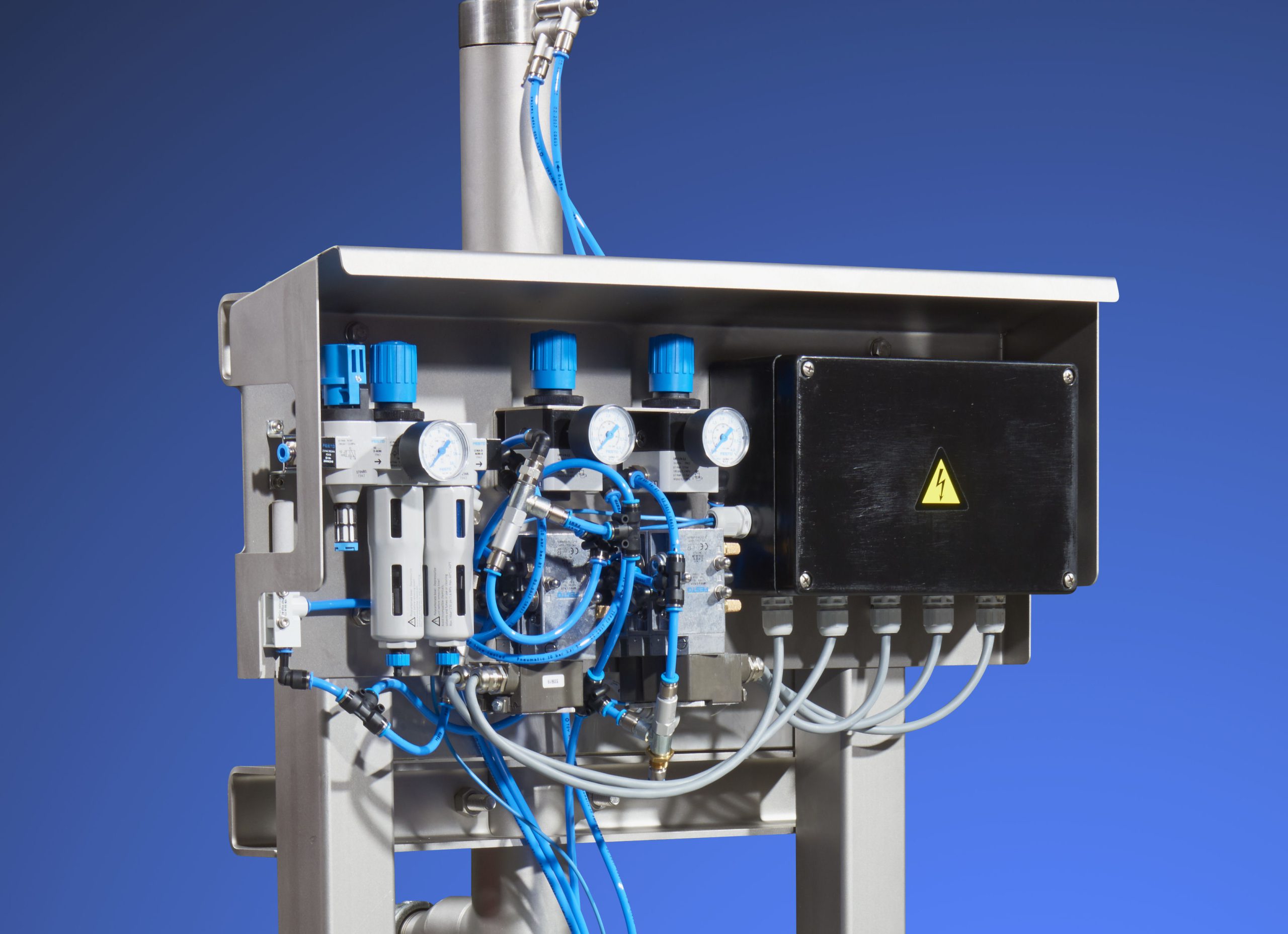

Die Flüs­sig­kei­ten wer­den nah an einem star­ken Magnet­feld ent­lang­ge­führt. Je bes­ser der Kon­takt, des­to höher ist der Abscheidungsertrag.Zur Rei­ni­gung wird die Zufuhr zum Fil­ter geschlos­sen. Anschlie­ßend öff­net sich die dyna­mi­sche Dich­tung im Gehäu­se und der Magnet­stab wird als Gan­zes aus dem Pro­dukt­strom gezo­gen. Anschlie­ßend schließt sich die Dich­tung wie­der. Der Magnet­kern im Magnet­stab bewegt sich nach oben. Weil die Dich­tung geschlos­sen ist, kön­nen sich die Eisen­tei­le nicht mit hoch­be­we­gen. Das Magnet­feld ver­schwin­det und die meis­ten Eisen­tei­le fal­len ab. Um auch die letz­ten Eisen­teil­chen vom Extrak­tor­rohr zu ent­fer­nen, öff­net sich die Dich­tung etwas und das Extrak­tor­rohr bewegt sich nach oben. Die Dich­tung funk­tio­niert hier­bei als Scha­ber. Wenn die höchs­te Posi­ti­on erreicht ist, schließt sich die Dich­tung. Der Magnet­kern befin­det sich wie­der in sei­ner Aus­gangs­po­si­ti­on und die Zufuhr kann geöff­net werden.

Die Kapa­zi­tät einer Ein­heit beträgt ca. 0,8 m³/h. Der Maxi­mal­druck beträgt 1,5 bar. Es ist pro­blem­los mög­lich, meh­re­re Ein­hei­ten par­al­lel zu ver­wen­den. Das sorgt für eine gleich­mä­ßi­ge Erhö­hung der Kapa­zi­tät. Der Magnet­fil­ter selbst kann unbe­grenzt ver­wen­det und gerei­nigt wer­den. Ledig­lich der Abschluss­balg muss regel­mä­ßig aus­ge­tauscht wer­den.  Wir­kung:  https://youtu.be/7YCU7adOfaY

Gouds­mit Magne­tics auf der Parts2Clean 2017: Stand 3C69
