Linea­re Ver­fahr­ach­sen für den Reinraum

Als Spe­zia­list für linea­re Bewe­gungs­sys­te­me und lang­jäh­ri­ger Part­ner der Medi­zin­tech­nik und Phar­ma­in­dus­trie kennt Rol­lon die bran­chen­spe­zi­fi­schen Her­aus­for­de­run­gen genau und rea­li­siert linea­re Ver­fahr­ach­sen, die die hohen Rein­raum-Anfor­de­run­gen erfül­len. Die Robot Trans­fer Units (RTU) zeich­nen sich durch gerin­ge Par­ti­kel­emis­sio­nen sowie eine Zer­ti­fi­zie­rung für Rein­räu­me der Klas­se 1 aus und bie­ten eine gro­ße Aus­wahl an Kor­ro­si­ons­schutz­be­hand­lun­gen. Zudem punk­ten sie mit einer hohen Wie­der­hol­ge­nau­ig­keit (0,05mm) und ermög­li­chen Ver­fahr­ge­schwin­dig­kei­ten von bis zu 5m/s sowie Beschleu­ni­gun­gen von bis zu 50m/s2.

Die Basis bil­det das Clean Room Sys­tem ONE. Die Pro­dukt­fa­mi­lie umfasst Linearach­sen, die spe­zi­ell für den Ein­satz in Rein­räu­men ent­wi­ckelt wur­den. Sie bestehen aus Alu­mi­ni­um und Edel­stahl und sind so kon­stru­iert, dass kei­ne Par­ti­kel in die Umge­bung gelan­gen kön­nen, in der sie instal­liert sind. Der Antrieb erfolgt über einen hoch­wer­ti­gen Poly­ure­than-Zahn­rie­men mit AT-Pro­fil. Die Linearach­sen sind rost­frei, kor­ro­si­ons­fest sowie war­tungs­arm und kom­men mit mini­ma­len Men­gen an Schmier­stoff zurecht. Das gewähr­leis­tet eine zu 100 Pro­zent sau­be­re Applikation.

Das Clean Room Sys­tem ONE ist in vier Bau­grö­ßen ver­füg­bar (50, 65, 80 und 110). Der maxi­ma­le Hub beträgt 6.000 Mil­li­me­ter (mit Aus­nah­me der Bau­grö­ße 50, die einen maxi­ma­len Hub von 3.700 Mil­li­me­ter bie­tet). Durch ein­fa­ches Ver­bin­den meh­re­rer Pro­fi­le kann die Län­ge der Ver­fahr­ach­sen belie­big erwei­tert und damit die Reich­wei­te des Robo­ters bezie­hungs­wei­se Cobots nahe­zu unend­lich erhöht wer­den. Das modu­la­re mecha­ni­sche Sys­tem umfasst alle erfor­der­li­chen Kom­po­nen­ten sowie umfang­rei­ches Zube­hör und ermög­licht eine schnel­le und ein­fa­che Montage.

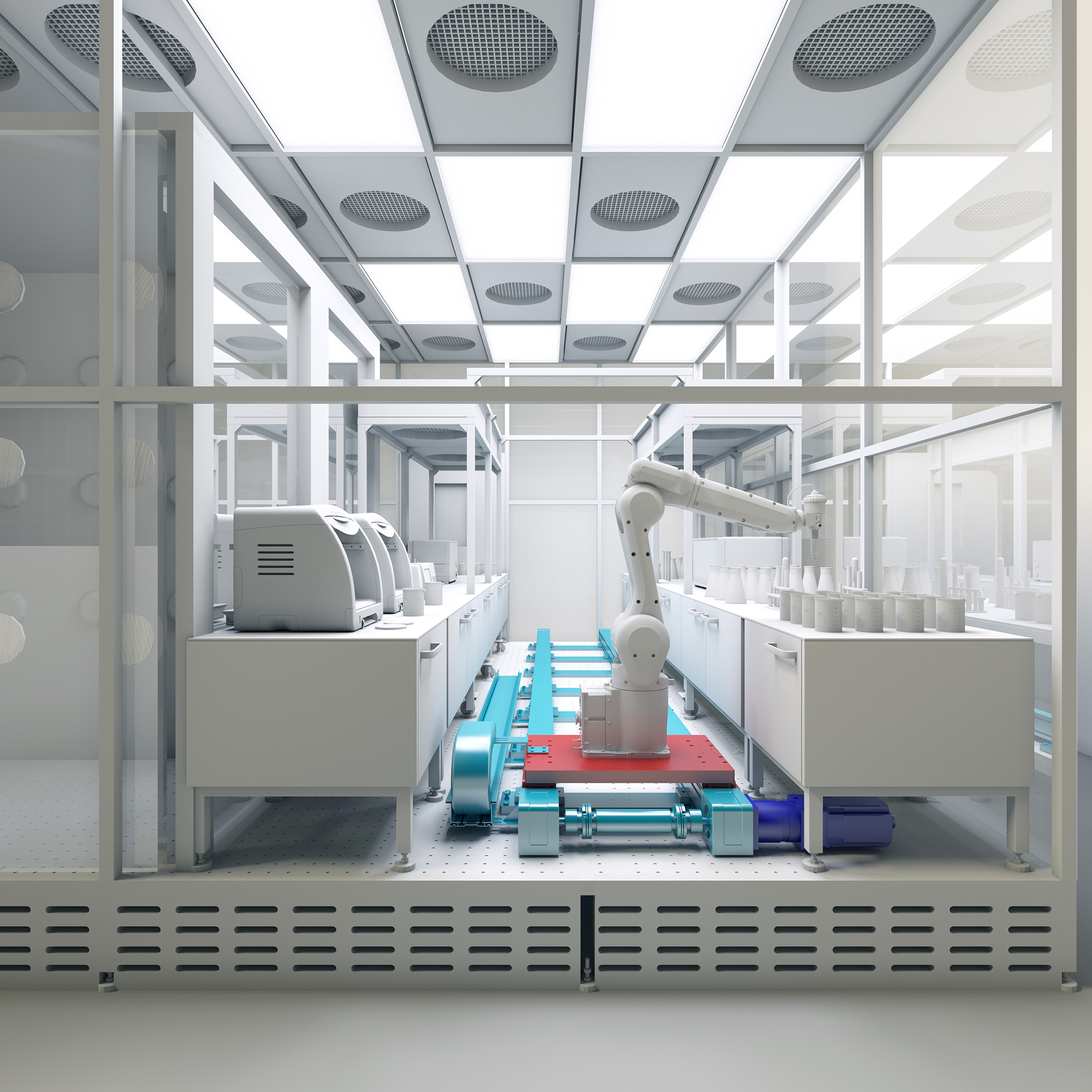

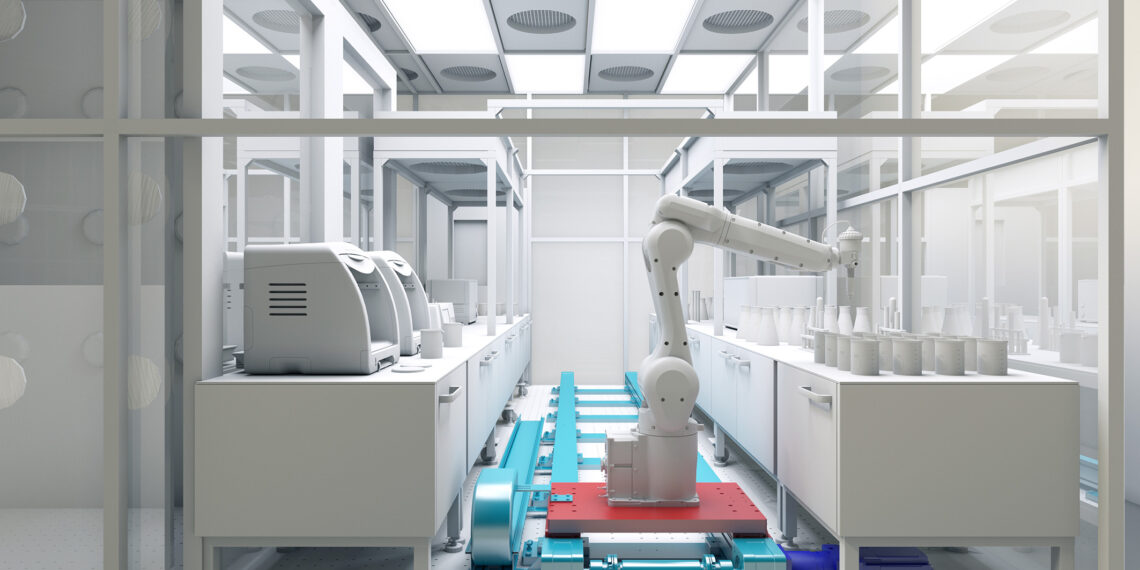

Ob Hand­ha­bung von Pro­ben, Behäl­tern, Röhr­chen oder Test­ma­te­ria­li­en, Her­stel­lung von Sprit­zen, Fläsch­chen und Kon­takt­lin­sen, Mate­ri­al­trans­port zwi­schen ver­schie­de­nen Maschi­nen oder effi­zi­en­te­re Kom­mis­sio­nie­rung: Die Robot Trans­fer Unit von Rol­lon hebt die Labor­au­to­ma­ti­on auf das nächs­te Level. Sie bringt das Bes­te aus Robo­tik und Line­ar­tech­nik zusam­men und eröff­net so neue Effi­zi­enz­po­ten­zia­le. Der Robo­ter bezie­hungs­wei­se Cobot ist fle­xi­bel ein­setz­bar, die Linearach­se rea­li­siert höhe­re Geschwin­dig­kei­ten und ver­fügt über eine grö­ße­re Reich­wei­te. Kom­bi­niert man bei­des, hat man die Anwen­dungs­viel­falt des Robo­ters ver­füg­bar, kann die­sen jedoch auf wirt­schaft­li­che Art und Wei­se mehr Arbeits­sta­tio­nen zuwei­sen. Ins­be­son­de­re Appli­ka­tio­nen mit lan­gen Zyklus­zei­ten pro­fi­tie­ren vom zusätz­li­chen Frei­heits­grad. Grund­sätz­lich gilt: Je grö­ßer die benö­tig­te Reich­wei­te für den Pro­zess ist, des­to mehr spart der Anwen­der durch die Kom­bi­na­ti­on aus Robo­ter und Linearach­se im Ver­gleich zu zwei oder meh­re­ren Einzelrobotern.

Die rein­raum­taug­li­chen Ver­fahr­ach­sen sind für alle Robo­ter bezie­hungs­wei­se Cobots geeig­net – unab­hän­gig vom Her­stel­ler oder Robo­ter­typ – und kön­nen klei­ne­re und mitt­le­re Robo­ter bezie­hungs­wei­se Cobots auto­ma­ti­siert tra­gen und bewe­gen. Eine beson­de­re Exper­ti­se von Rol­lon liegt dabei im Bereich kun­den­spe­zi­fi­scher Anpas­sung. Alle Lösun­gen wer­den indi­vi­du­ell kon­zi­piert und pass­ge­nau auf die jewei­li­ge Appli­ka­ti­on zugeschnitten.
