Kurz und gut

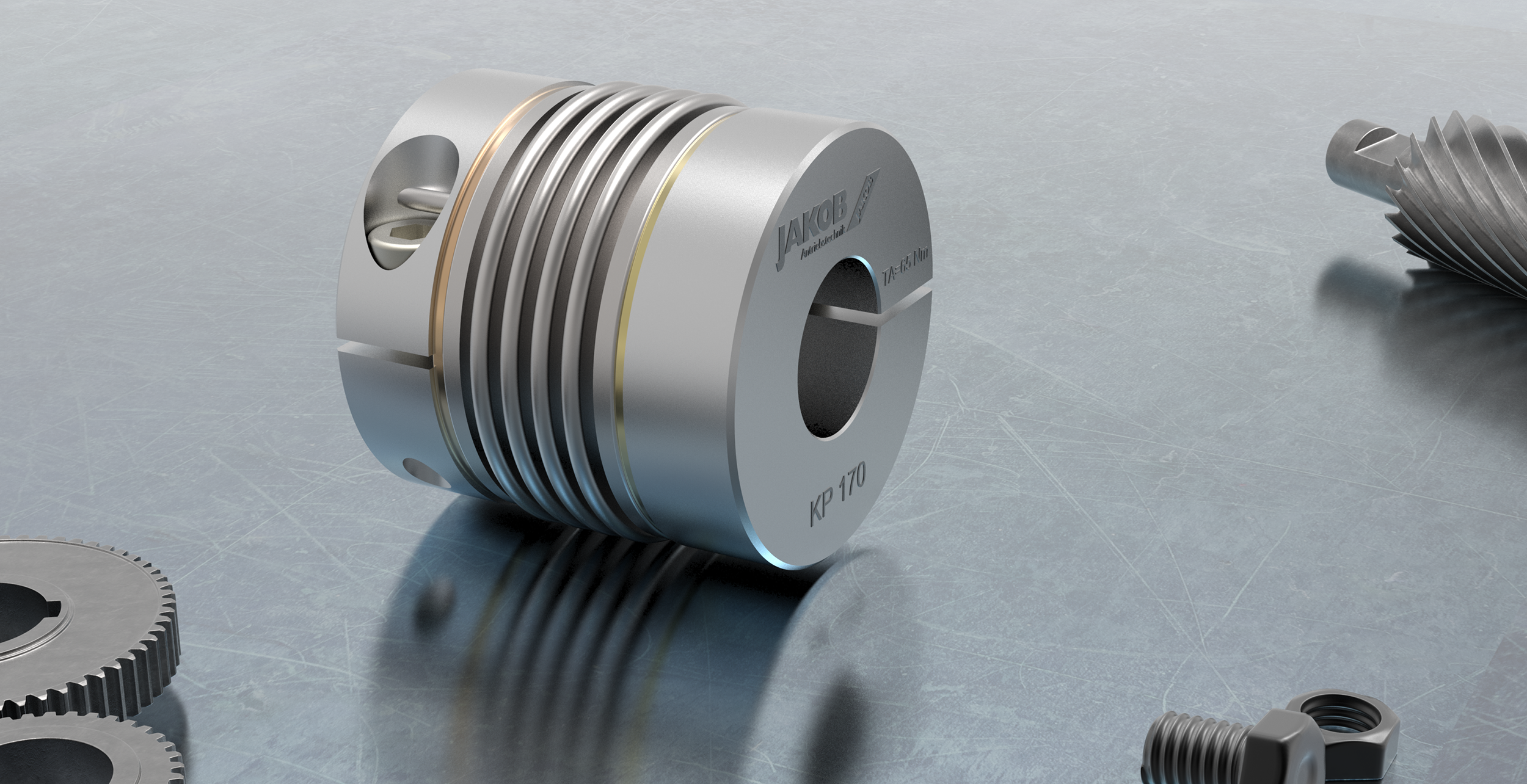

Die Kupp­lungs­rei­he KP mit 4‑welligem Balg und zwei radia­len Klemmna­ben, ist eine Ver­si­on mit kür­ze­rer Bau­län­ge im Jakob-Metall­balg­kupp­lungs­pro­gramm. Dadurch ist sie für Anwen­dun­gen mit mini­ma­len Wel­len­ab­stän­den und begrenz­ten Ein­bau­ver­hält­nis­sen beson­ders geeig­net. Zudem sind die sehr hohen Tor­si­ons­stei­fe­wer­te und die mon­ta­ge­freund­li­che Klemmna­ben­aus­füh­rung erwäh­nens­wert. Ein nied­ri­ges Träg­heits­mo­ment sowie gute Wer­te für die zuläs­si­gen Wel­len­ver­sät­ze und Rück­stell­kräf­te run­den das posi­ti­ve Bild ab.
Der mehr­la­gi­ge, aus zer­ti­fi­zier­tem Edel­stahl bestehen­de Metall­balg zeich­net sich zum einen durch sei­ne hohe Ver­dreh­stei­fig­keit und zum ande­ren durch den Aus­gleich von axia­len, radia­len und late­ra­len Wel­len­ver­sät­zen aus. Durch die ver­kürz­te Bau­wei­se und die dadurch ent­ste­hen­de Gewichts­ein­spa­rung erge­ben sich wei­te­re Vor­tei­le wie z.B. nied­ri­ge­re Massenträgheitsmomente.
Die Klemmna­be ist aus hoch­fes­tem Alu­mi­ni­um um ein mög­lichst gerin­ges Mas­sen­träg­heits­mo­ment zu errei­chen. Die Naben sind aus­ge­stat­tet mit dem inno­va­ti­ven und ser­vice­freund­li­chen Easy-Clamp-Sys­tem. Es garan­tiert ein ein­fa­ches, mit genü­gen­dem Pas­sungs­spiel ver­se­he­nes Auf­schie­ben. Eine ein­zi­ge, radi­al leicht zugäng­li­che Schrau­be pro Nabe sorgt für die zur Dreh­mo­men­tüber­tra­gung not­wen­di­ge Vor­spann­kraft. Durch die­se ein­fa­che, aber sehr zuver­läs­si­ge Ver­bin­dung kön­nen die Kupp­lun­gen, auch bei schwie­ri­gen Ein­bau­ver­hält­nis­sen, mit weni­gen Hand­grif­fen mon­tiert werden.
Die Balg-Nabe Ver­bin­dung erfolgt durch das opti­ma­le und spiel­freie Bör­del-­Ein­press­ver­fah­ren. Im Gegen­satz zu Kle­be­ver­bin­dun­gen ist die­ses Füge­ver­fah­ren bei kri­ti­schen Betriebs­be­din­gun­gen (-40°C bis +200°C, Che­mi­ka­li­en) abso­lut unbe­grenzt Dau­er­fest und das Über­tra­gungs­mo­ment jeder ein­zel­nen Balg­la­ge wird sicher in die Nabe eingeleitet.
Die Bau­rei­he KP ist für Nenn­dreh­mo­men­te von 25 bis 900 Nm mit Boh­rungs­durch­mes­sern vom 10 — 75 mm erhältlich.
