Kon­ti­nu­ier­li­cher Hybrid-Gasanalysator

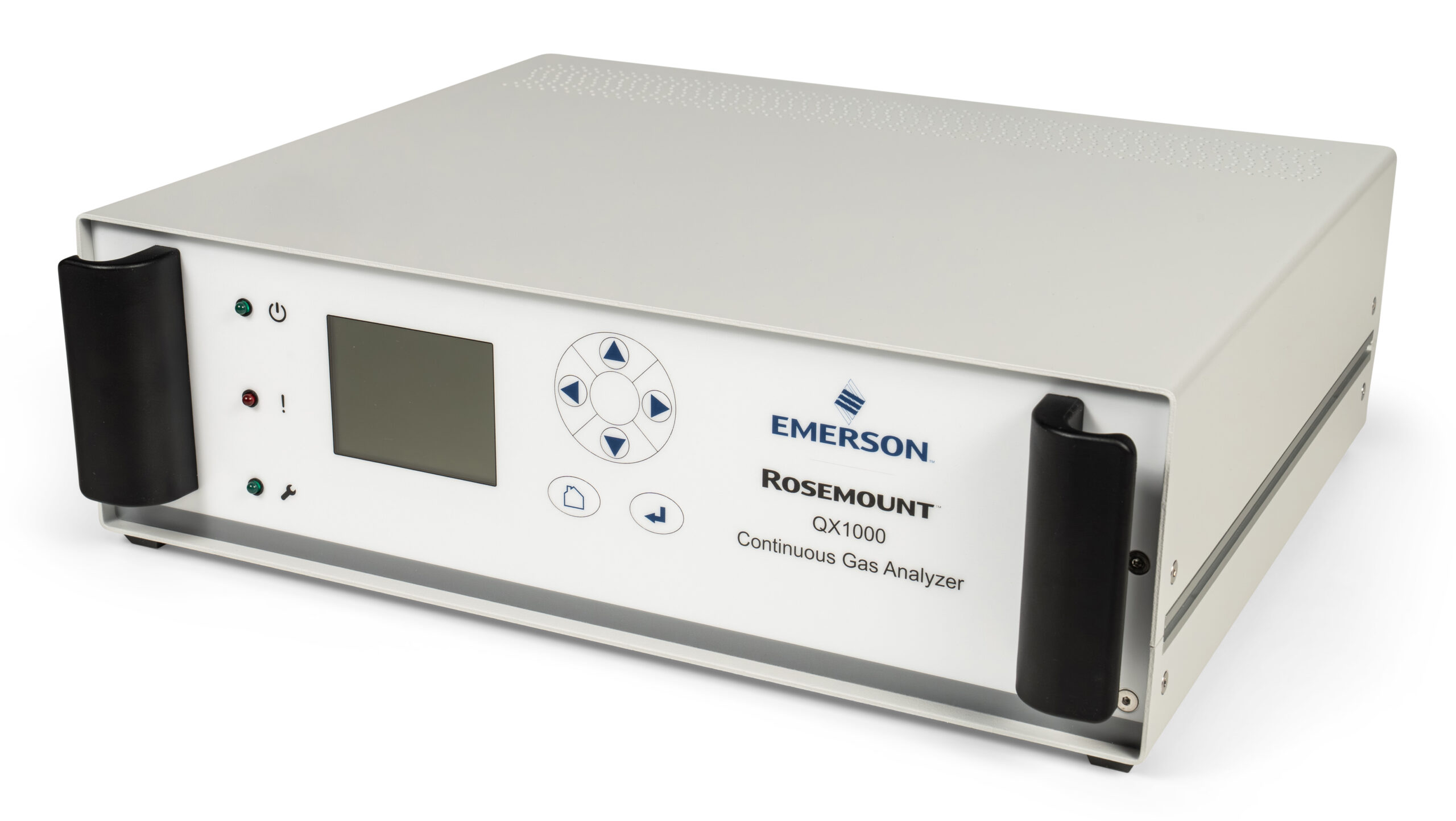

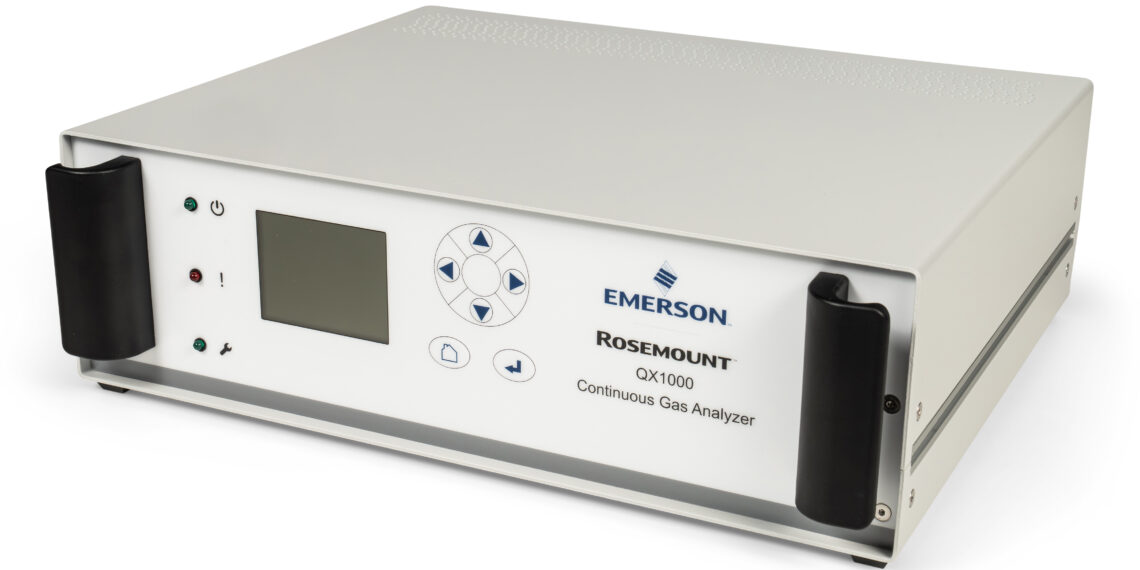

Der kon­ti­nu­ier­li­che Gas­ana­ly­sa­tor Rose­mount QX1000 von Emer­son ist für den Ein­satz in Sys­te­men zur lau­fen­den Emis­si­ons­über­wa­chung (CEMS) ent­wi­ckelt wor­den. Dar­über hin­aus lässt sich das Sys­tem fle­xi­bel in wei­te­ren indus­tri­el­len Mess­auf­ga­ben nut­zen. Um die hohen Leis­tungs­an­for­de­run­gen zu erfül­len, nutzt der QX1000 para­ma­gne­ti­sche Erken­nung für O₂ und Direkt­ab­sorp­ti­ons­spek­tro­sko­pie mit Quan­ten­kas­ka­den­la­ser für alle ande­ren Gase. Die Inte­gra­ti­on ver­schie­de­ner Tech­no­lo­gien und ein modu­la­rer Ansatz sor­gen für eine fle­xi­ble Ein­zel­sys­tem­lö­sung, die auf unter­schied­li­che Anwen­dungs­an­for­de­run­gen zuge­schnit­ten ist. Dank Ihrer gerin­gen War­tungs­er­for­der­nis­se redu­ziert die robus­te Bau­wei­se des QX1000 zudem die Lebens­zy­klus­kos­ten und ver­kürzt die Ausfallzeiten.

Der QX1000 ver­wen­det Kalt-/Tro­cken­tech­no­lo­gie. Das Pro­ben­auf­be­rei­tungs­sys­tem trans­por­tiert das aus dem Pro­zess ent­nom­me­ne Gas durch einen ther­mo­elek­tri­schen Küh­ler zum Ana­ly­sa­tor, um die Tem­pe­ra­tur auf unge­fähr 4 Grad Cel­si­us (39° Fah­ren­heit) zu sen­ken, sodass die meis­te Feuch­tig­keit kon­den­siert und aus­tritt. Anwen­der kön­nen den QX1000 auf ein­fa­che Wei­se in eine bestehen­de Anla­gen­in­fra­struk­tur inte­grie­ren. So kann die­ser Ana­ly­sa­tor als Teil einer inte­grier­ten Emer­son-Sys­tem­lö­sung mit Pro­ben­auf­be­rei­tungs­sys­tem bereit­ge­stellt werden.

„Ein wesent­li­ches Unter­schei­dungs­merk­mal des QX1000 ist die Inte­gra­ti­on meh­re­rer fort­schritt­li­cher Tech­no­lo­gien in einem ein­zi­gen Gerät. So kann die für alle Mess­an­for­de­run­gen am bes­ten pas­sen­de Lösung bereit­ge­stellt wer­den”, sag­te Beth Living­stone, glo­ba­le Pro­dukt­ma­na­ge­rin, Pro­zess­ga­se. „Der QX1000 ist nicht nur der ers­te sei­ner Art, son­dern er mar­kiert auch den Start eines neu­en Port­fo­li­os von Ana­ly­sa­to­ren, die neue Maß­stä­be für die Gas­ana­ly­se setzen.”

Die Mes­sun­gen des QX1000 sind auf­grund der hohen Selek­ti­vi­tät und Prä­zi­si­on des Ana­ly­sa­tors für CEMS-Anwen­dun­gen geeig­net. CEMS wer­den an den meis­ten Stand­or­ten erfor­der­lich, an denen Gase über einen Schorn­stein in die Atmo­sphä­re frei­ge­setzt wer­den. Sie fin­den brei­te Anwen­dung in der Chemie‑, Öl- und Gas‑, Stromerzeugungs‑, Zell­stoff- und Papier‑, Raffinerie‑, Was­ser/­Ab­was­ser- sowie in ande­ren Industrien.

Die­ser Ana­ly­sa­tor nutzt die hohe intrinsi­sche Selek­ti­vi­tät laser­ba­sier­ter Mess­ver­fah­ren und ermög­licht eine prä­zi­se Über­wa­chung kom­ple­xer Gas­strö­me mit gleich­zei­tig stän­di­ger Bereit­stel­lung von Daten in Echt­zeit. Er unter­stützt stan­dard­mä­ßig die Mes­sung der wich­tigs­ten regu­lier­ten Gase, dar­un­ter CO, CO₂, O2, NO, NO₂  und SO₂, und ermög­licht in vari­ie­ren­den Kon­fi­gu­ra­tio­nen in der Regel die Erken­nung von bis zu vier Gasen. Die Mes­sung wei­te­rer Gase, wie zum Bei­spiel CH₄ und N₂O, ist eben­falls möglich.

Der QX1000 wur­de mit Blick auf die Zuver­läs­sig­keit ent­wi­ckelt und ent­hält kei­ne stö­rungs­an­fäl­li­gen beweg­li­chen Tei­le, die häu­fig aus­ge­tauscht wer­den müs­sen. Dies mini­miert den War­tungs­auf­wand und redu­ziert die Gesamt­be­triebs­kos­ten. Sei­ne Tech­no­lo­gie, die mit wenig Ver­sor­gungs­mit­teln aus­kommt, ist ins­be­son­de­re auf dem CEMS-Markt von Bedeu­tung, da dort die lau­fen­den Betriebs­kos­ten oft ein Hin­der­nis dar­stel­len. Durch die Redu­zie­rung der Sys­tem­aus­fall­zei­ten und des War­tungs­be­darfs hilft der Ana­ly­sa­tor den End­an­wen­dern, kost­spie­li­ge Abschal­tun­gen von Sys­te­men zu ver­hin­dern und so die stän­di­ge Ein­hal­tung gesetz­li­cher Bestim­mun­gen sicherzustellen.
