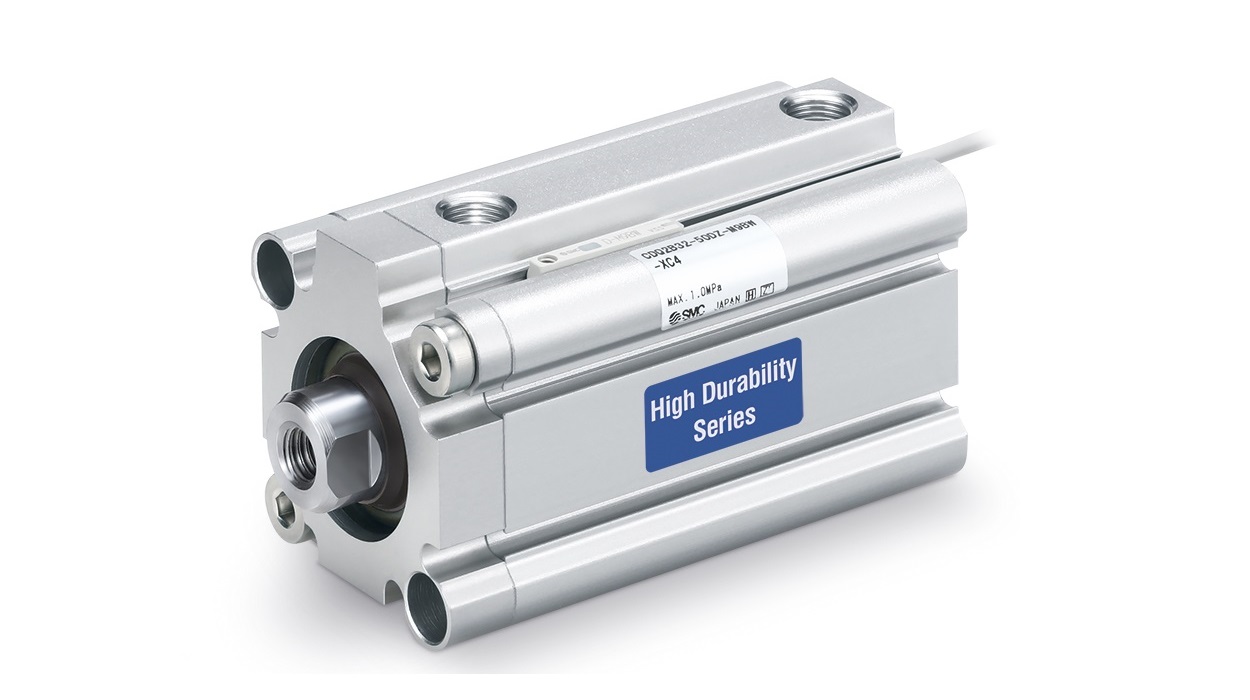

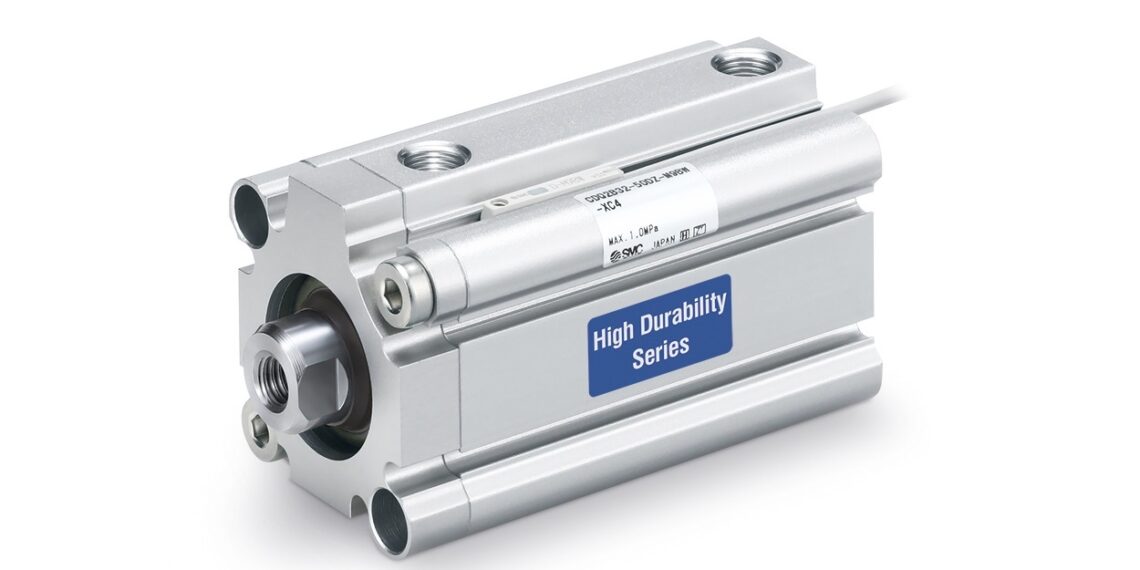

Kom­pakt­zy­lin­der für stau­bi­ge Umgebungen

Die Bedin­gun­gen in Pro­duk­ti­ons­be­rei­chen, bei denen ent­spre­chen­de Staub- bezie­hungs­wei­se Pul­ver­kon­zen­tra­tio­nen ent­ste­hen, stel­len eine Her­aus­for­de­rung dar. Ob in der Verpackungs‑, Lebens­mit­tel- oder der Auto­mo­bil­in­dus­trie: In eini­gen hier anfal­len­den Pro­duk­ti­ons­pro­zes­sen kom­men hohe Kon­zen­tra­tio­nen an ver­schie­de­nen Staub- oder Pul­ver­par­ti­keln vor. In sol­chen Fäl­len müs­sen beweg­li­che Tei­le wie Zylin­der so kon­stru­iert sein, dass sie vor Ver­un­rei­ni­gun­gen geschützt sind. Für der­art wid­ri­ge Umge­bun­gen hat SMC sei­ne Serie CQ2 ver­bes­sert und bie­tet mit der Serie CQ2-XC4 Kom­pakt­zy­lin­der in ver­schie­de­nen Vari­an­ten mit (Hochleistungs-)Abstreifer für hohe Wider­stands­fä­hig­keit an. So konn­te die Lebens­dau­er je nach Modell um das 2- bis 6‑Fache im Ver­gleich zum Stan­dard­mo­dell erhöht wer­den. Zudem ver­fügt die neue Serie über wei­te­re Leis­tungs­merk­ma­le: eine gro­ße Aus­wahl an Kol­ben-Durch­mes­sern und Hüben sowie eine ein­fa­che War­tung und hohe Fle­xi­bi­li­tät dank zahl­rei­cher Mon­ta­ge­va­ri­an­ten bis hin zu redu­zier­ten Abmes­sun­gen und Gewicht.

Damit Pul­ver, Staub oder ande­re Fremd­kör­per wäh­rend Bear­bei­tungs­pro­zes­sen nicht in das Gehäu­se gelan­gen, kön­nen Anwen­der je nach Bedarf zwi­schen drei Vari­an­ten der Serie CQ2-XC4 wäh­len: XC4A, XC4B und XC4C. Für beson­ders klei­ne Par­ti­kel zwi­schen 20 bis 50 Mikro­me­ter ver­fügt die Vari­an­te XC4A über zwei Schmutz­ab­strei­fer – im Ver­gleich zum Stan­dard­mo­dell ist die Lebens­dau­er um das 4‑Fache höher. Für den Bereich 30 bis 100 Mikro­me­ter schützt ein Hoch­leis­tungs­ab­strei­fer + Schmutz­ab­strei­fer die Vari­an­te XC4B, deren Bestän­dig­keit um das 6‑Fache erhöht wur­de. Die Vari­an­te XC4C deckt den Bereich 50 bis 100 Mikro­me­ter ab und ver­fügt, ver­gli­chen mit dem Stan­dard­mo­dell, über eine dop­pel­te Lebens­dau­er dank eines Hoch­leis­tungs­ab­strei­fers. In allen drei Fäl­len erhöht sich die Maschi­nen­ver­füg­bar­keit, indem die Betriebs­le­bens­zeit ver­län­gert und damit unvor­her­ge­se­he­ne Aus­fall­zei­ten redu­ziert wer­den – ein Kos­ten- und Produktivitätsvorteil.

Mit einer Viel­falt beim Kol­ben-Durch­mes­ser von 20, 25, 32, 40, 50 und 63 Mil­li­me­ter ste­hen Anwen­dern beim dop­pel­wir­ken­den Kom­pakt­zy­lin­der eine gro­ße Zahl an Stan­dard­hü­ben zur Ver­fü­gung: von 5 bis 50 Mil­li­me­ter (Kol­ben-Durch­mes­ser 20, 25 Mil­li­me­ter) über 5 bis 100 Mil­li­me­ter (Kol­ben-Durch­mes­ser 32, 40 Mil­li­me­ter) bis hin zu 10 bis 100 Mil­li­me­ter (Kol­ben-Durch­mes­ser 50, 63 Mil­li­me­ter). Bei den Kol­ben-Durch­mes­sern 20, 25 und 32 Mil­li­me­ter las­sen sich außer­dem die Abde­ckun­gen für War­tungs­ar­bei­ten und zur Anpas­sung an die Betriebs­um­ge­bung ent­fer­nen und austauschen.

Einen hohen Grad an Fle­xi­bi­li­tät erreicht die Serie CQ2-XC4 durch 6 ver­schie­de­ne Mon­ta­ge­op­tio­nen: Durch­gangs­boh­rung, Gewin­de­boh­run­gen beid­sei­tig, Fuß­be­fes­ti­gung, kom­pak­te Fuß­be­fes­ti­gung, Flansch hin­ten und Gabel­be­fes­ti­gung. Das gerin­ge Gewicht von bei­spiels­wei­se 456 Gramm (Kol­ben-Durch­mes­ser 40 und Hub 50 Mil­li­me­ter) und die redu­zier­ten Abmes­sun­gen machen auch unter wid­ri­gen Umstän­den die Ein­satz­mög­lich­kei­ten agiler.

So erhal­ten Anwen­der mit der Serie CQ2-XC4 und ihren ver­schie­de­nen Vari­an­ten einen Kom­pakt­zy­lin­der, der dank sei­ner hohen Staub­re­sis­tenz auch in rau­en Umge­bun­gen zuver­läs­si­ge Diens­te tut. Ganz gleich, ob es sich etwa um den kon­kre­ten Fall der Beför­de­rung von mit Pul­ver gefüll­ten Behäl­tern bei einer För­der­an­la­ge han­delt oder um Berei­che, bei denen sie Metall- oder Kera­mik­fein­staub, Lebens­mit­tel- oder Toner­pul­ver mit einer Par­ti­kel­grö­ße von 20 bis 100 Mil­li­me­ter aus­ge­setzt sind.
