Kom­pak­te Kegel­rad- und Schneckengetriebe

Zwei kom­pak­te Win­kel­ge­trie­be, die Dreh­be­we­gun­gen um 90 Grad umlen­ken und dabei mit oder ohne Über­set­zung hohe Dreh­mo­men­te über­tra­gen, wur­den in das Pro­gramm von Gan­ter auf­ge­nom­men. Ein­ge­setzt wer­den sie bei­spiels­wei­se in Hand­lings­sys­te­men und Ver­pa­ckungs­ma­schi­nen, oder auch in der Fördertechnik.

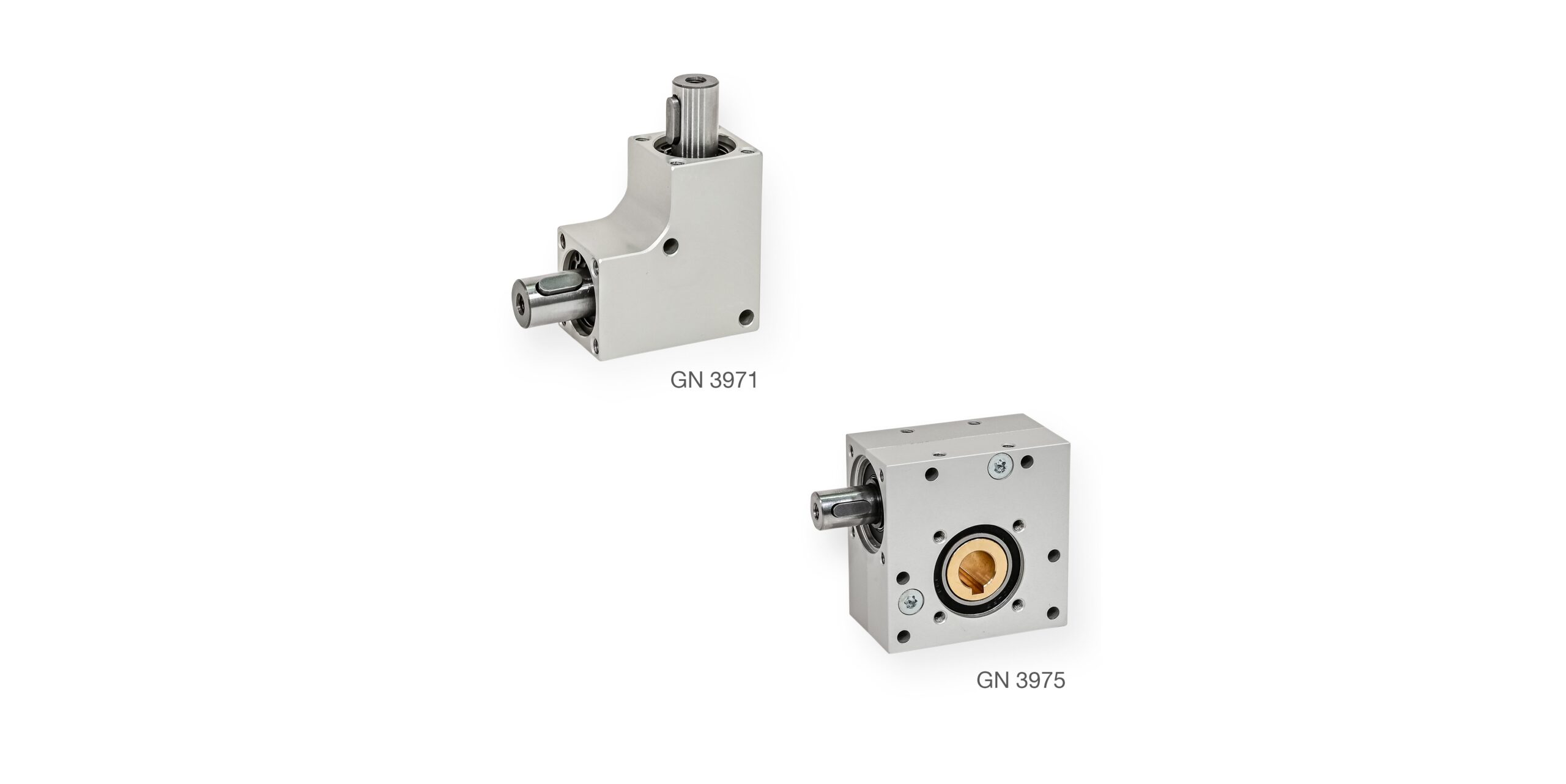

Das Kegel­rad­ge­trie­be GN 3971 ist in sie­ben Grö­ßen mit Gehäu­se­län­gen zwi­schen 32 und 60 Mil­li­me­ter und Brei­ten zwi­schen 18 und 35 Mil­li­me­ter erhält­lich. Das Über­set­zungs­ver­hält­nis zwi­schen den Getrie­be­wel­len ist immer 1, die Dreh­rich­tung ist belie­big wähl­bar. Radi­al und auch axi­al kön­nen die Getrie­be­wel­len bei der kleins­ten Bau­art 60 New­ton, bei der größ­ten 550 New­ton auf­neh­men. Eine spe­zi­el­le Ver­zah­nung der aus ein­satz­ge­här­te­tem Stahl gefer­tig­ten Kegel­rä­der ermög­licht im Ver­hält­nis zur Bau­grö­ße ein hohes Dreh­mo­ment. Die­ses liegt je nach Betriebs­dreh­zahl bei bis zu 10 Newtonmeter.

Das Schne­cken­ge­trie­be GN 3975 misst an den Sei­ten dank gerin­ger Achs­ab­stän­de nur 60 Mil­li­me­ter und in der Brei­te nur 35 Mil­li­me­ter. Im Inne­ren bewegt eine gehär­te­te Stahl­schne­cke ein Schne­cken­rad aus Son­der­mes­sing. Sie­ben Aus­füh­run­gen lie­fern Über­set­zun­gen zwi­schen 1:13 und 1:65. Die maxi­ma­le Radi­al- und Axi­al­kraft beträgt auf der Antriebs­sei­te zwi­schen 200 und 500 New­ton, auf der Abtriebs­sei­te immer 500 New­ton. Ab einer Über­set­zung von 1:18 wirkt eine sta­ti­sche Selbst­hem­mung, sodass sich das Schne­cken­rad von der Abtriebs­sei­te aus nicht ver­dre­hen lässt – ein Plus an Sicher­heit in zahl­rei­chen Anwendungen.

Ihr gekap­sel­tes Gehäu­se aus elo­xier­tem Alu­mi­ni­um macht bei­de Win­kel­ge­trie­be leicht und kor­ro­si­ons­be­stän­dig. Außer­dem lei­tet es die ent­ste­hen­de Rei­bungs­wär­me gut ab. Zahl­rei­che Befes­ti­gungs­boh­run­gen ermög­li­chen die Mon­ta­ge der Getrie­be in vie­len Posi­tio­nen. Die in bei­de Rich­tun­gen dreh­ba­ren Wel­len besit­zen eine Gewin­de­boh­rung und Pass­fe­dern zur form­schlüs­si­gen Ver­bin­dung zur Nabe. Kegel­rad- und Schne­cken­ge­trie­be sind für die gesam­te Lebens­dau­er geschmiert und damit war­tungs­frei. Bei­de Getrie­be las­sen sich auch kom­bi­nie­ren, etwa mit der Elas­to­mer-Klau­en­kupp­lung GN 2240.
