Inno­va­ti­ves Ex p‑System mit drei Basiskomponenten

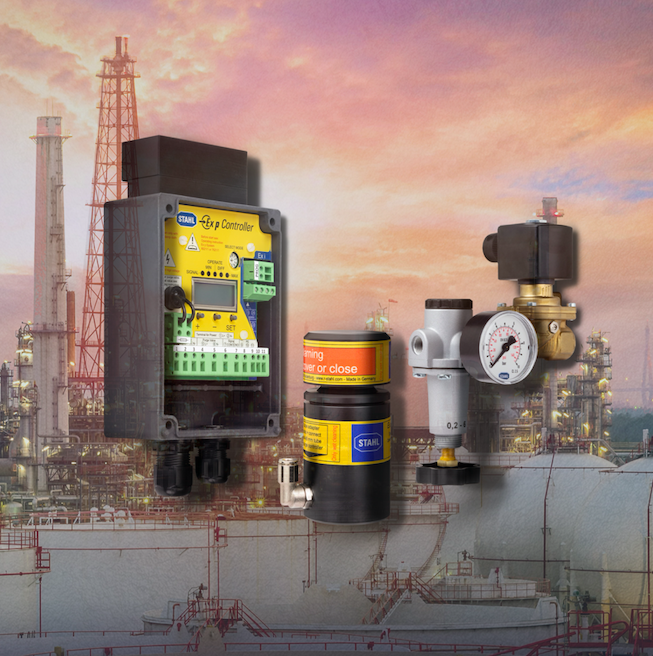

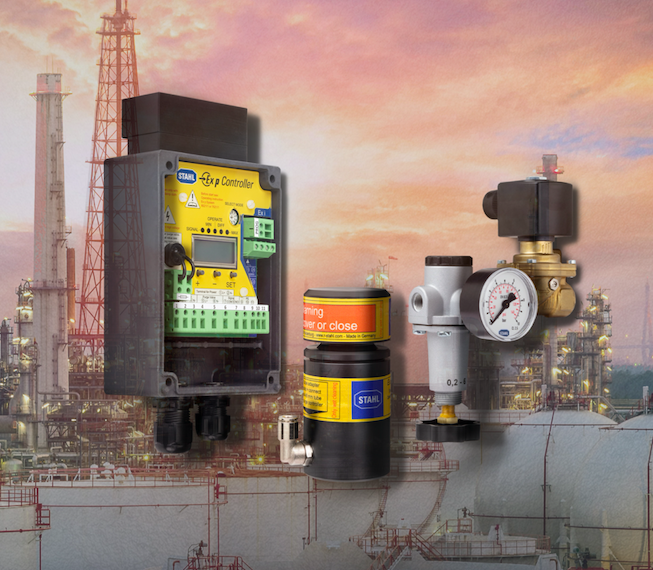

Das Ex-Schutz-Unter­neh­men R. STAHL prä­sen­tiert mit dem Steu­er- und Über­wa­chungs­sys­tem Ex p x621 prä­sen­tiert  eine neu­ar­ti­ge modu­la­re Lösung zur ver­ein­fach­ten Kon­fek­tio­nie­rung von über­druck­ge­kap­sel­ten Schalt­schrän­ken mit Zünd­schutz­art Ex p. Wäh­rend her­kömm­li­che Sys­te­me für ver­schie­de­ne Schalt­schrank­grö­ßen und ‑bau­for­men eine hohe Vari­anz dedi­zier­ter Gerä­te ver­wen­den, redu­ziert das Unter­neh­men die Kom­ple­xi­tät mit sei­ner neu­en Sys­tem­lö­sung auf drei Basis­kom­po­nen­ten in ein­heit­li­cher Aus­füh­rung: Die Kom­bi­na­ti­on aus Ex p‑Steuergerät, Ex p‑Druckwächtern, die zugleich als Druck­aus­läs­se die­nen, sowie Ex p‑Spülventilen mit digi­ta­ler und pro­por­tio­na­ler Rege­lung deckt alle Anfor­de­run­gen von sehr klei­nen Gehäu­sen mit 10 l‑Volumen bis zu Ex p‑Schaltschränken mit Volu­mi­na von 4000 l ab.
Dabei stellt das Steu­er­ge­rät Steue­rungs­ab­läu­fe für alle Schalt­schrank­grö­ßen bereit und gestat­tet ihre unkom­pli­zier­te bedarfs­ori­en­tier­te Anpas­sung. Ist bei­spiels­wei­se bei grö­ße­ren Schalt­schrän­ken eine Redu­zie­rung von Spül­druck bzw. Spül­zei­ten erfor­der­lich, brau­chen dafür ledig­lich wei­te­re Ex p‑Druckwächter instal­liert wer­den. Die Ver­wen­dung aus­schließ­lich einer Druck­wäch­ter­va­ri­an­te in anfor­de­rungs­ge­rech­ten Anzah­len ver­rin­gert den Auf­wand sowohl für das Engi­nee­ring als auch die Lager­hal­tung. Zugleich ermög­licht die hohe Prä­zi­si­on der ver­wen­de­ten Druck­sen­so­ren einen Betrieb nahe der Druck­ab­schalt­schwel­le, der die Lecka­ge-Men­gen auf ein Mini­mum führt und einen äußerst kos­ten­güns­ti­gen Dau­er­be­trieb gestattet.
Für Ver­ein­fa­chung sorgt auch die eben­falls im Steu­er­ge­rät inte­grier­te Spül­ven­til­re­ge­lung in wahl­wei­se digi­ta­lem oder pro­por­tio­na­lem Modus. Zur Küh­lung von Schrän­ken ste­hen zudem effek­ti­ve Ex p‑Wirbelluftkühler bereit, deren Kühl­leis­tung sich – nach dem­sel­ben ein­fa­chen Prin­zip wie bei den Druck­wäch­tern – durch Ein­bau wei­te­rer bau­glei­cher Aus­füh­run­gen ska­lie­ren lässt. Die Ex p‑By­pass-Schal­tung des Steu­er­ge­rä­tes, bei der die Elek­tro­nik im eigen­si­che­ren Betrieb arbei­tet, redu­ziert den Auf­wand für Inspek­ti­ons- und War­tungs­ar­bei­ten erheb­lich. Der neu­ar­ti­ge Inbe­trieb­nah­me­pro­zess erüb­rigt kos­ten­träch­ti­ge Prüf­schrit­te nach War­tungs- und Nach­rüs­tungs­ein­grif­fen und gewähr­leis­tet den Ex-Schutz zu jeder Zeit.
Das zer­ti­fi­zier­te Über­wa­chungs­sys­tem für Schalt­schrän­ke wird in der Ex-Zone 1/21 gemäß IEC/EN/DIN 60079–2 als red­un­dan­te Ver­si­on und in der Ex-Zone 2/22 als kos­ten­re­du­zier­te Ein­fach­ver­si­on ein­ge­setzt. Die kom­pak­te Form­ge­stal­tung der Kom­po­nen­ten und die moder­ne Bedien­ober­flä­che des Ex‑p Steu­er­ge­räts ermög­li­chen eine platz­spa­ren­de Instal­la­ti­on und ein­fa­che Inbe­trieb­nah­me. Durch die Außen­mon­ta­ge des Steu­er­ge­räts an der Schalt­schrank­sei­ten­wand bleibt das vol­le Ein­bau­vo­lu­men der Appli­ka­ti­on vor­be­hal­ten. Das Gehäu­se aus wider­stands­fä­hi­gem glas­fa­ser­ver­stärk­tem Poly­es­ter ist mit oder ohne Sicht­fens­ter erhältlich.
