Inno­va­ti­ver Scan­ner für Druckmessungen

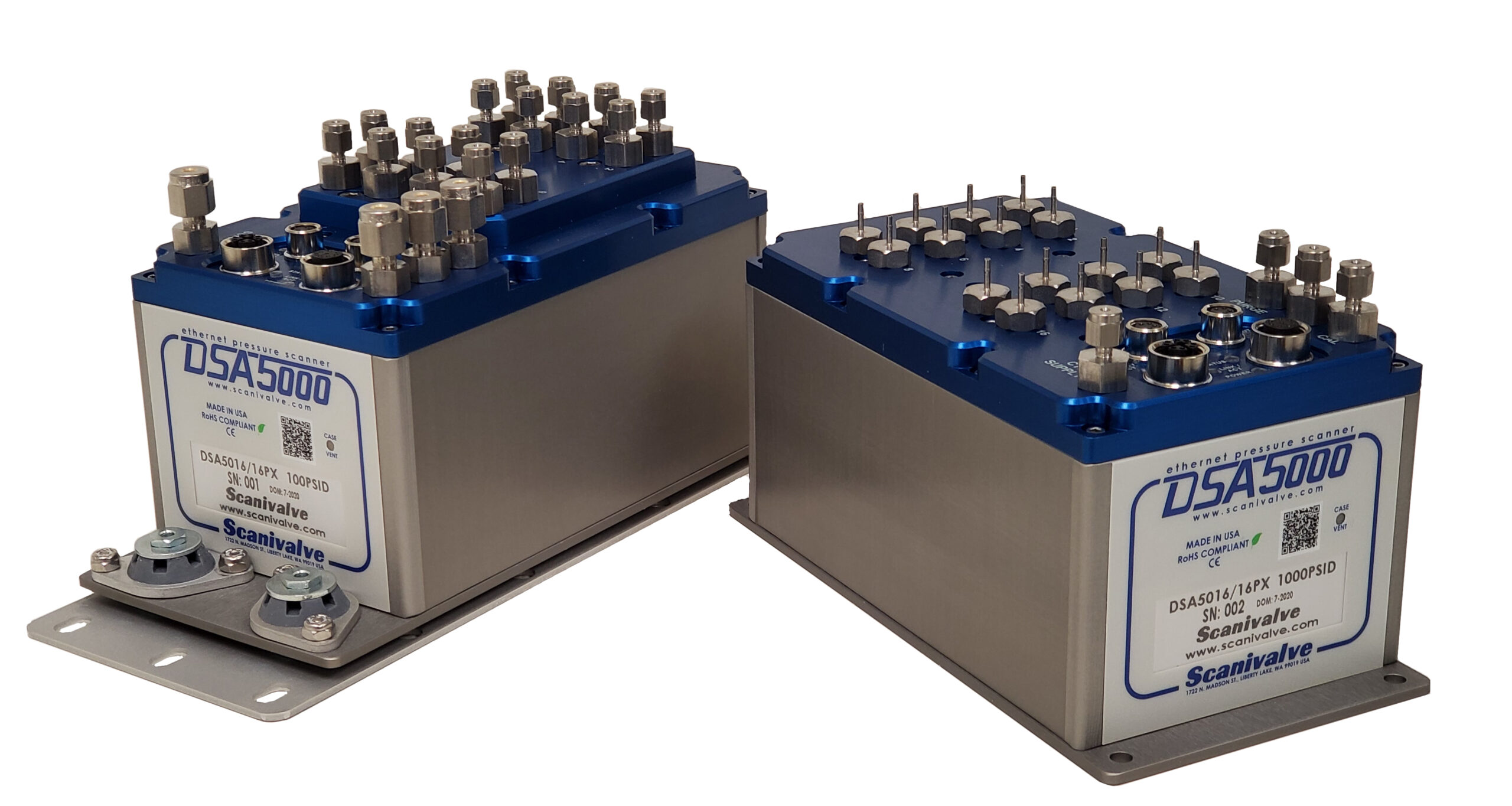

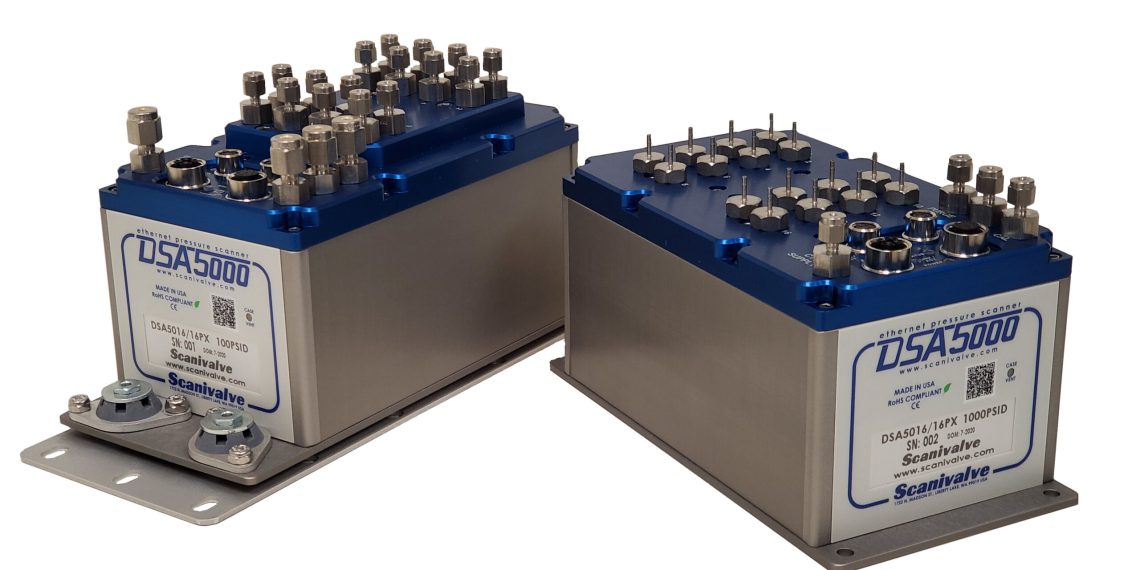

Als viel­sei­ti­ges All-in-One-Daten­er­fas­sungs­sys­tem für die Mehr­punkt-Dru­cker­fas­sung lässt sich der neue 16-Kanal Druck­scan­ner DSA5000 ver­wen­den. Pro Mess­ka­nal wird jeweils ein eige­ner Druck­sen­sor und ein eige­ner A/D‑Wandler ver­wen­det. Dies ermög­licht eine voll­stän­dig syn­chro­ne Daten­er­fas­sung und umfang­rei­che Mög­lich­kei­ten zur Konfiguration.
Er ver­wen­det einen Druck­sen­sor pro Mess­ka­nal. Dar­über hin­aus wird jeder ein­zel­ne der 16 Druck­sen­so­ren über einen 24-Bit A/D‑Wandler digi­ta­li­siert. Dies ermög­licht eine abso­lut syn­chro­ne Daten­er­fas­sung mit einer Abtast­ra­te bis zu 5kHz/Kanal. Über den inte­grier­ten Hoch­leis­tungs-Con­trol­ler sind umfang­rei­che Kon­fi­gu­rier­bar­keit und Anpas­sun­gen an die Mess­si­gna­le möglich.
Das Pro­dukt ist für die Daten­über­tra­gung per Ether­net-Ver­bin­dung aus­ge­legt; dabei steht eine Aus­wahl an Daten­aus­ga­be­for­ma­ten zur Ver­fü­gung. Der inte­grier­te Web­ser­ver lässt sich intui­tiv kon­fi­gu­rie­ren und bedie­nen. Ein­zig­ar­tig ist die Opti­on einer Hard­ware-Mul­ti-Drop-Archi­tek­tur: Die­se Funk­ti­on ermög­licht eine Ether­net-Ver­bin­dung zu einem ein­zel­nen DSA5000, der dann eine Rei­he ande­rer Modu­le steu­ert und Daten von ihnen erfas­sen kann. Die Modu­l­i­den­ti­fi­ka­ti­on, ‑kon­fi­gu­ra­ti­on und ‑syn­chro­ni­sa­ti­on erfolgt dabei ohne jeg­li­che Ver­zö­ge­rung. Zusätz­lich zur Elek­tro­nik sind mecha­ni­sche Ven­ti­le ent­hal­ten. Mit­tels die­ser Ven­ti­le wer­den die Zustän­de „Mes­sen“, „Iso­lie­ren“, „Kali­brie­ren“ und „Spü­len“ orches­triert. Das Gehäu­se ist sowohl mecha­nisch als auch elek­trisch ein­ge­dich­tet, gemäß IP67.
Der Dru­cker bie­tet ver­schie­de­ne, prak­ti­sche Zusatz­op­tio­nen. Dar­un­ter fällt u. a. eine ein­ge­bau­te, gere­gel­te Hei­zung, die eine Mes­sung in Umge­bun­gen von bis zu ‑50°C erlaubt. Dar­über hin­aus ver­fügt das Modul mit dem Zusatz „QD“ über einen „Quick-Disconnect“-Anschluss. Damit kann die Zen­tral­ein­heit mit­tels 8 Inbus-Schrau­ben von der Anschluss­plat­te getrennt und für ande­re Appli­ka­tio­nen ver­wen­det wer­den. Die Anschluss­plat­te ist als eigen­stän­di­ges Pro­dukt zukauf­bar. Die Anschluss­plat­te bie­tet 6 ver­schie­de­ne Anschluss­mög­lich­kei­ten für die Ein­lei­tung der zu mes­sen­den Drü­cke. Ange­fan­gen von den bekann­ten Anschluss­röhr­chen kön­nen nun auch 3 ver­schie­de­ne Fit­tings gemäß ISO 11926 in die Anschluss­plat­te ein­ge­schraubt wer­den. Ein Mischen unter den Fit­tings ist ohne Limi­tie­rung mög­lich. Für Anwen­dun­gen mit hohem Schock- und Vibra­ti­ons­pe­gel steht eine anschraub­ba­re Plat­te mit 4 Vibra­ti­ons- und Schock­dämp­fern zur Ver­fü­gung. Um sicher zu gehen, dass auch die extrems­ten und anspruchs­volls­ten Prüfan­for­de­run­gen erfüllt wer­den kön­nen, wur­de das Gerät gemäß MIL STD 810G, Kate­go­rie 24, Kenn­zahl 514.6 „gerüt­telt und geschüttelt“.
Dank die­ser Funk­tio­na­li­tät und Fle­xi­bi­li­tät eig­net sich der Dru­cker für ein brei­tes Spek­trum von Anwen­dun­gen, wie bei­spiels­wei­se Viel­stel­len­dru­cker­fas­sung an Gas­tur­bi­nen und Flug­zeug­trieb­wer­ken, Flug­tests, Wind­kraft­an­la­gen, Indus­trie­tech­nik, Auto­mo­ti­ve sowie für den Ein­satz im Bereich For­schung und Entwicklung.
