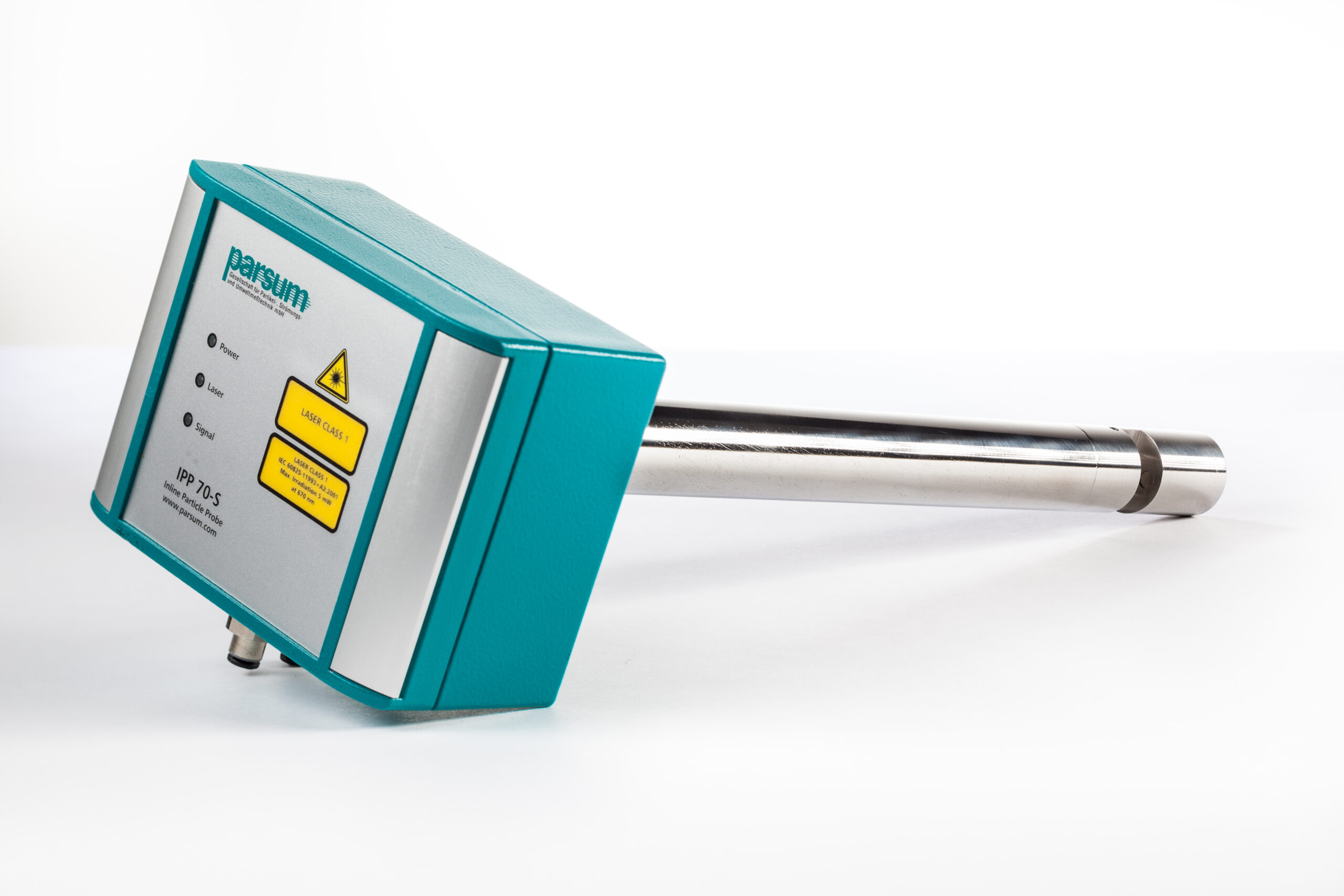

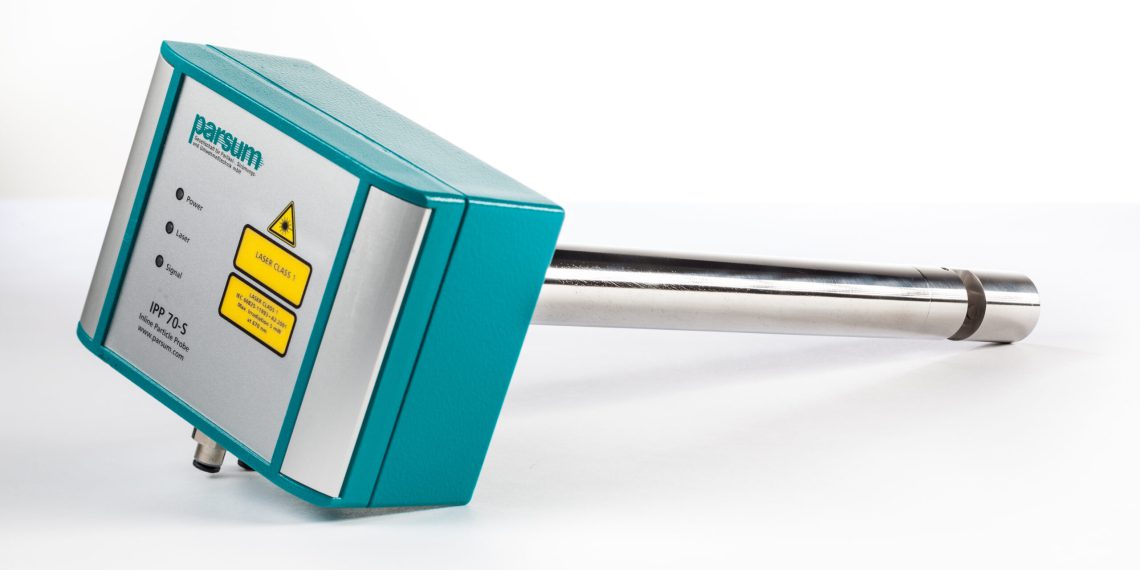

In-line-Par­ti­kel­son­de IPP 70

Die IPP 70‑S ermög­licht in Ver­bin­dung mit einem Mess-PC, inklu­si­ve Mess­soft­ware die kon­ti­nu­ier­li­che Par­ti­kel­mes­sung und die Bestim­mung der Par­ti­kel­grö­ßen­ver­tei­lung (z.B. Q0, Q3) sowie deren Merk­ma­le (x10, x50, x90 usw.) direkt im Pro­zess.
Sie besteht aus einer wider­stands­fä­hi­gen Edel­stahl­kon­struk­ti­on und besitzt Saphir­fens­ter, die die Optik sicher vor Ver­schleiß schützt. Die dau­er­haf­te Rein­hal­tung von Mess­vo­lu­men und Fens­ter sowie die opti­ma­le Anpas­sung an Pro­zess- und Par­ti­kel­ei­gen­schaf­ten wer­den durch druck­luft­be­trie­be­ne Zube­hör­tei­le, wie z.B. Disper­gie­rer erreicht. Die Son­de ist so auch in Pro­zes­sen ein­setz­bar, in denen feuch­te und kleb­ri­ge Par­ti­kel auf­tre­ten. Aus­ge­rüs­tet mit einem In-line-Disper­gie­rer kann die Son­de IPP 70 zuver­läs­sig in Pro­zes­sen mit unre­gel­mä­ßi­ger Par­ti­kel­be­we­gung, wie in Wir­bel­schich­ten oder bei hoher Bela­dung, wie in High-She­ar-Pro­zes­sen die Par­ti­kel­grö­ßen­ver­tei­lung mes­sen.

Tech­ni­sche Details
Mess­be­reich Partikelgröße
50…6000 μm
Mess­be­reich Partikelgeschwindigkeit
0,01…50 m/s
Mess­ra­te
bis 20.000 part/s
Pro­duk­te
Pul­ver, Pel­lets, Gra­nu­la­te, Sprays…
Pro­zess­tem­pe­ra­tur /-druck
-20°C bis +100°C / < 4 bar
Mate­ri­al, produktberührend
Edel­stahl (L316), Saphir, Epoxidharz
Maße Son­den­rohr (L/D)
280 x 25 mm
Maße Elek­tronik­ge­häu­se (B/H/T)
120 x 90 x 60 mm
Tem­pe­ra­tur Elektronikgehäuse
-10…60°C
Gehäu­se­schutz­art
IP65
Die Son­de kann auch mit ATEX-Zer­ti­fi­zie­rung zur Mes­sung In EX-Umge­bun­gen bis Zone 0/20 gelie­fert wer­den. (IPP 70-Se)
